Instalamos tuberías de propileno: principios de trabajo.

27-01-2018
Tubos

A principios del siglo XXI, gracias a una serie de ventajas técnicas y tecnológicas, las tuberías de propileno para calefacción, así como el suministro de agua fría y caliente, se hicieron muy populares. La industria produce varios tipos de dichos materiales, que difieren principalmente en su capacidad para soportar en un modo constante una u otra temperatura del agua.

A continuación, comprenderemos estas diferencias, aprenderemos las reglas de edición y también veremos una demostración temática del video en este artículo.

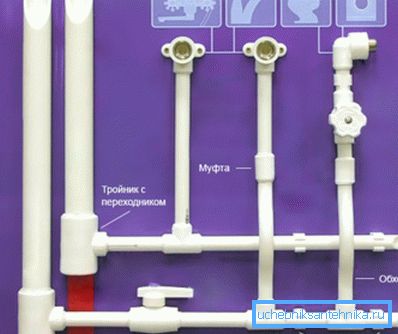

Instalación de tuberías de propileno para suministro de agua.

Polipropileno de fontanería y calefacción.

Nota Cabe señalar que los llamados tubos de propileno están hechos de polipropileno y se mencionan a menudo en la documentación mediante la abreviatura rusa PP o PPR en inglés.

Variedades de material

Tipo de tubo Propósito Temperatura máxima en modo continuo Presión nominal (atm / MPa)
PN10 Agua fria 20? C (brevemente 45? C) 10.2 / 1.0
PN16 Agua fria 40? C (brevemente 65? C) 16.3 / 1.6
PN20 Agua fría y caliente, calefacción. 80? C (brevemente 100? C) 20.4 / 2.0
PN25 Agua fría y caliente, calefacción. 95? C (corto plazo 150? C) 25.5 / 2.5

Breves características técnicas de las tuberías de propileno.

PPR color diferente
  • En primer lugar, debe recordarse que las tuberías de propileno pueden tener diferentes secciones, que van de 20 mm a 125 mm. Esta cifra, respectivamente, afecta el diámetro interior, de modo que siempre se pueden seleccionar según la necesidad de permeabilidad.. Además, los productos se distribuyen según el régimen de temperatura, como puede verse en la tabla anterior, y el principal factor limitante aquí no es tanto el grosor de las paredes como la capa de refuerzo de papel de aluminio o fibra de vidrio.

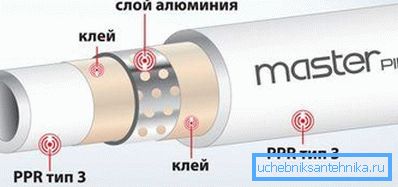

PPR RN25 - Refuerzo de lámina de aluminio
  • La pared de propileno puede ser sólida, pero se puede reforzar, solo la segunda opción se puede realizar de diferentes maneras. Es decir, la lámina puede estar en el centro de la capa, como suele ser el caso con RN20, pero puede estar más cerca de la superficie, como se hace con RN. En este caso, la diferencia es no solo la temperatura y la presión posibles, sino también el precio de venta al público del producto: RN25 siempre vale mas

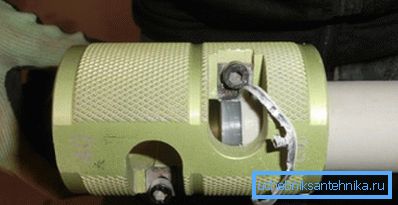

Limpieza de la afeitadora PPR RN25
  • Como regla general, RN25 es algo más grueso que RN10, RN16 y RN20 y cuando el extremo del PPR ingresa a la boquilla caliente de un soldador eléctrico, la capa de papel de aluminio está expuesta, su diámetro coincide con el diámetro interno de la boquilla.. Pero cuando se acopla, la instrucción requiere que la adherencia sea con materiales homogéneos, es decir, con PP, por lo tanto, la lámina debe limpiarse y con un cuchillo es algo difícil de hacer. Para tal desforre de tubería, se utiliza una afeitadora especial del diámetro requerido, que elimina tanto la capa superior de polipropileno como el papel de aluminio, después de lo cual puede comenzar a soldar.

Soldadura de polipropileno

Nota En general, usted decide por sí mismo qué usar para el sistema de suministro de agua, las tuberías de propileno o metal-plástico, y sus características técnicas son casi las mismas. Sin embargo, el metal-plástico tiene un punto débil importante: estos son accesorios metálicos para tuberías, que, como cualquier metal, tienen un recurso operacional mucho más pequeño que cualquiera de los polímeros.

Soldador Eral ER-01 (LUX)

En primer lugar, necesita un soldador para trabajar, y si hace tuberías o calienta con sus propias manos en su apartamento (casa), entonces la potencia de la herramienta no le importa mucho, incluso el dispositivo más débil calentará hasta 300 ° C y solo necesitará 270 -280ºC.

Hay tres tipos de soldadores: xifoides, como en la fotografía superior, molotochiiforme y espiral: para los dos primeros tipos, se usan boquillas de par y para la varilla sin emparejar, pero esto no afecta en absoluto a la tecnología del proceso de soldadura.

Boquillas: a) baños de vapor; b) desaparecido

Las puntas de soldadura PPR están hechas de aleación de aluminio (si el oro y la plata no se tienen en cuenta, entonces se puede llamar a AL el metal más termoconductor de la Tierra), pero también se pueden recubrir con teflón. Con dicho recubrimiento, las tuberías y accesorios de propileno no se adhieren al metal caliente, por lo tanto, el proceso de soldadura es más fácil y el número de olores desagradables se reduce significativamente.

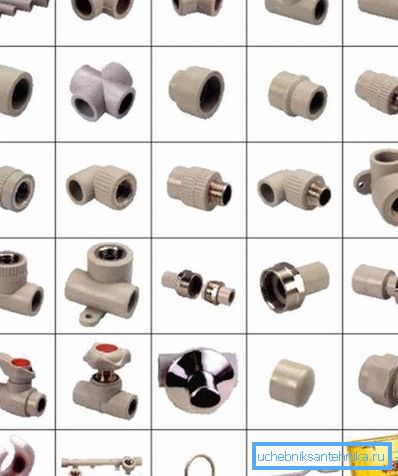

Accesorios y válvulas de PPR

El acoplamiento se produce utilizando accesorios, que son acoplamientos, ángulos de 32?, 45? y 90?, tees, reducciones, contornos (tubos cortos en forma de arco para compensar las intersecciones), reducciones y tapones.

También hay accesorios roscados (para cambiar a metal) y válvulas de bola hechas de PP, que son mucho más rentables que las de latón y, además, siluminosas, ya que la vida útil del polipropileno no se compara con el metal, es varios órdenes de magnitud superior.

Sección de tubo (mm) Profundidad de soldadura (mm) Tiempo de calentamiento (s) Tiempo de enfriamiento (s)
20 De 14 a 17. 5-6 2-3
25 15 a 19 6-7 3-4
32 16 a 22 8-9 4-5
40 De 18 a 24. 12-13 5-6
50 De 20 a 27 18-19 6-7
63 24 a 30 24-25 7-8
75 26 a 32 30-31 8-9
90 29 a 35 40-41 9-10

Tabla de parámetros de soldadura de polipropileno.

Para que las tuberías de propileno estén interconectadas de manera confiable, es muy importante, durante los trabajos de soldadura fuerte, observar los parámetros indicados en la tabla anterior. Por ejemplo, para la sección transversal más común de 20 mm, la tubería debe encajar entre 14 y 17 mm en la conexión, mantenerla durante 5 a 6 segundos en una boquilla caliente y después de 2-3 minutos para el acoplamiento.

Si el extremo se adentra más en el accesorio, se aplanará, y esto no solo reducirá la permeabilidad, sino que también creará un atasco sordo, es decir, desordenará toda la tubería (en la foto inferior, el fragmento No. 4 muestra una sección de la soldadura correcta).

Fragmentos de soldadura.

Para soldar los tubos de propileno, debe calentar el soldador ajustando la temperatura en el termostato a 280 ° C (suponiendo que la temperatura ambiente no sea más baja que la temperatura ambiente) e insertar el tubo y la conexión en la boquilla caliente. Una vez que el extremo haya alcanzado la profundidad deseada, mantenga el PPR en la boquilla caliente durante el tiempo especificado en la tabla y suéltelo abruptamente. Luego conecte los dos fragmentos y vuelva a mantener el tiempo asignado.

Soldadura mejor en bloques.

Para facilitar la instalación, el cableado se realiza mejor en bloques, por ejemplo, se recolecta el área en agua fría, desde la caldera hasta que se sumerge inmediatamente en el inodoro, el medidor de agua, la lavadora y el fregadero. Esta opción es mucho más fácil que soldar la pista un fragmento en una pared.

Conclusión

Antes de soldar, debe prestar atención a que los tubos y accesorios de propileno estén secos y desengrasados; si es necesario, limpie. Todas las fijaciones están fijadas a soportes metálicos o clips de plástico, pero también puede ahogar los tubos en las ranuras prefabricadas y luego en yeso.
