Instalación por cuenta propia de tuberías de cobre:

En este artículo describiremos cómo puede ser necesaria la instalación de tuberías de cobre con sus propias manos y qué herramientas para estos fines. A pesar del hecho de que los componentes de metales no ferrosos tienen poca demanda en la construcción de sistemas de plomería y calefacción, el tema no deja de ser relevante, ya que se utilizan tuberías de cobre de mediano y pequeño diámetro en varios campos.

Inmediatamente, notamos que la instalación de cobre es significativamente diferente de trabajar con otros tipos de tuberías de metal. Pero antes de instalar los tubos de cobre, le informaremos las principales ventajas y desventajas de este material.

Características clave

Muchos han visto una experiencia divertida basada en la ciencia utilizando un tubo de cobre y un imán de neodimio. Resulta que los focos, donde el imán en el tubo de cobre se mueve lentamente, no es la única ventaja de los productos hechos de metal de ese color.

Entre las ventajas de este alquiler, destacamos las siguientes:

• resistencia al metal no ferroso a procesos oxidativos;
• Facilidad de mecanizado debido a la suavidad del metal.
• facilidad de instalación debido a los diferentes métodos de montaje de tuberías;
• seguridad ambiental y cero impacto del cobre en las características del medio transportado;
• Apariencia atractiva, y por lo tanto la posibilidad de uso en los interiores más modernos y clásicos.

Sin embargo, hay un inconveniente importante debido a que las tuberías de cobre no están muy extendidas: este es un precio alto.

Los principales métodos de instalación de tuberías de cobre.

Los métodos de instalación de los sistemas de calefacción o plomería están determinados por las características de las tuberías utilizadas.

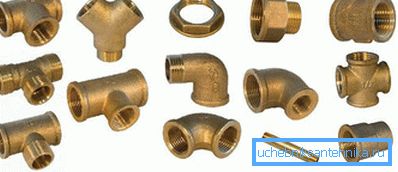

El cobre es un metal blando y, por lo tanto, los métodos tradicionales de unión con roscado son relevantes solo para productos de paredes gruesas.

Pero dado que la mayoría de los compradores, por razones de ahorro de dinero, adquieren exactamente productos laminados de paredes delgadas de metales no ferrosos, nos centraremos en métodos de instalación tales como:

• soldadura de soldadura;
• conexión mediante accesorios de prensa;
• esporas con accesorios de pinza.

Considere cada método con más detalle.

Soldadura con soplete de acetileno

La soldadura se puede lograr mediante el uso de accesorios especiales sin rosca. Además, es posible soldar utilizando un zócalo hecho a sí mismo. En este caso, se utiliza un expansor de tubo especial para el tubo de cobre.

El expansor de tubería es una herramienta manual cuya parte de trabajo se inserta en el orificio de la tubería. Al desplazar el asa alrededor de su eje, las paredes se ensanchan y la sección transversal adquiere un diámetro mayor sin comprometer la integridad de la pared.

La instrucción de soldadura es la siguiente:

• con un cortador especial, corte el tubo al tamaño deseado;
• luego use la tolva para tubos de cobre y retire el chaflán exterior e interior del extremo;
• después de eso, limpiamos el borde del producto preparado con papel de lija de grano fino o cinta adhesiva brillante;
• Además, de la misma manera limpiamos la superficie interna del accesorio;
• el extremo desnudo de la tubería y la superficie interior de la conexión se cubren con una capa de fundente o pasta especial;
• conecte todos los componentes y sujételos en una prensa;
• encendemos el soplete de acetileno y calentamos la junta, pasando gradualmente a lo largo de la unión con soldadura dura;
• después de que el metal se haya calentado, borramos el exceso de soldadura con un trapo;
• después de completar el enfriamiento, la unidad resultante está lista para funcionar.

La instrucción de soldadura que usa un expansor de tubería es la misma y se puede aplicar cuando sea necesario construir una tubería sin usar un accesorio de conexión.

Importante: Para un mayor atractivo de la unión soldada, el área de soldadura se puede lijar con papel de lija de grano fino. El color del metal en el área donde se realizó el esmerilado será ligeramente más claro, pero se oscurecerá con el tiempo.

Conexión de pinza

El expansor para tubos de cobre se puede utilizar no solo al realizar la soldadura, sino también al realizar una conexión de pinza.

Considere lo siguiente: cómo realizar este tipo de instalación:

• Para empezar, preparamos el collar para tubos de cobre y accesorios especiales. Asegúrese de que los componentes cosechados también estén hechos de cobre o de aleaciones que contengan este metal no ferroso.
• En el siguiente paso, colocamos la tuerca de unión y el anillo de sellado en la tubería.
• Luego, el corte picado expandimos e insertamos el vástago de ajuste en él, después de asegurarnos de que tiene dos anillos de goma, lo que asegura la tensión de la conexión.
• Después de eso puedes apretar la tuerca.

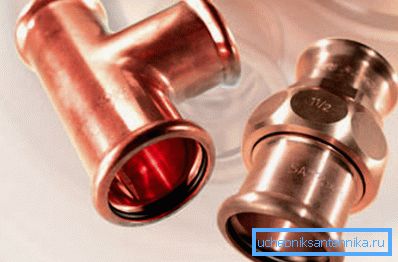

Aplicación de ajuste de prensa de prensado

Importante: si planea utilizar un accesorio de prensa especial, necesitará una herramienta de engarce especial para montar tubos de cobre.

El conjunto de instrucciones de ensamblaje es en muchos aspectos similar al uso de accesorios de pinza, pero hay algunas diferencias. En primer lugar, no se utiliza un accesorio de boquilla con un anillo de sellado y una tuerca de sombrerete, sino un producto similar, equipado con un manguito suave, que envuelve el tubo alrededor de toda la circunferencia, formando así una conexión fuerte no separable.

La instalación es la siguiente:

• el tubo en ángulos rectos se corta con una podadora especial;
• El chaflán interno y externo se retira de la sección transversal;
• el agujero preparado se quema;
• el producto se coloca en el vástago de la conexión hasta el final;
• Además, con la ayuda de pinzas de engarce especiales, toda la estructura es fija.

Importante: Como ya se mencionó, el ensamblaje no se puede separar, por lo tanto, antes de instalar el accesorio, debe asegurarse de que todas las dimensiones estén correctamente medidas.

Dispositivo pinzas de engarce

Las pinzas de prensa en el mercado están representadas por dos modificaciones principales:

• Herramientas de mano - Dispositivos fáciles de usar, relativamente compactos, fiables y mantenibles. El rendimiento de prensado depende de la longitud de los mangos. Cuanto más largo sea el mango, más fácil es aplicar esfuerzo muscular y más fácil es lograr el resultado deseado durante la instalación.
• Herramienta electro-accionada - El funcionamiento de tales dispositivos es mucho más fácil y más conveniente.

Las pinzas de presión, según la modificación, pueden hacerse funcionar con un diámetro o pueden ser universales y tienen varias boquillas intercambiables.

Importante: Al realizar trabajos de instalación, los alicates no solo presionan los bordes de la conexión a la superficie de la tubería, sino que también los presionan, formando ranuras que aseguran la máxima estanqueidad.

Al elegir las garrapatas para un solo uso, debe dar preferencia a herramientas económicas, fáciles y convenientes.

Aplicación de dobladora de tubos

Hablando de la herramienta para tubos de cobre, es necesario tener en cuenta el uso de un doblador de tubos. No es ningún secreto que el sistema de plomería o calefacción no siempre es recto. Dependiendo de las características del sistema o la configuración de la habitación, la tubería debe cambiar de dirección de una u otra forma.

Para minimizar el uso de accesorios, la dirección de la tubería se cambia doblando. El uso de equipos especialmente seleccionados se justifica por el hecho de que las paredes delgadas de una tubería doblada se deformarán uniformemente y no se plegarán.

Las dobladoras de tubos en el mercado se pueden equipar con un accionamiento manual o eléctrico. El equipo se caracteriza por la simplicidad del dispositivo y, por lo tanto, se puede ensamblar a mano.

Si el doblador de tubería no está disponible por una razón u otra, se puede usar un resorte especial al instalar la plomería o el sistema de calefacción. Se coloca un resorte del diámetro apropiado dentro de la tubería, y luego se hace una curva gradualmente, después de lo cual se retira el resorte. Los anillos rígidos del resorte en el interior están llenos de paredes de cobre y no permiten que los pliegues se formen a lo largo del diámetro interior del pliegue.

Conclusión

En este artículo, observamos las instrucciones para el autoensamblaje de sistemas de plomería y calefacción con componentes de cobre. Además, revisamos los principales tipos de herramientas que se pueden usar para el trabajo de instalación.

¿Hay alguna pregunta que necesite aclaración? En este caso, puede encontrar más información útil al ver el video en este artículo.
