Instalación de tubos de chimeneas sándwich.

15-04-2018
Tubos

La chimenea tipo "sándwich" es actualmente la más utilizada, ya que es conocida por sus propiedades prácticas y su inmensa funcionalidad. Vamos a hablar de cómo la instalación de la chimenea tubo de sándwich.

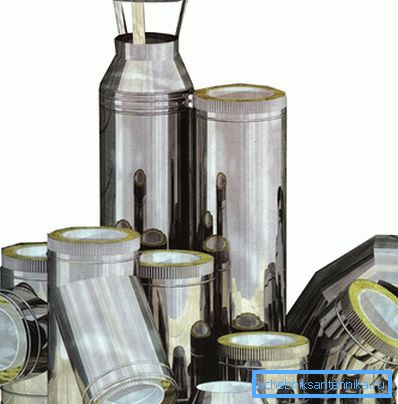

Ventajas de los sándwiches.

Las ventajas de este diseño incluyen las siguientes propiedades:

  • casi completa ausencia de condensado
  • no hay hollín en las paredes,
  • posibilidad insignificante de fuego,
  • Las chimeneas son fáciles de mantener y, si es necesario, reparar.

Las tuberías de sándwich son excelentes como material para chimeneas en edificios de madera, por ejemplo, en baños y otros edificios de madera.

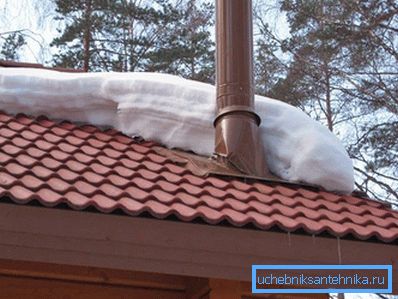

Cómo montar una chimenea.

Cómo montar una chimenea.

La chimenea fabricada consiste en partes con una longitud de 1 m, donde cada una se inserta en la otra. Para comprender mejor cómo se realiza el proceso de instalación, es necesario aclarar exactamente cómo se presenta el esquema de chimenea en la casa. Todo es muy simple: un producto consiste en tuberías externas e internas, su diámetro es diferente y crea un espacio en el que se coloca la capa de aislamiento. El tubo ubicado en el interior generalmente está hecho de acero inoxidable, y el externo que no necesita estabilidad térmica puede estar hecho de cobre y latón.

Sugerencia La galvanización, si se usa como material para tuberías, no podrá comportarse normalmente durante la operación de la tubería, ya que durante el calentamiento, así como durante la refrigeración, cambiará constantemente su diámetro.

Los defectos enumerados no son poseídos por el acero inoxidable. Además, cuando use combustibles sólidos, puede usar acero inoxidable con propiedades de resistencia al calor.

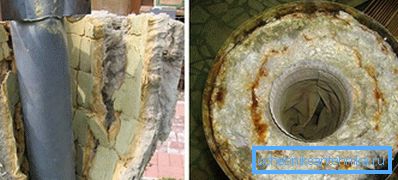

Chimenea de calentamiento

Calentamiento

Durante la instalación del sándwich de chimenea, se utiliza lana mineral de basalto especial como material de aislamiento. Con un espesor de 24-60 mm, se utiliza como aislamiento interno para tuberías de arcilla expandida y poliuretano. Sin embargo, el trabajo en su instalación a menudo se requiere realizar manualmente, lo que requiere un cuidado especial.

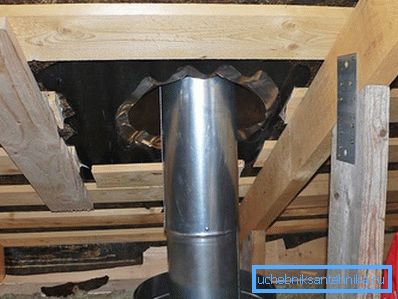

Métodos de conexión de tubería

Metodos de conexion

Hay varias formas de conectarse:

  • brida
  • bayoneta
  • y el llamado "puente frío", "condensado", "humo".

Cada método tiene sus propias propiedades distintivas. Por ejemplo, la opción de “humo” está diseñada para que los productos emitidos por el monóxido de carbono no entren en la habitación (generalmente baños). El método, que tiene en cuenta la formación de condensados, tiene como objetivo evitar que las formaciones de condensados ​​fluyan por la tubería.

El método de instalación de la brida implica que el humo que pasa a través de la chimenea no encuentra nada frente a ella que impida que salga de la chimenea. Hay, por supuesto, sus inconvenientes que se asocian con el descuido durante el montaje. Si el conjunto no se lleva a cabo con la calidad suficiente, el condensado puede entrar en las grietas formadas, como resultado de lo cual se dañará el aislamiento.

Esquema de construcción

A diferencia de la brida, el método de la bayoneta elimina completamente cualquier entrada de humedad, ya que aquí el tubo interior de la chimenea va directamente al zócalo del sándwich inferior, pero existe la posibilidad de que salga humo.

Sugerencia Para que el humo no dañe la salud y el condensado no arruine el aislamiento, solo necesita sellar bien todas las juntas y esta operación es necesaria independientemente del método elegido.

En este caso, las tuberías internas se ensamblan "por condensado", y el aislamiento debe estar presente en aquellos lugares donde la chimenea está en contacto con los elementos de madera del techo. Además, el emparedado no es adecuado para la conexión directa con la tubería.

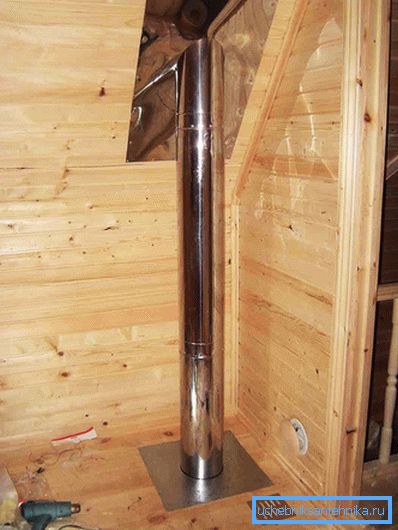

Proceso de montaje

Proceso de montaje

Se debe tener en cuenta que la instalación en sí no es difícil, ya que para conectar la tubería tipo sándwich no se requieren habilidades especiales de construcción. ¿Cómo comienza el trabajo? Lo más importante que debe recordar es que la instalación siempre debe comenzar en la parte inferior y terminar en la parte superior, mientras que el tubo exterior debe colocarse en el interior.

En primer lugar, es necesario conectar todos los elementos que componen la chimenea. Al comenzar a instalarlo, debe tener en cuenta que un extremo de la tubería está algo estrecho; se inserta en el tubo inferior. Como la chimenea no acumula hollín, es bastante fácil eliminar el condensado. Esto se puede hacer mediante la instalación de tees especiales.

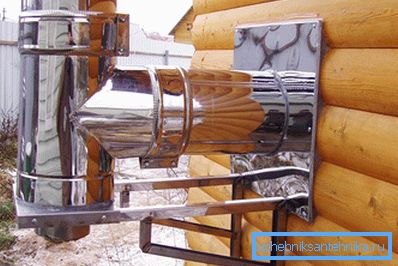

Pasaje por la pared.

En segundo lugar, debe mantener la chimenea arriba, en el primer caso, considere la opción a través de la pared. Para hacer esto, hace un agujero debajo del tubo, el tubo se sujeta y las costuras se cierran con espuma. Los montajes debajo del soporte se montan en el exterior, después de lo cual se instala. Los tees mencionados anteriormente se montan en las esquinas unidas al soporte, en el que se pueden mover. En el exterior, la pared se puede coser con una lámina de madera contrachapada (aproximadamente 1 cm de grosor) o de metal. El soporte debe estar pintado o barnizado para proteger contra la corrosión.

Se perfora un orificio de la longitud requerida en el adaptador, después de lo cual se coloca el emparedado. A veces se usa una asignación, es decir, un espacio especialmente dejado entre la pared del edificio y el canal de humo.

Si sostiene una chimenea en el techo, primero debe quitar la tubería, y solo después de eso, monte la hoja del techo en el cajón.

Sugerencia Con una altura de chimenea de más de 1,2 m, es necesario sujetar la estructura con abrazaderas de cables con abrazaderas de apriete, de lo contrario, la chimenea colapsará bajo la influencia de un fuerte viento racheado.

Si el techo está hecho de materiales inflamables, debe protegerse de posibles incendios. Para hacer esto, en el tubo de la chimenea, que se alza sobre la loseta metálica o la pizarra, debe instalar un deflector con una rejilla para extinguir las chispas (se deben hacer pequeñas celdas).

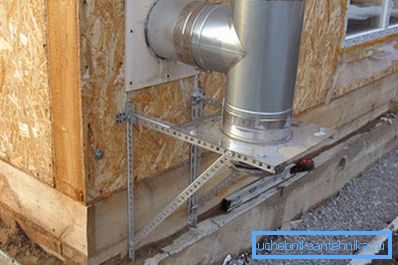

Montaje de chimenea: lo que necesitas saber.

Monte

A continuación, necesita tanto como sea posible para asegurar la chimenea. Todas las tees y rodillas, así como otros componentes, se sujetan con abrazaderas de manguera, y la T misma está reforzada con un soporte. Si de repente, la parte superior de la chimenea está mal o no está arreglada en absoluto, es mejor fortalecerla por si acaso y, por lo tanto, asegurarse. Por lo general, en este caso se utilizan las llaves, establecidas en un ángulo de 120 °.

Si no está claro cómo se sujetan las juntas de acoplamiento, puede aprender más sobre esto a continuación. El tubo de emparedado, como se mencionó anteriormente, se inserta uno en el otro. Una vez finalizado el acoplamiento, cuando esté convencido de que no hay espacios y que todo está en orden, esta conexión se sella con un clip de compresión. Si el tubo se mantiene unido con algún otro elemento, entonces las abrazaderas deben usarse en ambos lados.

Por cierto, el soporte se puede hacer a mano. Para su construcción se necesitarán un par de esquinas (30, 50 mm). Estas esquinas se cortan en las secciones necesarias con un esmerilador, se perfora un orificio para los pernos M10 y M8 con un taladro, luego se ensambla todo. Todo el proceso se puede encontrar y ver en video en Internet.

Entonces, hemos desensamblado cómo montar el tubo de la manera correcta, qué y cómo conectar, cómo instalar el tubo en la estufa, cómo pasar a través de la pared y el techo y cómo arreglarlo. Ahora, de hecho, puedes hablar sobre el final de la instalación.

Completando la instalación de la tubería sándwich chimenea.

Hay un pequeño y discreto matiz que la gente no conoce u olvida: debes quitar la película de las tuberías. Se pegó especialmente para proteger los tubos de arañazos y suciedad, pero ahora que la chimenea está ensamblada e instalada, no hay necesidad de hacerlo. Además, si olvida quitárselo, más tarde comenzará a quemarse bajo la influencia de las condiciones climáticas y dará un aspecto desordenado a la chimenea.

La longitud normal de la chimenea terminada debe ser de aproximadamente 5 m, un máximo de 6 m. Esta distancia se considera desde la rejilla del horno hasta la parte superior. Se debe revisar toda la estructura, y se debe sellar cada junta o espacio libre inadvertido. El sellador normal no funcionará, solo necesita resistencia al calor, puede soportar temperaturas de hasta 1000 ° C. Dicho sellador se aplica a la superficie exterior de las tuberías internas y externas. Si hay una transición de una tubería de pared simple a una tubería de pared doble, entonces el círculo exterior se cubre con un sellador. Cuando se realiza esta parte del trabajo, finalmente es necesario verificar los lugares potencialmente peligrosos donde la tubería puede calentarse más. Asesoramiento sobre cuál es la temperatura allí.

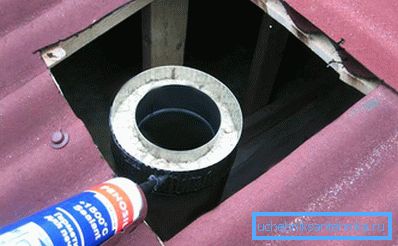

Sellador

¿Te gustaría posteriormente limpiar la chimenea fue fácil y sencillo? Asegúrate de revisarlo de antemano. Que es Llamada así una pequeña parte removible, especialmente dispuesta en la pared de la chimenea. Puede parecer un agujero con una puerta.

El video

La chimenea se ensambla utilizando condensado de la siguiente manera:
