Instalación de tuberías de alcantarillado: cómo montar de

Una de las etapas principales en la creación de un sistema de eliminación de aguas residuales desde un apartamento o una casa privada es la instalación de tuberías de alcantarillado. A pesar de la aparente simplicidad del proceso, tiene muchos matices, cuyo incumplimiento puede llevar a problemas importantes, e incluso a la inoperabilidad completa de la red de drenaje.

Considere esta pregunta con más detalle.

Montaje compuesto

En la actualidad, las tuberías de plástico son ampliamente utilizadas para crear sistemas de alcantarillado. Son fáciles de transportar e instalar. Los elementos están conectados entre sí sin el uso de equipos adicionales, pegamento u otras sustancias similares. Además, permite, si es necesario, desmontar fácilmente las tuberías de alcantarillado.

Sin embargo, existen ciertas reglas, cuya observancia permite lograr la máxima estanqueidad y fiabilidad de la conexión, la ausencia de fugas y la deformación lineal de las piezas.

Etapa preparatoria

Antes de fabricar el sistema de alcantarillado, es necesario comprar la cantidad necesaria de materiales, entregarlos al sitio de construcción y garantizar las condiciones de almacenamiento adecuadas. Esto evitará la deformación de las tuberías y el deterioro de sus características técnicas como resultado de la exposición a factores ambientales adversos.

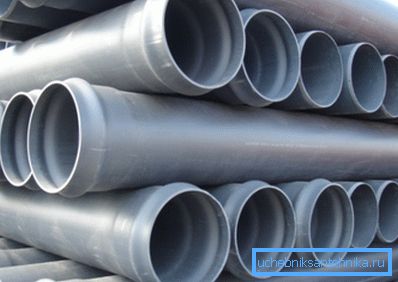

Es posible apilar piezas de plástico individuales en una pila, cuya altura no debe superar los 2 metros. Recuerde que el polietileno y el polipropileno tienen miedo de la exposición a la luz solar. No importa cuál sea la temperatura del aire en la habitación.

También cuide la herramienta de corte, ya que en el proceso de instalación a menudo necesitará cortar la tubería, buscando el tamaño correcto. Es mejor usar herramientas especiales que, después del corte, forman una faceta al final del producto (el precio de este cortador es pequeño y se puede comprar libremente en la ferretería).

De lo contrario, puede acortar la tubería con una sierra para metales. Solo será necesario seguir procesando el borde con una lima, lo que le dará un ángulo de aproximadamente 150 grados, evitando así daños al sello de goma en el zócalo.

Presta atencion En ningún caso no puede cortar los accesorios de alcantarillado utilizados en el proceso de instalación. Esto viola sus características técnicas y conduce a la formación de fugas, así como al deterioro de la permeabilidad de la red de alcantarillado instalada.

Escenario principal

La instalación de tuberías de alcantarillado se realiza en la siguiente secuencia:

1. Se aplica jabón líquido o de silicona en el extremo liso de la tubería o la conexión..

Esta sustancia permite:

• facilitar el acoplamiento de piezas durante el montaje;
• reducir la fricción entre las partes durante las expansiones de temperatura de las partes plásticas de la red de alcantarillado;
• reducir la posibilidad de adherencia de las piezas, lo que puede provocar deformaciones en el sistema de drenaje;
• evite que el sellador de goma se seque durante todo el período de funcionamiento de la red de alcantarillado.

1. La sección lisa de la tubería debe introducirse en el zócalo de otra tubería, acoplamiento, salida o adaptador hasta que se detenga, y luego marcar el lugar donde se ubicará el corte.

1. Empuje el tubo hacia atrás un poco para que la distancia entre la línea dibujada y el borde de la campana sea de aproximadamente 1 cm.. Esto evitará la rotura del sistema de alcantarillado durante la operación y reducirá la tensión interna de las tuberías.

Presta atencion Cuando el tubo se inserta en el accesorio, no es necesario empujarlo hacia atrás. Debe introducirse hasta el tope, asegurando la máxima confiabilidad de la conexión.

Acoplamiento de piezas de plástico y fundición.

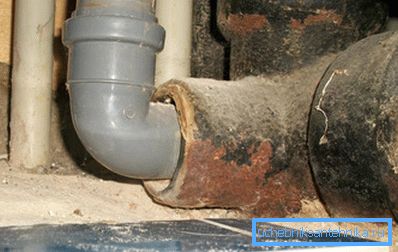

Al actualizar los sistemas de drenaje en los apartamentos antiguos, a menudo es necesario conectar las tuberías de PVC con un sistema de drenaje de hierro fundido existente.

En este caso, el trabajo se realiza de la siguiente manera:

• para la estanqueidad del nodo, necesita usar un adaptador especial del diámetro requerido;
• si el extremo de la tubería de hierro fundido no tiene una campana, se aplica una junta de doble sellado en su extremo, después de lo cual se monta una tubería de plástico con una campana en la parte superior (en este caso no es necesario lubricar las piezas de caucho con silicona);
• cuando el tubo de hierro fundido termina con un zócalo, entonces todas las acciones ocurren al revés.

Fijación de tuberías de alcantarillado

Sujeción con abrazaderas.

Todas las partes de aguas residuales deben estar firmemente unidas a la pared o al piso.

Antes de continuar con esta etapa de trabajo, debe estudiar cuidadosamente el diagrama de la red montada.

Las instrucciones para la fijación de las abrazaderas incluyen los siguientes requisitos:

• los sujetadores deben ubicarse debajo de los acoplamientos que conectan los diversos elementos de la tubería de drenaje;
• la distancia entre las unidades de montaje adyacentes no debe ser más de 10 diámetros de la tubería utilizada;
• en las bandas verticales se instalan pinzas cada 1-2 metros;
• La distancia entre el tubo y la superficie de la pared debe ser de 4 mm.

La documentación de construcción reglamentaria (DIN 1986) requiere que no haya tensión interna en la red de alcantarillado terminada.

Esto se logra mediante la combinación de soportes rígidos y flotantes:

1. Duro. En este caso, la tubería se mantiene claramente en una posición. La abrazadera no permite que las partes se muevan en una dirección u otra. Pero aquí debe usar sujetadores que absorben el sonido (abrazaderas, equipadas con una junta de goma).
2. Flotando. Este nodo proporciona libre movimiento del tubo a lo largo de su eje. Las piezas se pueden fijar utilizando los mismos sujetadores (sin sello de goma). Sin embargo, no apriete demasiado los pernos de la tubería.

Tubería tendida en concreto

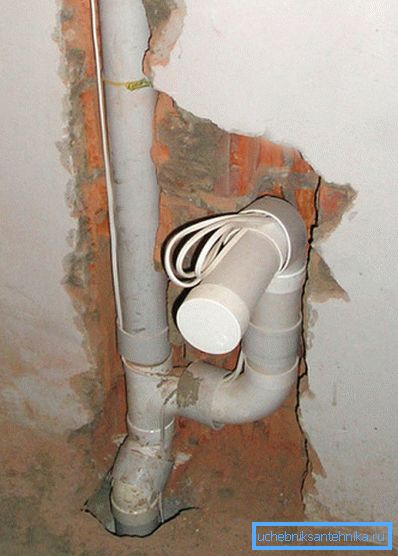

En algunos casos, puede ser necesario verter las tuberías de aguas residuales con concreto. Para hacer esto, la instalación se lleva a cabo de acuerdo con el esquema descrito anteriormente (con un espacio de 10 mm restante en los puntos de unión de los elementos), y la sujeción se realiza de manera que las partes no puedan cambiar su posición durante la operación.

Los espacios entre el zócalo y la superficie de la tubería deben protegerse adicionalmente con una cinta adhesiva de construcción, y todos los agujeros deben cerrarse con los tapones apropiados.

Si los tubos se sostienen en la pared, entonces se debe colocar el estroboscopio, cuyo tamaño debe garantizar la ausencia de tensión interna.

En caso de que la superficie quede enlucida inmediatamente después de esto, los elementos de aguas residuales deben envolverse en un material suave:

• cartón grueso y corrugado;
• lana mineral;
• fibra de vidrio.

También considere el aislamiento térmico. Sin esto, el agua caliente que fluye a través de la tubería puede dañar el acabado decorativo.

Control de calidad de compuestos.

Una vez que todas las tuberías están conectadas a una red y los dispositivos sanitarios están conectados a ella, debe verificar el funcionamiento del sistema de alcantarillado resultante.

Para este fin, se recomienda abrir a plena capacidad a todos los consumidores de la casa. El sistema debe drenar toda el agua sin demora.

Compruebe también la estanqueidad de los nodos de conexión. Si se detecta una fuga, deberá repetirse el procedimiento de instalación de una u otra parte del sistema de alcantarillado.

Conclusión

Como puede ver, la instalación de tuberías de alcantarillado con sus propias manos es simple y le permite diseñar un sistema confiable de eliminación de aguas residuales con un mínimo esfuerzo.

Puede obtener más información sobre esta pregunta en el video de este artículo.
