Instalación de chimeneas dentro y fuera de edificios:
Chimenea: uno de los elementos más peligrosos del sistema de escape del horno o chimenea. Al instalarlo, asegúrese de seguir las reglas y los requisitos de seguridad contra incendios y sanitarios. En el artículo consideraremos la correcta instalación de chimeneas y todo lo relacionado con este proceso.
Por desgracia, los fuegos están lejos de ser infrecuentes cuando se usan estufas y chimeneas, y no siempre es posible evitarlos de inmediato. A menudo nos trae una sensación de peligro, y luego, un montón de leña adicional puede causar una catástrofe, ya que la quema no solo se producirá en el horno, sino en toda la chimenea.

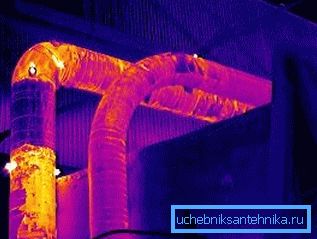

Consejo: de acuerdo con las normas de seguridad contra incendios, la distancia entre la chimenea y las estructuras hechas de materiales combustibles debe ser de al menos 500 mm. Un examen oportuno de las chimeneas instaladas en la casa evitará consecuencias catastróficas.
Tipos de chimeneas
Están hechos de diferentes materiales, incluyendo:
- ladrillos;
- ceramica;
- negro y acero inoxidable.

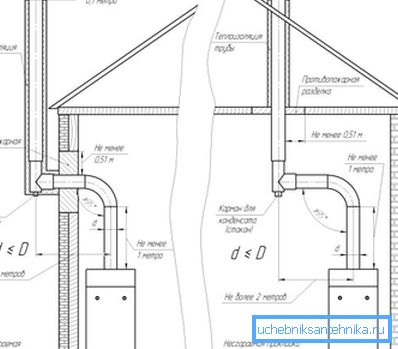

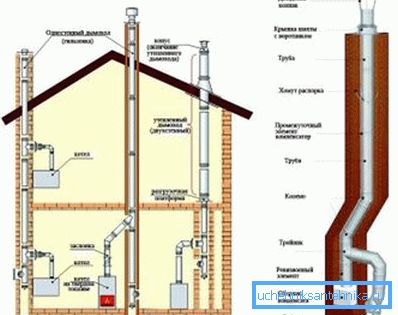

Además, son internos y externos:
| Interno |
|

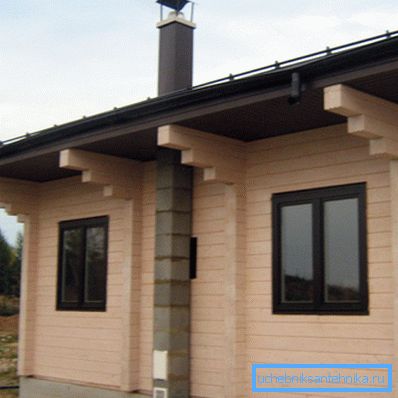

| Al aire libre |
|

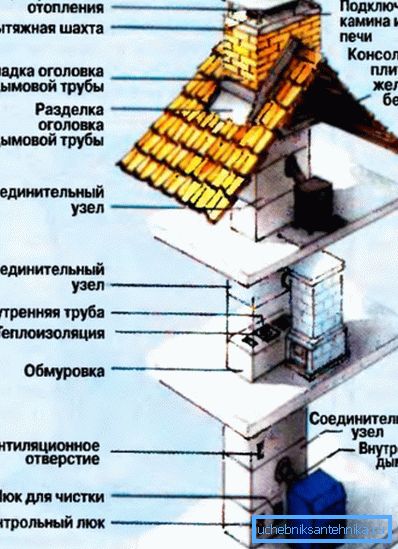

Corte
El llamado espacio no combustible, incluido el espacio de aire ubicado entre la estructura del edificio y el humo en el horno. En un horno de ladrillos, el corte se realiza desde el mismo ladrillo que se utilizó para hacer el horno y la tubería.
Para una mejor comprensión, vamos a usar un ejemplo:
- Cuando la estufa está incorporada en la pared interior de madera de la casa para que pueda calentar dos habitaciones al mismo tiempo, se hace una abertura desde el piso hasta el techo en la pared que es más ancha que su anchura.
- Los huecos entre él y la abertura están llenos de ladrillos, lo que se llama cortar. Si no se rellenaran, se les llamaría digresión.
Consejo: la reconstrucción de la chimenea aumentará su capacidad.
Segundo ejemplo:
- La sección transversal del paso en el techo para la instalación de la tubería a través de ella debe ser mayor que la sección transversal de la última, mientras engrosa las paredes de la tubería de ladrillo.
- En este caso, el engrosamiento también se denomina corte. Los expertos dicen que esta no es una parte caliente del horno, adyacente a las estructuras de cerramiento.
El corte se puede hacer de cualquier material incombustible, en particular:
- ladrillos
- láminas de fibrocemento;
- espuma de hormigón o de hormigón;
- metal
Consejo: puede reducir el ancho del corte a 380 mm protegiendo las estructuras adyacentes combustibles con una lámina de metal sobre una tabla de asbestos.
Blindaje
Los expertos recomiendan instalar una pantalla de metal con una capa aislante, que está hecha de lana mineral de basalto de 10-20 mm de ancho. En este caso, el nivel de aislamiento térmico corresponderá a una capa de ladrillo de 125 mm. Esta solución permite reducir la distancia desde la chimenea hasta las estructuras combustibles en el techo hasta 130 mm. Pero, no lo hagas sin extrema necesidad.
En la mayoría de los casos, los cortes están cubiertos con láminas planas de metal o cemento de asbesto, la segunda opción es peor. Si su grosor es insuficiente, use estructuras de acero, excluyendo el hundimiento, o juntas de láminas de cemento de asbesto, que tengan un espesor de 8-20 mm.
Debe tenerse en cuenta que la tubería debe poder alargarse y expandirse debido al calentamiento, moviéndose libremente en los huecos de las láminas o doblandolas sin fallas. Tenga en cuenta que la expansión térmica puede aumentar la longitud de una chimenea de dos metros hasta 5 mm. Por lo tanto, al instalar la pantalla, debe tenerse en cuenta.
Consejo: no es necesario sujetar firmemente uno de los extremos al tubo, ya que cuando se calienta, la cubierta protectora comenzará a alargarse ligeramente.
Sellado de la unión de la chimenea con el techo.
Para hacer esto, use selladores no inflamables resistentes al calor, por ejemplo, tipo de cartucho. La forma más fácil de lograr el sellado entre estos elementos es enrollar la tubería con una cuerda de asbesto, empapada previamente en una solución de arena y arcilla, y luego untar el lugar con una mezcla de arena y cemento.
Consejo: use para protegerse contra las fugas que puedan ocurrir debido a la expansión térmica periódica de la chimenea, las hojas de metal, instalándolas alrededor de su perímetro.
Debe recordarse que debido a las fugas, la unión del material frío del techo y la tubería caliente se convierte en un elemento poco confiable. Además, la evaporación de la humedad cuando se enciende el horno en estos lugares puede parecerse a los puntos calientes. Por lo tanto, los expertos recomiendan instalar tuberías blindadas aisladas, a pesar de que su precio puede ser alto.
Instalación de chimenea
En esta sección, consideramos dos opciones para instalar una chimenea:
- diseño industrial;
- hecho en casa

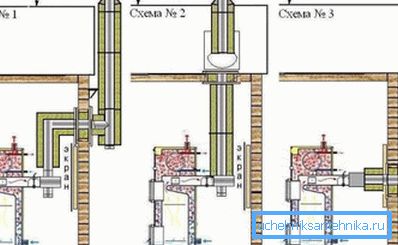

En el primer caso, utilizaremos la construcción de una chimenea de malla, cuyo fabricante son empresas finlandesas especializadas en estufas de leña. Es un tubo de acero inoxidable con aislamiento: lana de basalto resistente al calor, la carcasa exterior (pantalla) de acero galvanizado.
La instalación en la pantalla se lleva a cabo utilizando tapas laterales con forma. La construcción se monta directamente en una chimenea no aislada térmicamente, de modo que la parte de la carcasa comienza a una distancia de 400-1000 mm desde el techo. Esto le permite soportar las regulaciones de fuego necesarias para chimeneas.
Sin embargo, en este caso, no debemos olvidar que la pantalla también puede calentarse a una temperatura superior a 80 ° C, lo que también se vuelve peligroso. Para evitar incendios, es necesario prever un recorte de un ancho de 380 mm desde la chimenea, a pesar de los elementos de protección adicionales.
Presta atencion Estos requisitos corresponden a los estándares nacionales de instalación, que no pueden interpretarse de manera diferente. Las reglas de funcionamiento de los tubos de humos y ventilación deben observarse estrictamente.
Es necesario tener en cuenta que las recomendaciones finlandesas, que permiten la instalación de un extremo recto de chimenea con una carcasa, se consideran ilegales aquí. La dignidad de la construcción finlandesa: la chimenea descansa sobre la estufa, no sobre el techo, lo que garantiza una mayor seguridad. Puedes hacerlo tú mismo, teniendo ciertas habilidades de este trabajo.
La instrucción es bastante simple:
- Suelde el marco de las esquinas para blindar el tubo.
- Cubrirlo con chapas de acero galvanizado.
- Puede colgar la carcasa en una hoja de corte e instalar pantallas de protección adicionales.
La construcción de chimeneas caseras generalmente pasa a través del techo, combinada con el techo. Esto le permite ahorrar en materiales de construcción y aumenta la seguridad contra incendios. Un diseño similar a menudo se instala durante el paso a través del ático.
Conclusión
El humo se suele llamar tubo vertical hermético, cuya tarea principal es la eliminación de productos de combustión. Y como es difícil monitorear constantemente el funcionamiento de la chimenea, durante la instalación no debe desviarse de las reglas de seguridad contra incendios.
El papel principal en este caso se asigna al corte: la brecha entre la chimenea y las estructuras combustibles. El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
