Instalación de chimenea de cerámica.

Se imponen altos requisitos de estabilidad de la temperatura y durabilidad en los canales de descarga de gases de combustión. Las estructuras cerámicas se han convertido en una alternativa digna a las chimeneas de ladrillo. Los tubos de cerámica ignífugos se utilizan para calderas con cualquier tipo de combustible. El alto costo de la construcción se combina con una larga vida útil y resistencia al medio ambiente agresivo. La instalación de una chimenea de cerámica requiere el cumplimiento de las normas de seguridad y los estándares tecnológicos, estas condiciones permitirán evitar incendios y garantizar una descarga de alta calidad de los productos de combustión.

Dispositivo

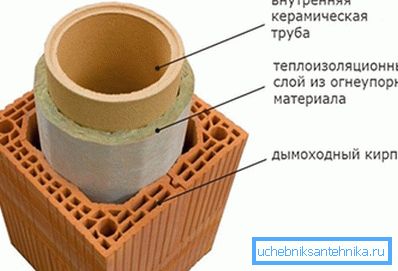

El sistema de chimenea universal es una construcción tipo sándwich que consiste en un tubo interior de cerámica y una parte exterior hecha de ladrillos o bloques de hormigón livianos de cerámica.

Entre las capas de aislamiento ignífugo se coloca, como la lana de basalto. La arcilla chamota, que es una materia prima para la fabricación de cerámicas resistentes al calor, ofrece la posibilidad de instalar una chimenea para calderas con una alta temperatura de los gases de escape. Este material repele la humedad y es inmune a los efectos de los productos de combustión.

El diseño del canal de humo proporciona un grado suficiente de aislamiento, eliminando la aparición de condensación en las paredes. Los gases que escapan retienen calor al orificio en la tubería, solo que aquí se enfrían hasta la formación de humedad. Un área pequeña expuesta a la condensación no tiene un efecto significativo en la chimenea de cerámica. El diseño está diseñado para su instalación tanto dentro como fuera de la casa.

Méritos

El uso de material refractario natural en el interior de la estructura, el aislamiento y los bloques de hormigón en el exterior ofrece una serie de ventajas sobre las chimeneas de ladrillo y metal:

1. Mejora del tiro debido a las paredes lisas de una tubería de cerámica que no tiene rugosidad de ladrillo.
2. La chimenea hecha de arcilla chamota es superior al metal en resistencia a la corrosión. Debido a la construcción de sándwich, el canal se enfría lentamente y no aparece condensado. Los productos de combustión no se asientan en las suaves paredes de arcilla de la tubería, por lo que no se forman soluciones agresivas que destruyan el material.
3. La ausencia de hollín garantiza la seguridad de uso: el canal de humo no disminuye de diámetro y no provoca la ignición de los depósitos.
4. Universalidad: la chimenea de cerámica es adecuada para calderas de gas, unidades de combustible sólido y líquido, chimeneas. Los diseños están hechos para usar con un alto grado de calefacción y tuberías especiales para calderas de baja temperatura.
5. Un buen aislamiento térmico asegura un calentamiento rápido y una baja pérdida de calor, estos factores aumentan la eficiencia del sistema de calefacción.
6. La tubería tipo sándwich cumple con el requisito de seguridad contra incendios, su estructura externa hecha de bloques de hormigón no se calienta y conlleva amenazas a los pisos de madera cuando pasa a través de pisos residenciales y techos.
7. Larga vida útil, hasta 30 años de garantía.
8. Una instalación simple de un sistema de chimenea modular está disponible para hacerlo usted mismo.

Al elegir un tubo cerámico, se tienen en cuenta sus inconvenientes: la instalación debe realizarse verticalmente sin giros, el costo de dicha chimenea es más alto que el de un ladrillo o metal, el peso total de la estructura crea una carga adicional en la cimentación.

Reglas de seleccion

El tubo de la chimenea de cerámica está hecho de bloques separados que encajan bien juntos, por lo que no hay fugas de humo. Su altura se calcula de antemano, de acuerdo con la normativa vigente. La longitud excesiva de la chimenea no mejorará el tiro, sino que solo creará turbulencias aerodinámicas complejas que no contribuyen al funcionamiento eficiente del sistema de escape de gas. Pipa reclutada, guiada por las reglas:

• altura sobre el techo plano de 50 cm;
• la tubería, ubicada a 1.5 m de la cresta, debe elevarse 50 cm por encima de ella;
• a una distancia de 3 m, el borde de la chimenea no puede estar por debajo de la línea de la cresta;
• a más de 3 m de la cresta, la tubería debe alcanzar un eje a 10 grados de la línea de su horizonte;
• el diámetro del canal cerámico interno no puede ser menor que el del tubo de escape de humo;
• La altura de la tubería desde la línea de la parrilla hasta el borde exterior no es inferior a 5 m.

Se puede usar una chimenea de cerámica para desviar gases de varios aparatos, pero en cualquier configuración, el módulo inferior sirve para recolectar el condensado. Se seleccionan elementos de la chimenea, que se centran en el tipo de dispositivo de calefacción: una chimenea, caldera o estufa. El tamaño del diámetro de la tubería depende del tipo de combustible y la potencia de la caldera. Para calcular la longitud requerida de la chimenea de cerámica, se necesita la altura del techo y el techo.

Instalación de chimenea

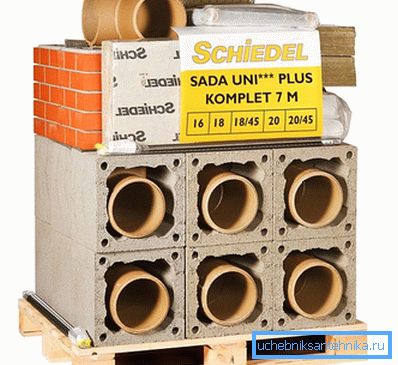

Los fabricantes producen un diseño completamente listo para el montaje, que incluye:

• bloques de cerámica, incluidas las tees para limpiar y conectar al calentador;
• tanque de condensado;
• Marco de bloques con orificios para refuerzo;
• Aislamiento mineral.

La parte superior de la chimenea está protegida de la precipitación por un cono especial. En la parte inferior de la estructura, se instala una rejilla para el flujo de aire. Al seleccionar la secuencia de instalación de los módulos y el tamaño de la tubería, tenga en cuenta que las uniones de las secciones individuales no deben caer sobre las pasadas de superposición.

El peso significativo de la chimenea requiere establecer una base separada. Sus dimensiones superan el diámetro de la chimenea por 10 cm en cada dirección. La base de hormigón debe ser plana, su posición horizontal se verifica por nivel. Para asegurar un plano, puede colocar baldosas de granito de cerámica. La base de la tubería, especialmente las que superan los 7–8 m, debe establecerse estrictamente en el nivel. A continuación, la impermeabilización se realiza desde el material del rollo, doblado en dos capas. El primer bloque de hormigón se coloca sobre los cimientos, debajo se utiliza cemento de mortero.

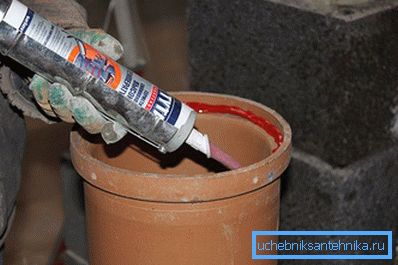

Se utiliza un sellador especial para conectar las secciones de la tubería de cerámica. Se fabrica independientemente de la mezcla seca, incluida en el kit, y el agua, se mantiene la proporción de 7: 1. La mezcla se realiza en una habitación caliente a +20 grados, es necesario usar la composición dentro de 1-1.5 horas hasta que se endurezca.

Sugerencia La solución congelada no se puede volver a diluir con agua.

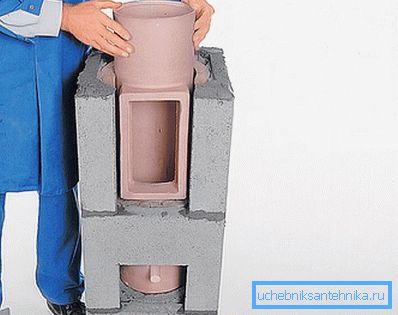

Se instala un tanque para el drenaje del condensado en el primer bloque, y se adjunta una sección de tubería con un orificio de limpieza con un sellador. Este módulo está envuelto con lana de basalto. Cada módulo posterior se coloca en el anterior y se sella con una solución fabricada. El exceso de composición que sobresale de la superficie de la tubería se limpia con una esponja húmeda. Fuera de una tubería de cerámica, se conecta un marco de bloques de hormigón, conectado con un mortero de cemento y arena. Si es necesario, son agujeros cortados para tamaños individuales de tees. La parte recta está hecha de bloques sin agujeros.

El tercer módulo es una T para conectar el calentador. Se cubre con un inserto frontal especial. Después de la sección recta, se instala una tapa.

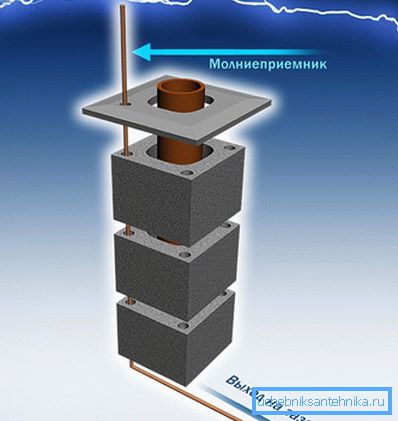

Sugerencia A través de las secciones de hormigón de la chimenea de cerámica se puede llevar un pararrayos.

Al instalar bloques, es importante observar los niveles horizontales y verticales. Para dar estabilidad y rigidez a la estructura se refuerza con barras de hierro. Los agujeros en las esquinas de los bloques se prepararon debajo del refuerzo de metal, se empujaron secciones de 1.5 m hacia ellos y se rellenaron con mortero de cemento.

Después de instalar la chimenea, la puerta para la auditoría se cierra con una puerta y se instala una rejilla de ventilación en la unidad inferior. El aire que entra por él se moverá dentro del canal y reducirá la temperatura. La chimenea de cerámica se instala sin un marco de hormigón, pero en este caso, la tubería se sujeta con abrazaderas cada metro. En un ático sin calefacción, está aislado con una capa de lana de basalto.

Los pasajes a través del piso y el ático están protegidos por una caja y aislados con lana de basalto. Se presta especial atención a la seguridad de instalar una chimenea de cerámica en una casa de madera. Su ubicación es proporcionada a 25 cm de la pared de madera.

La parte final de la chimenea, ubicada en el techo, termina con la instalación de una placa de cubierta de hormigón y un cono protector de metal. El acabado exterior de la chimenea está hecho de baldosas u otro material para el gusto de los propietarios.
