Instalación de alcantarillado - características mejoras para
La comodidad en el hogar es imposible sin organizar el suministro de agua caliente y fría, drenaje y temperatura estable en cualquier época del año. La instalación de alcantarillado y suministro de agua es una tarea muy importante, sin embargo, cualquier propietario atento puede manejarlo.
Lista de documentos reglamentarios
Es posible nombrar más de 10 estándares en los cuales, de una u otra forma, se mencionan los sistemas de alcantarillado u organización del suministro de agua.
Pero si planea hacer todo el trabajo sin la ayuda de especialistas, debe prestar atención a los siguientes documentos:
- SNiP 2.04.01-85 *: contiene información sobre el suministro de aguas residuales y de agua caliente y fría. Puede considerarse un "libro de referencia" en el diseño; la norma no contiene las reglas para instalar alcantarillas, sino los requisitos generales del sistema;
- SNiP 3.05.01-85 - también contiene información útil en el diseño e instalación de suministro de agua y calefacción en el apartamento. Se dan los requisitos de la ubicación de los convectores en la casa, las pendientes requeridas de las tuberías en el enfoque de los aparatos de calefacción, etc.
- SNiP 41-01-2003: útil solo cuando se diseña calefacción, ventilación en el apartamento. La información será más útil en la etapa de diseño del circuito de calefacción;
En cuanto a los requisitos generales para sistemas de alcantarillado, suministro de agua y calefacción, se pueden formular de la siguiente manera:
- estrechez de las articulaciones;
- número mínimo de vueltas de la tubería;

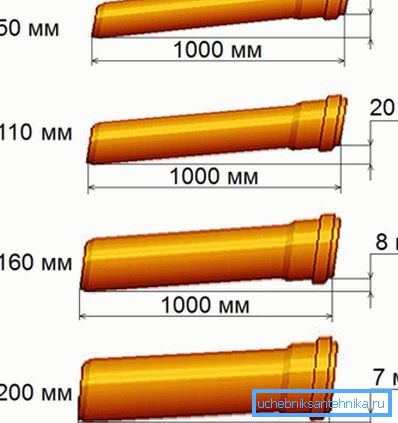

- la pendiente de las tuberías (aguas residuales) debe seleccionarse de acuerdo con el diámetro;
- la selección de tuberías debe tener en cuenta la naturaleza del flujo de fluido, ya que el agua se suministra bajo presión;
- En el caso de calefacción y suministro de agua caliente, es necesario tener en cuenta la exposición prolongada a altas temperaturas.
¿Qué material elegir?
La durabilidad y la frecuencia de mantenimiento del sistema de drenaje o del suministro de agua dependen, entre otras cosas, de la correcta selección del material de la tubería.
Tubos de alcantarillado
La instalación de sistemas de alcantarillado se facilita enormemente cuando se utilizan tuberías de plástico (PVC o polipropileno). Los tubos de polipropileno se utilizan con menos frecuencia para la organización del drenaje, principalmente debido a que son más plásticos.

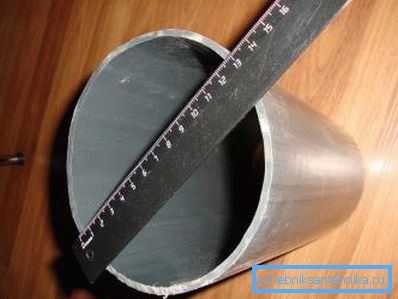

El alcantarillado funciona en modo de flujo libre, por lo que solo necesita determinar el diámetro en diferentes sitios. Las tuberías plásticas de alcantarillado se diferencian además del diámetro del espesor de la pared. Si la carga es pequeña (la carga en la tubería de alcantarillado doméstico es casi cero), puede detenerse en un espesor de pared de 3,2 mm.
Pero para la plomería en exteriores, todo depende de la profundidad de la tubería. Si se coloca en una caja protectora, el grosor también puede tomarse como mínimo. De lo contrario, es mejor elegir tuberías con una pared más gruesa, aunque su costo es algo mayor. Las reglas básicas para instalar sistemas de alcantarillado de plástico se detallan a continuación.
Tuberías para suministro de agua y calefacción.
Los requisitos más estrictos se presentan al sistema de calefacción y agua caliente. Después de todo, el material de la tubería debe garantizar la estanqueidad con la exposición prolongada a altas temperaturas (la temperatura del refrigerante alcanza los 95 ° C) y la presión.
Presta atencion La tubería de polipropileno se caracteriza por una alta plasticidad en comparación con las tuberías de alcantarillado de PVC. Por lo tanto, la fijación rígida está prohibida, de lo contrario, la tubería podría deformarse cuando se suministra agua caliente.
Y aquí la tubería de polipropileno tiene una ventaja. Las tuberías de este material se utilizan para suministrar agua (fría y caliente), así como para suministrar refrigerante al radiador.
Es posible determinar si la tubería es adecuada para la instalación manual de un sistema de suministro de agua.
Dependiendo de la marca de las tuberías se puede aplicar:
- para agua fría - Número PN significa la presión máxima de trabajo (en este caso - 1 MPa o 10.2 kg / cm)2). La temperatura del agua no debe exceder 20? С;
- Para el suministro de agua fría y caliente. - PN ¿La temperatura máxima del agua no debe exceder de 60? С. Usado raramente, el precio es ligeramente más alto que el PN10;
- Para suministro de agua caliente y fría. - PN20 (presión hasta 20.1 kg / cm).2), el límite superior de la temperatura del líquido es 80? Por supuesto, nadie se molesta en usar tales tuberías para el suministro de agua fría;

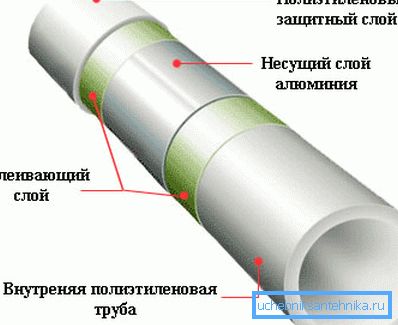

- Suministro de refrigerante a los radiadores., Tales tubos están reforzados con papel de aluminio. Presión admisible - 25.49 kg / cm2, y la temperatura del agua puede llegar a 95? С.
Tecnologia de montaje
El diseño de los sistemas de suministro de agua, alcantarillado y calefacción son problemas interrelacionados, por lo que es recomendable terminar con el proyecto antes de comenzar a trabajar. Esto permitirá colocar la tubería a lo largo de la "ruta" óptima y evitar intersecciones no deseadas. La instalación de los sistemas de suministro de agua para la calefacción de aguas residuales comienza solo después de que se haya elaborado un plan.

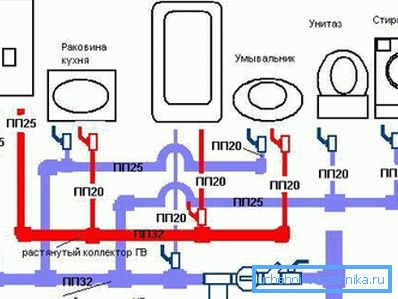

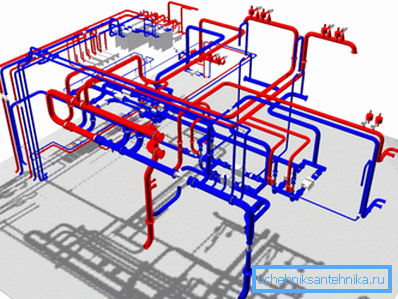

Lo mejor puede llamarse diseño en programas especializados. La tubería para el suministro de agua caliente y fría está pintada en azul y rojo, respectivamente, es conveniente optimizar la ruta.
Planee manualmente más convenientemente en papel cuadriculado.
Las instrucciones de planificación son las siguientes:
- primero, la escala muestra la distribución del piso (casa);
- marca la posición de los accesorios de plomería y los radiadores;

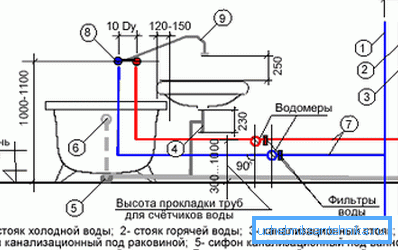

- después de eso, en el plan, los dispositivos de plomería deben estar conectados por tubería a una tubería ascendente (para descargar el efluente);
- También necesitan traer agua fría y caliente.
Dicho plan le permitirá calcular con precisión el número requerido de tuberías y accesorios.
Procedimiento de instalación de aguas residuales
El sistema de alcantarillado se divide en 2 subsistemas: interno y externo (se aplica solo a casas privadas).
En general, la instalación de aguas residuales plásticas se realiza en la siguiente secuencia:
- en el caso de una alcantarilla autónoma, primero se instala un tanque séptico;

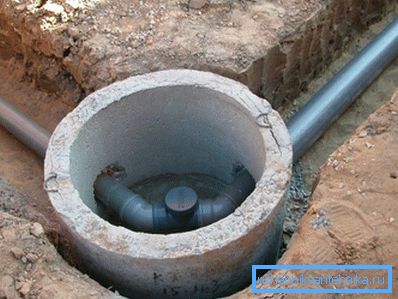

- luego, desde el tanque séptico, las tuberías se colocan en una zanja hasta los cimientos de la casa; es conveniente instalar pozos de inspección en el punto de giro de la tubería;
- Después de eso, comienza la instalación del ducto interno;
- en paredes y techos de hormigón, los agujeros se preparan con anticipación y la instalación del sistema de alcantarillado en el interior comienza con la instalación de la canalización vertical y su conexión a la salida;
- después de eso, solo queda realizar el cableado del piso y conectar el equipo sanitario al sistema de drenaje.
Instalación de sistemas de fontanería.

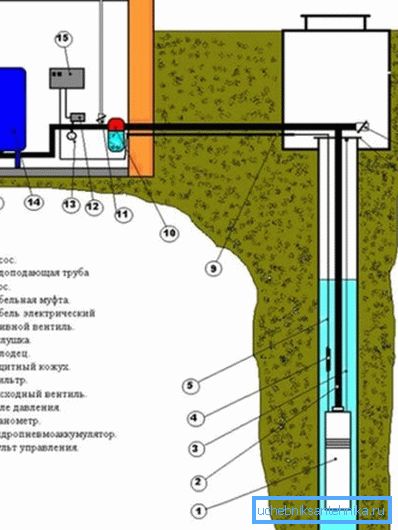

En cuanto a la fuente de agua, puede ser un sistema de suministro de agua centralizado o cualquier fuente natural, por ejemplo, un reservorio o un pozo. Por supuesto, en el segundo caso, la situación se complicará por el hecho de que el agua deberá elevarse a la altura deseada y proporcionar cierta reserva en caso de un apagón.
Cuando se organiza un sistema de suministro de agua en un apartamento de la ciudad, todo es mucho más sencillo, basta con conectar los accesorios de plomería necesarios con una tubería vertical. La instalación de los sistemas de suministro de agua y alcantarillado no es muy diferente, las principales sutilezas de la tecnología se encuentran más en la conexión correcta de las tuberías de polipropileno.
Si la mayoría de las tuberías de metal y PVC se conectan mediante un método en forma de campana y se sellan con un sellador impermeable, entonces en el caso de las tuberías de polipropileno no es suficiente. Para lograr la estanqueidad requerida, se utiliza la tecnología de soldadura, mientras que los extremos de los tubos bajo la acción de alta temperatura se suavizan y se convierten en una pieza después de la conexión.
Presta atencion Al colocar la parte exterior del suministro de agua, es especialmente importante tener en cuenta la profundidad de la penetración de las heladas. Es mejor pasar el tiempo y, además, calentar la tubería que eliminar la ráfaga en el invierno.
Instalación de sistema de calefacción.
Instalación de calefacción de aguas residuales de suministro de agua - la clave para una vida cómoda en la casa. Pero es el calentamiento el que juega un papel crucial en la formación de un microclima.

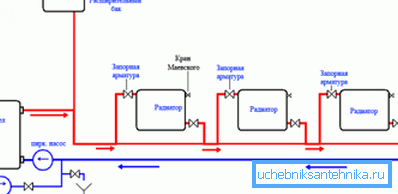

Este elemento de mejora del hogar puede considerarse el más difícil y lento, y pueden surgir dificultades en la etapa de planificación. Es necesario determinar la potencia requerida del circuito, teniendo en cuenta el tipo de refrigerante, su temperatura, el número de pisos y el tamaño de la habitación. Ya sobre la base de este cálculo, se selecciona la bomba adecuada, el tanque de expansión.
La tubería debe soportar una presión y temperatura suficientemente altas constantes del orden de 90-95 ° C. Si, por ejemplo, en el sistema de drenaje, basta con conectar las tuberías, entonces, en el circuito de calefacción, debe controlar constantemente la presión (lo que significa que necesitará un manómetro) y poder descargar el exceso de agua (tanque de expansión).
Otra diferencia puede llamarse el movimiento del refrigerante. Si el sistema de alcantarillado simplemente se descarga en el tanque séptico, y el sistema de tuberías entrega agua al consumidor, en el sistema de calefacción el refrigerante circula alrededor del circuito. Es decir, se suministra un líquido caliente al radiador y se descarga un líquido frío.
Resumiendo
La instalación de aguas residuales, así como el suministro de agua y calefacción, es vital en cualquier hogar. Estos sistemas se diseñan e instalan simultáneamente, proporcionando comodidad en cualquier clima. Es importante que incluso un constructor novato pueda hacer frente a esta tarea.
El video en este artículo se enfoca en todos los sistemas mencionados en el artículo.
