Instalación de aguas residuales en una casa particular.

14-06-2018
Tubos

La instalación de aguas residuales se considera una de las etapas más importantes durante la construcción o reparación de la casa.

Las aguas residuales modernas son un complejo complejo, que consta de varias partes principales:

  • aguas residuales internas y externas;
  • Instalaciones de tratamiento especial.

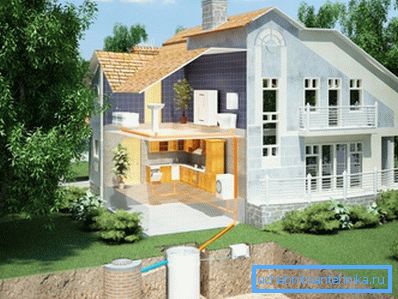

Foto de las aguas residuales de la casa particular.

Instalación de aguas residuales internas.

La instalación de este tipo de sistema de alcantarillado consiste en la instalación de una canalización de alcantarillado y una tubería especial de alcantarillado, en el futuro es necesario conectar todos los aparatos sanitarios a la canalización instalada anteriormente.

Para este tipo de trabajo, utilizar tubos de polipropileno (diámetro de 50 a 100 mm). Este material se distingue por su resistencia, es capaz de soportar la temperatura del líquido hasta 80 grados centígrados.

Instalar tuberías de aguas residuales con sus propias manos requerirá de usted no solo conocimientos teóricos, sino también habilidades prácticas.

Foto de la conexión de aparatos sanitarios.

Se utiliza un tubo de cien milímetros para conectar el inodoro al elevador. Para conectar una cabina de ducha, un fregadero, una lavadora y un lavaplatos, use componentes con un diámetro de solo 50 mm.

Todas las ramas y ramas, que están ubicadas en el plano horizontal, deben realizarse por medio de tees o cruces de alcantarillado especiales.

Cómo reemplazar la tubería de alcantarillado

Con el fin de evitar los bloqueos tanto como sea posible, está prohibido hacer giros en la tubería de alcantarillado en ángulos rectos. Deben hacerse en un ángulo de 45 grados.

En la casa, todos los giros del sistema de alcantarillado deben estar equipados con auditorías especiales (si no hay acceso desde la instalación de plomería más cercana).

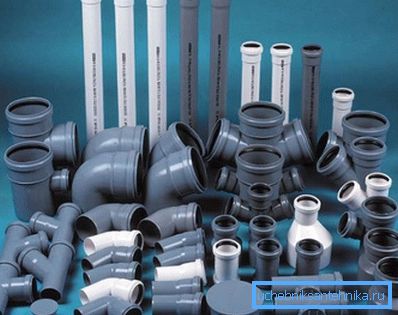

Fotos de tuberías de alcantarillado

En edificios de gran altura, las auditorías de alcantarillado deben instalarse en tres pisos. Si el edificio no supera los cinco pisos, entonces las revisiones se montan al principio y al final del elevador. Si la sección horizontal de la alcantarilla tiene una longitud de más de 12 metros, la instalación de la auditoría es obligatoria.

Sugerencia Para evitar un vacío innecesario en el sistema, así como para garantizar una ventilación normal, el canal de alcantarillado debe estar equipado con una tubería de alcantarillado. El diámetro de esta parte del sistema de alcantarillado no depende del diámetro de la tubería vertical (deberían ser casi iguales).

El tubo se muestra en el techo del edificio (la altura desde la superficie del techo es de al menos 50 cm).

La pendiente de los elementos de alcantarillado en el apartamento se selecciona de acuerdo con el diámetro de la tubería. Si el diámetro es de 100 mm, entonces la pendiente es de 0.02; para un diámetro de 50 mm, la pendiente es de 0.03.

Instalacion de aguas residuales

Muchos propietarios están interesados ​​en la pregunta, ¿cómo instalar tuberías de alcantarillado? Si le da preferencia a una pendiente grande, entonces, al aumentar el ángulo, el ruido de la tubería aumentará notablemente durante el lavado de aguas residuales.

Si la pendiente tiene un valor de más de 0.15, entonces la boquilla pierde completamente la posibilidad de autolimpieza. Esto se debe al hecho de que se produce la estratificación del flujo, por lo tanto, las fracciones viscosas simplemente se asientan en las paredes. Después de un tiempo, comienzan a ocurrir bloqueos.

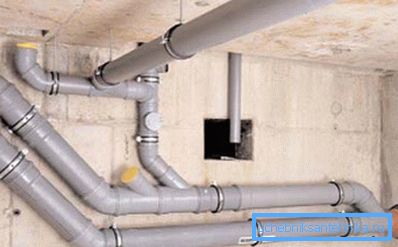

Fotos del sistema de alcantarillado moderno

Se permite una gran pendiente en el apartamento en tuberías en secciones cortas, donde los sistemas de alcantarillado están conectados a los receptores (la longitud de la sección no debe exceder de un metro y medio).

 La reducción de la pendiente de la tubería de alcantarillado conducirá inmediatamente a un cambio significativo en el caudal de las aguas residuales. Se considera la tasa de flujo normal - 70 cm por segundo. En algunos casos, la instalación del sistema de alcantarillado se puede realizar en el interior de las paredes o debajo del piso, en el futuro las paredes deben ser unidas y enlucidas de manera confiable.

Para minimizar el ruido, puedes realizar las siguientes actividades:

  • enrolle las tuberías con un material especial a prueba de sonido (los expertos sugieren usar fibra de vidrio, puede soplar las tuberías con espuma);
  • escayola cuidadosamente, sin dejar huecos;
  • El espesor del yeso debe ser de al menos 2 cm.

Alcantarillado exterior

Foto de la instalación de un sistema de alcantarillado exterior.

La instalación de un sistema de alcantarillado al aire libre en una casa privada debe basarse en la implementación de las siguientes reglas:

  • se recomienda utilizar una sierra para metales o una amoladora ("búlgaro") para cortar las conexiones de alcantarillado. En el sitio del corte de sierra, un pequeño chaflán se elimina a lo largo de toda la circunferencia de la tubería utilizando un archivo;
  • Debe tratarse con grasa de silicona antes de montarlo en el zócalo del zócalo, esto facilitará la instalación.. Para aumentar la estanqueidad de todo el sistema, el zócalo no está lubricado;
  • la tubería debe insertarse en el zócalo hasta que se detenga, luego se extiende ligeramente para proporcionar un hueco térmico;
  • si se montan boquillas con enchufes de corte, es necesario utilizar accesorios para la conexión;
  • como elementos de fijación a las paredes de los elementos de alcantarillado utilizan abrazaderas metálicas instaladas en incrementos iguales a diez diámetros de tubería;
  • la tubería vertical de alcantarillado debe montarse cada uno y medio metros, la distancia entre la pared y la tubería vertical - al menos 5 mm;
  • la abrazadera debe instalarse debajo del zócalo. La abrazadera debe fijarse de manera segura para evitar moverla durante la operación. Los montajes vecinos se pueden relajar ligeramente para aliviar las tensiones internas en el sistema.

Tubos de alcantarillado

Casi todos los elementos de drenaje están hechos de PVC o polietileno. Los materiales no están fuertemente expuestos a los efectos negativos del medio ambiente, tienen excelentes características de resistencia en comparación con el polipropileno. Las tuberías de derivación para aguas residuales externas están resaltadas en naranja.

Fotos de agua de tubos de plástico.

Averigüemos cómo instalar aguas residuales en una casa privada? La instalación de cualquier drenaje comienza con la instalación de una planta de tratamiento de aguas residuales, a saber, un sumidero o un tanque séptico. Después de estas operaciones, puede comenzar a conectar el sistema de alcantarillado interno.

La instalación de elementos de aguas residuales se inicia siempre desde el lado donde fluye el agua.

Foto cableado de tuberías de alcantarillado

Sugerencia Coloque las tuberías con sus propias manos con una pendiente de solo 1-2 cm por metro lineal de tubería. Los valores más precisos y el orden de los cálculos se presentan en la sección correspondiente del SNiP.

Para evitar que los elementos de aguas residuales sean dañados accidentalmente por una capa de tierra, deben ser cuidadosamente introducidos con arena en la zanja. Una capa de arena debe estar al menos 20 cm debajo de la tubería, en los lados y exactamente igual en la parte superior de la tubería.

La profundidad de colocación del sistema de drenaje externo depende directamente de la profundidad de congelación del suelo. Naturalmente, en cada región, esta profundidad es diferente, porque depende de las condiciones climáticas.

El tubo debe colocarse a 0,5 metros por encima de la profundidad de congelación. No es necesario establecer las comunicaciones a continuación, ya que en un estado normal las boquillas están vacías, por lo que simplemente no hay nada que congelar en el interior.

También se sabe que las aguas residuales en la salida de las tuberías de la habitación tienen una temperatura de al menos 15 grados centígrados, por lo tanto, son capaces de lavar fácilmente la capa de escarcha formada en la tubería.

Instalación de tuberías de drenaje.

Las instrucciones de instalación para tuberías de alcantarillado no son muy complicadas, por lo que puede manejar esta operación usted mismo. En la parte europea de Rusia, el tendido de tuberías se realiza a una profundidad de medio metro. Si el elemento de drenaje pasa por debajo de la calzada, la profundidad de colocación debe ser de al menos 70 cm. Esto evitará daños por el tráfico que pasa por las tuberías.

Fotos de la instalación de tuberías plásticas de alcantarillado.

Si el sistema de aguas residuales del exterior es de corta longitud, se recomienda instalar pozos de inspección cada 25 metros. Estos pozos también deben instalarse en lugares donde la tubería está girando o en lugares donde la profundidad y la profundidad de colocación son diferentes.

Conclusión

En conclusión, observamos que la implementación de las reglas descritas en el artículo puede hacer la instalación lo más fácil posible y aumentar la confiabilidad del sistema de alcantarillado que se está operando. En el video presentado en este artículo encontrará información adicional sobre este tema.
