Hilo de la tubería: tipos y características

18-04-2018
Tubos

La mayoría de las veces, la instalación de tipos de tuberías colapsables se realiza mediante una conexión roscada. Para mayor comodidad, todas las roscas utilizadas en las tuberías están estandarizadas. A continuación, consideramos sus principales características, tipos, métodos de aplicación y tamaño.

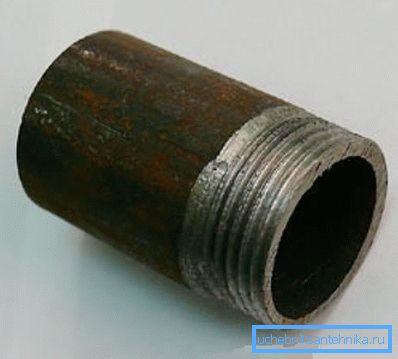

Tubo para conexión roscada

Los tipos

Caracteristicas

Todo el mundo sabe cómo se ve un hilo: es una secuencia de ranuras helicoidales que tienen un paso y una sección constantes. Puede aplicarse a la superficie de forma cilíndrica o cónica.

En cuanto a las tuberías, el corte se puede utilizar en productos para diversos fines, para garantizar la instalación plegable de la tubería. Más a menudo se encuentra en los sistemas de suministro de agua y calefacción.

Tipos de diámetros

Sus principales características son los siguientes indicadores:

  • Ubicación;
  • Medida del tamaño de la unidad;
  • Direccion;
  • Perfil formador de hilo;
  • Numero de visitas.

Cabe señalar que la conexión roscada de tuberías es un grupo de normas bastante aislado, que está regulado de acuerdo con GOST 6357-81.

Presta atencion La conexión de tuberías con una sección transversal de más de 6 pulgadas debe realizarse mediante soldadura.

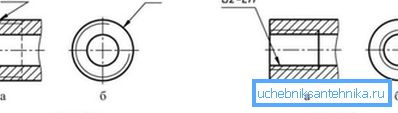

Designación esquemática de roscas de tubo en el dibujo.

Pulgada

La talla en pulgadas se aplica en tuberías de metal, y también en accesorios de tuberías de metal y plástico de tipo plegable. Según GOST, sus principales características son el paso y el diámetro.

Además, este parámetro se puede entender como:

  • Diámetro exterior: la distancia entre los puntos opuestos superiores ubicados en la parte superior de las crestas.
  • Interior: la distancia entre los puntos opuestos inferiores ubicados en las depresiones de las ranuras.

La diferencia en estos parámetros está determinada por la altura del perfil.

Pulgada cilíndrica de corte

Paso, ya que no es difícil de adivinar, esta es la distancia entre los giros adyacentes. Este parámetro es siempre el mismo para toda la sección de hilos. Todas las dimensiones en este caso son en pulgadas.

La siguiente tabla muestra los tamaños de rosca de tubo en mm:

Diámetro en pulgadas Diámetro exterior de las roscas de la tubería en milímetros. Paso
2 59,616 2.309
1 3/4 53,748
1 1/2 47,805
1 3/8 44,325
1 1/4 41,912
1 1/8 37,898
1 33,250

Presta atencion Otras dimensiones incluyen roscas de tubo GOST 6357-81.

En la vida cotidiana, las tuberías con los siguientes tipos de corte son las más utilizadas:

  • Con un paso de 14 hilos por pulgada:
  • diámetro 3/4?
  • 1/2?.
  • 11 hilos por pulgada:
      • diámetro 1 1 - 4;
      • 1?;
      • 2?;
      • 1 1/2?

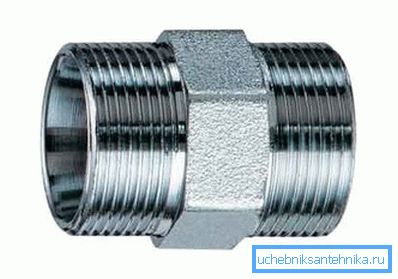

      En la foto - un adaptador con corte métrico en la pulgada.

      Métrica

      Las características principales del corte métrico, lo mismo que la pulgada: el diámetro y la distancia entre las vueltas. Pero, en este caso, ¿en qué se diferencia el hilo métrico del hilo de tubería?

      De hecho, hay muy pocas diferencias, las principales se encuentran en los siguientes puntos:

      • Peine la forma del perfil. El perfil en pulgadas es más "agudo".
      • Las dimensiones métricas están en milímetros. Sin embargo, para mayor comodidad, puede convertir roscas de tubo en mm.
      • Un diseño de paso en pulgadas no se considera en mm, sino en hilos: el número de ranuras que caben en una línea de medición en pulgadas. Por ejemplo, en tuberías de agua estándar hay dos versiones del "paso":
      • en 11 hilos (2,31 mm);
      • En 14 hilos - (1,8 mm).

      Para el resto, las roscas tubulares y métricas no difieren.

      Presta atencion El tamaño de las pulgadas del tubo es diferente al habitual. Una de esas pulgadas mide 3.33 centímetros, no 2.54.

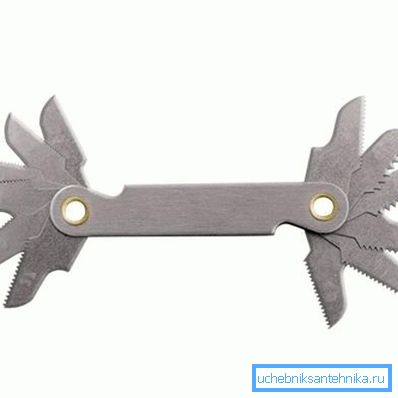

      Medidor de hilo

      Dimensionamiento

      La rosca métrica y el tubo se miden con las mismas herramientas:

      • Calibre
      • Calipers;
      • Combs.

      Por lo tanto, la instrucción para medir estos parámetros para la pulgada y para el diseño métrico se ve igual. Además, como calibre, puede utilizar una unión o un acoplamiento con parámetros conocidos.

      Medir la distancia entre las bobinas es bastante simple: debe atornillar el perno en la pieza o atornillar la tuerca. Si el proceso de atornillar no causa dificultades y, al mismo tiempo, el perno o la tuerca se asienta firmemente, la distancia de las vueltas en el tubo corresponde a este parámetro en el perno.

      El medidor de hilo funciona aún más fácil. Esta herramienta contiene placas de medición que se asemejan a un conjunto de limas de uñas. Estas limas de uñas se aplican a la sección con bobinas. Si el perfil coincide, entonces el valor de corte corresponde al valor indicado en la placa de herramientas.

      Presta atencion Con un calibrador y un micrómetro, solo se puede medir el diámetro exterior. Por lo tanto, la mejor herramienta para este propósito es el indicador y el indicador.

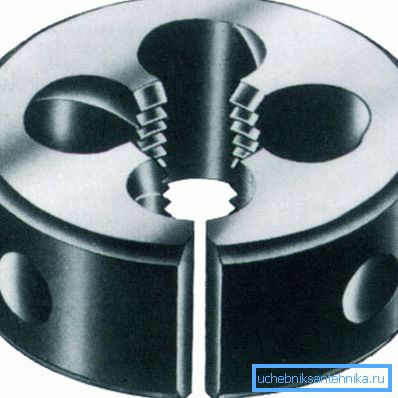

      Dados

      Métodos de aplicación

      Hoy hay dos formas de cortar:

      • Mecánica
      • Las manos, con la ayuda de muere y golpean.

      La tecnología de corte manual es la siguiente:

      • En primer lugar, es necesario arreglar la tubería en un vicio.
      • A continuación, se debe insertar el grifo en la aldaba y un troquel para roscas de tubo en el soporte del troquel.
      • Luego, la placa se debe colocar en el tubo y se debe insertar el grifo. Después de eso, gire los mangos de la herramienta.
      • Si es necesario, la operación de corte debe repetirse varias veces para atravesar el cuerpo de la tubería hasta la profundidad deseada, asegurando una altura de perfil uniforme.

      Por supuesto, el método mecánico de corte, es decir, En un torno, proporciona una mayor calidad. Por lo tanto, tiene que aplicar subprocesos en el taller, además del precio de servicios similares de un tornero es, por regla general, bastante asequible.

      Conclusión

      La conexión roscada es muy popular en tuberías domésticas. Sin embargo, debe tenerse en cuenta que la sección roscada en las tuberías puede tener una variedad de parámetros que debe conocer para seleccionar accesorios compatibles y otras piezas para la tubería.

      Se puede obtener información similar de las tablas en los libros de referencia o se puede medir de forma independiente. Desde el video en este artículo, puede obtener más información sobre este tema.
