Formas populares de conectar tuberías: una descripción

27-08-2018
Tubos

Al instalar un sistema de calefacción, alcantarillado y suministro de agua, es imperativo tener que resolver el problema de la conexión de tuberías. Al mismo tiempo, es necesario tener en cuenta el material con el que se fabrica la tubería, las condiciones de operación del sistema y muchos otros parámetros. Al estudiar una variedad de métodos de conexión existentes, no es superfluo considerar las opciones más populares.

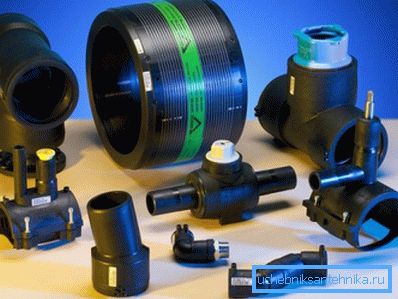

Tipos de conexiones de tubería

Clasificación de conexión de tubería

Para mayor comodidad, todos los tipos de conexiones de tuberías se dividen en 2 grandes grupos:

  • separables - Es posible desmontar la junta con sus propias manos sin violar la integridad del material. Una conexión roscada puede considerarse un ejemplo clásico en este grupo, una rosca se corta en los extremos de las secciones de la tubería y, si es necesario, la unión se puede desmontar fácilmente;
  • una pieza - El desmontaje es posible, pero el material de la tubería sufrirá. Una junta soldada puede servir de ejemplo en este caso. La soldadura de metal no permitirá desmontar la tubería en el futuro, solo se puede cortar en pedazos.
La soldadura es un ejemplo clásico de una conexión de una pieza.

La clasificación propuesta es demasiado general. Y si en el caso de una junta permanente no hay tantas opciones (soldadura, pegado o encofrado), entonces en la categoría de juntas desmontables hay varias formas interesantes.

Tipos populares de conexiones de tuberías

Además de la practicidad, la elección del tipo de muelle también debe tener en cuenta las propiedades del material, así como el modo de operación de la tubería. Por ejemplo, las aguas residuales en una casa privada funcionan en un modo sin presión, por lo que se ajusta el muelle de campana habitual.

Pero en el caso de la instalación del sistema de calefacción se requerirá algo más fiable. Los siguientes son los métodos más comunes.

Enhebrado

Puede considerarse un método clásico que se utilizó hace décadas.

La instrucción no ha cambiado en absoluto desde entonces, debe actuar en la siguiente secuencia:

  • se realiza el ajuste y se hace una marca en el tubo al que será necesario cortar la rosca;

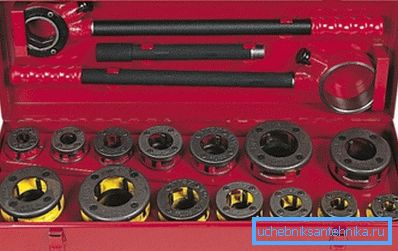

Un conjunto de boquillas para roscar.
  • En realidad, tallado. Para mayor comodidad, la tubería debe ser reparada en un vicio, la menor desviación de la placa al cortar las roscas puede causar fugas en el futuro;
  • se realiza el enhebrado: un hilo de lino o cualquier sellador sintético simplemente se enrolla sobre el hilo. Su precio es mínimo y la estrechez de la junta aumenta significativamente;

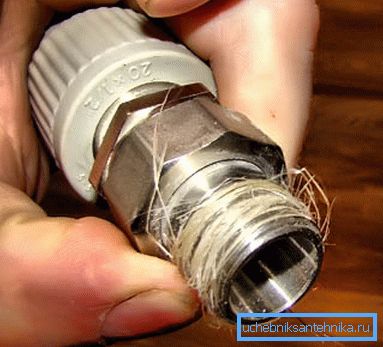

Se recomienda enrollar el cable en la rosca para mayor ajuste de la junta.
  • La rosca se enrosca en el accesorio. La conexión roscada de las tuberías pertenece a la categoría de tapón, que facilita el desmontaje y la limpieza de la tubería.

Presta atencion El enhebrado debilita ligeramente la sección transversal. Por lo tanto, es necesario evitar tanto como sea posible los efectos mecánicos en la articulación.

Uso de la pinza (sujeción)

El uso de tal accesorio le permite incluso conectar tuberías de diferentes materiales. La conexión se obtiene de manera desmontable, lo que también se puede atribuir a las ventajas de usar accesorios de pinza.

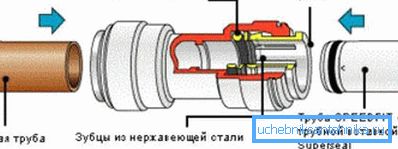

Diagrama de conexión de collar

Cuando se utiliza una conexión de pinzas de tuberías para unir diferentes materiales, por un lado, el ajuste de la unión se logra mediante una tuerca de sombrerete y un anillo de compresión, y, por otro lado, mediante un collar.

El acoplamiento se realiza en la siguiente secuencia:

  • una tuerca de sombrerete y un anillo de compresión se colocan en la tubería (en esta secuencia);
  • luego se aprieta la tuerca, se deforma el anillo y se presiona firmemente el extremo de la tubería hasta el extremo de la conexión;
  • por otro lado, el tubo simplemente se inserta en la pinza y se retrae hasta que se detiene. El diseño crea suficiente presión sobre él, de modo que se garantiza la resistencia de la junta.

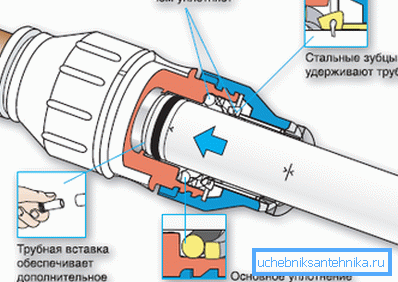

Debido a los dientes de acero, los tubos se mantienen firmemente en su lugar.

Conexion movil

A veces, los accesorios estándar no permiten el acoplamiento en el ángulo deseado. En este caso, puede utilizar un tubo giratorio. Este método de unión será útil también por el hecho de que el ángulo de inclinación se puede cambiar fácilmente sin desmontar una parte de la tubería.

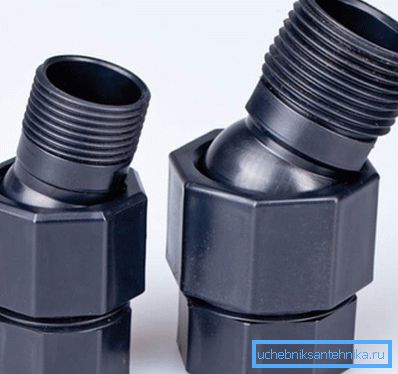

En la foto - giratorio

Dichos sujetadores se venden ya montados, y la movilidad se logra debido a una construcción inusual del zócalo. La campana es bastante ancha y la parte del tubo que se coloca tiene una forma esférica. El espacio entre el extremo de la tubería y la superficie interior del zócalo se llena con inserciones de goma y una capa de lubricante.

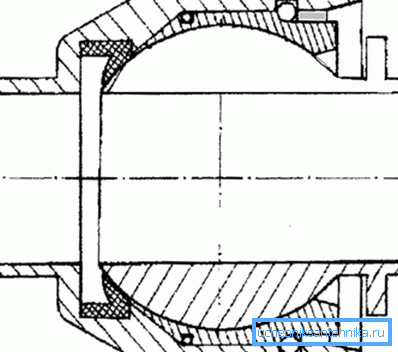

Así el giratorio se ve en sección.

Presta atencion El recurso de este tipo de acoplamiento es limitado (el fabricante indica el número de vueltas garantizado), por lo que no debe doblar o doblar la tubería innecesariamente.

En cuanto al ángulo de rotación, suele estar en el rango de 40-50? Los grandes ángulos de giro complican el diseño de la parte de giro y ponen en peligro la tensión de la junta. El transporte de líquidos corrosivos acorta considerablemente la vida útil de la bisagra.

Tubo de alta presion

Apenas es necesario trabajar con alta presión en el hogar (la presión en el sistema de suministro de agua no puede considerarse como tal). Pero en la industria a menudo los líquidos se transportan bajo una presión considerable, lo que plantea requisitos más estrictos para las juntas.

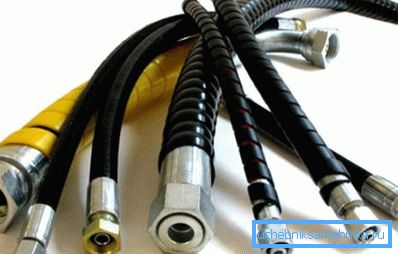

Mangueras de alta presión de diferentes diámetros.

Los accesorios de tubería de alta presión con un gran número de vueltas y los accesorios instalados en estos lugares tendrán un bajo grado de confiabilidad en comparación con una tubería con un número mínimo de vueltas.

Para resolver este problema, a menudo se utilizan mangueras de presión - mangueras de alta presión. Externamente, dicha manga se parece a una manguera de goma común con accesorios de metal en ambos lados.

A pesar de su aspecto, el diseño de RVD es complicado. El manguito consiste en una capa interna de caucho especial, y la resistencia se logra mediante el marco de poder hecho de hilos metálicos. A menudo hay varios marcos de este tipo.

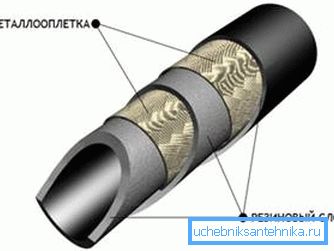

Estructura RVD

La principal ventaja de tales mangas es que el giro es suave y la resistencia al flujo de fluido es mínima. Los extremos de las mangueras están unidos a la tubería con accesorios de metal.

Americano - simplicidad y confiabilidad

Cualquier tipo de conexión de tuberías debe ser confiable y, si es posible, permitir que la sección de la tubería se desmonte lo más rápido posible sin desmontar el resto de la tubería. Por estos parámetros, un estadounidense fuera de competición.

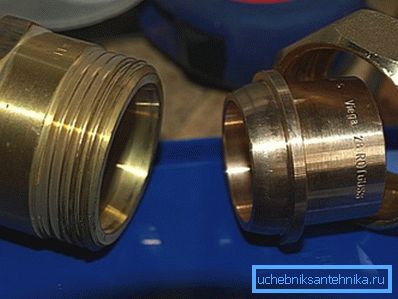

Elementos de latón para conexión americana.

Para acoplar 2 secciones de la tubería de esta manera, necesitará 2 accesorios roscados (uno de ellos con un collarín restrictivo), una junta de goma y una tuerca de sombrerete. En los extremos de la tubería debe haber rosca interna.

La instalación de tuberías americana se realiza en la siguiente secuencia:

  • la parte con la rosca externa se atornilla en la sección de la tubería con la rosca interna;
  • después de eso viene el giro de la pieza con el collarín, debe colocarle un sellador y una tuerca de sombrerete, después de lo cual la conexión también se atornilla al tubo;
  • después de eso, solo queda apretar la tuerca abocinada a la rosca externa de la conexión de retorno.

Presta atencion A diferencia de la mayoría de los otros tipos de acoplamiento, para desmontar una parte de la tubería, no es necesario desmontarla por completo. Todo el proceso de montaje / desmontaje se realiza con una sola tuerca.

Conexión Tavrovoy

Las uniones de tubo en T pueden ser en ángulo recto o en ángulo agudo, es necesario cuando se debe insertar otro tubo en una tubería existente. Un ejemplo es una tubería de alcantarillado que va desde el apartamento hasta la canalización vertical. Puede proporcionar una conexión de dos maneras: utilizando accesorios especiales o soldadura (si las tuberías son metálicas).

En cuanto a los accesorios, para esto utilizamos tees y cruces, estos elementos le permiten crear un nudo complejo. Dicha conexión con una T puede realizarse mediante cualquiera de los métodos descritos. Se puede utilizar engarzado, soldadura PP (en el caso de tubería de polipropileno), conexión de enchufe (si estamos hablando de aguas residuales), etc.

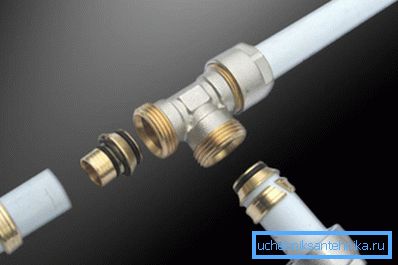

Tees permiten la conexión sin soldadura en cualquier ángulo.

Inserción de tuberías metálicas con soldadura es poco frecuente y bastante difícil para un plomero novato. El principal problema aquí es marcar correctamente el recorte en la tubería en la que debe bloquearse y en el extremo de la tubería que se unirá.

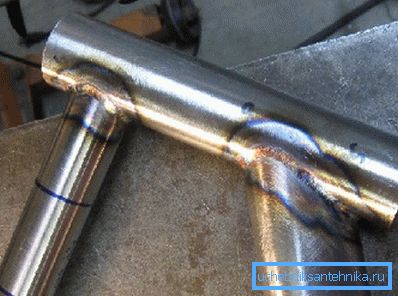

Cuando se inserta en un tubo, la marcación correcta es importante.

Para resolver este problema, puede usar plantillas especiales, en las cuales, según el diámetro, se muestran las curvas que marcan el contorno del corte, también puede usar programas de marcado especiales.

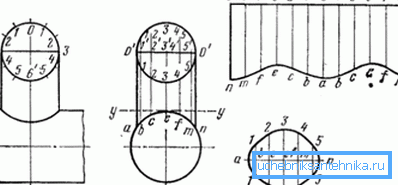

Plantilla de roscado de tubería

  Presta atencion Si los cortes no coinciden perfectamente, entonces las grietas deberán ser horneadas con piezas de metal, y esto afectará negativamente la tensión. Por lo tanto, el marcado debe estar centrado.

Articulación del pezón

La conexión de las boquillas de los tubos pertenece a la clase de desmontable y consiste en la conexión real (un manguito roscado convencional y un hombro restrictivo), un anillo de sellado y una tuerca de sombrerete.

El orden de unir secciones del oleoducto de esta manera se parece un poco a un estadounidense:

  • En el accesorio (manguito roscado), debe colocar el anillo de sellado y la tuerca de unión;
  • después de eso, la conexión se atornilla en el tubo roscado;
  • para completar la conexión, solo queda atornillar la tuerca de unión en el acoplamiento o el extremo de otra tubería.
Diagrama de conexión rosca macho

Este método se usa a menudo cuando necesita incrustar un dispositivo de medición en un sistema existente. El accesorio es conveniente porque casi no hay restricciones en los diámetros de los elementos que se unirán; para garantizar la estanqueidad, basta con seleccionar el diámetro requerido del accesorio de estrangulación.

Conexión de lechada

Este tipo de conexión puede considerarse uno de los más sencillos. La conexión ranurada de tuberías pertenece a la categoría de tipos de acoplamiento desmontables soldados de la tubería.

Gruvlok: la abrazadera habitual que le permite combinar rápidamente en una sola 2 tuberías enteras. El diseño de este elemento es bastante simple: una caja de plástico en el interior con un sello de goma y pernos en ambos lados. Al apretar los pernos se crea la presión necesaria, el manguito de goma se deforma contra la superficie de la tubería, lo que garantiza la estanqueidad de la junta.

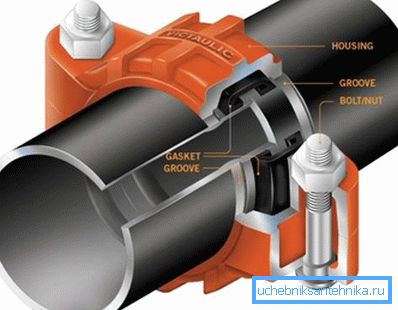

Esquema de conexión gruvlochny

La conexión de tubería suelta es la mejor opción desde el punto de vista del mantenimiento de la tubería. En cualquier momento, los pernos pueden aflojarse, la abrazadera se retira y la sección de la tubería dañada se puede limpiar o reemplazar.

La construcción de algunos surcos es un poco complicada y tiene una protuberancia alrededor de toda la circunferencia. En la tubería, a una cierta distancia de la articulación, debe haber una ranura; al atracar, la protuberancia en la ranura ingresa a esta ranura, lo que proporciona una resistencia adicional a la articulación.

Al final

No se puede instalar una tubería sin encontrar el problema de unir secciones individuales. Tendrá que elegir entre una variedad de opciones, cada una de las cuales tiene sus propias ventajas y desventajas. El artículo proporciona una breve descripción de los métodos populares de acoplamiento de tuberías.

El plomero principiante con la ayuda de esta información podrá determinar la mejor opción para la instalación. El video en este artículo discute algunos tipos de conexiones desmontables.
