Fontanería: trabajos de instalación.

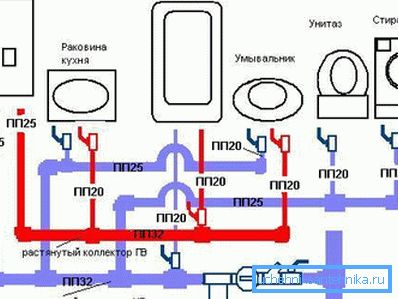

En general, el diseño básico de la distribución de agua en el país, en una casa de campo o en un apartamento no es absolutamente diferente, ya que en cualquier caso hay una fuente de agua caliente y fría, así como baños, donde se llevan las tuberías. Actualmente, dicho cableado en la mayoría de los casos está hecho de polipropileno.

Este es un material muy confiable que soporta altas temperaturas (hasta 110 ° C) y también se suelda fácil y rápidamente con un soldador especial. Aprenderá cómo hacer esto en la práctica, qué tuberías se necesitan para esto y, además, se le presentará una demostración temática del video en este artículo.

Trabajo de montaje

Materiales

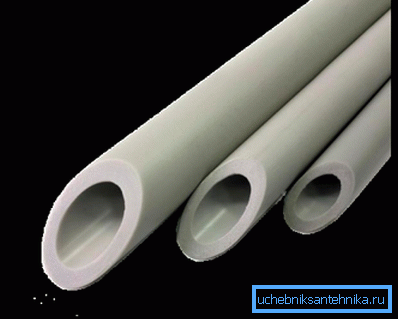

• PN-10. La tubería más barata de polipropileno (PPR o PPR) dentro del apartamento, esta instrucción PN-10 permite su uso exclusivo para agua fría con una temperatura que no exceda 20 ° C y como opción extrema, hasta 45 ° C, si la presión de trabajo no excede 1 MPa. Como regla general Los fontaneros no prefieren este tipo de tubería, prefiriendo un material más grueso.
• PN-16. Dicha tubería se usa mucho más a menudo, aunque no tiene refuerzo, ya que la temperatura de funcionamiento del agua permitida puede ser de 60ºC a una presión nominal de 1,6 MPa. Dicho material, en algunos casos, incluso puede usarse para el suministro de agua caliente, pero con la condición de que el cableado se encuentre bajo yeso, lo que no les permitirá deformarse.

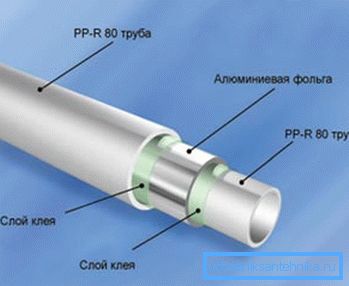

• PN-20. Las tuberías de este tipo a menudo se denominan universales, ya que pueden usarse tanto para sistemas de suministro de agua caliente como fría y para calefacción. Su temperatura de trabajo es de 95 ° C a una presión constante de hasta 2 MPa. Esto es posible debido a la capa de refuerzo, que puede ser de fibra de vidrio, pero más a menudo es una lámina de aluminio.
• PN-25. Pero la tubería con tal marca puede usarse para la instalación de calefacción en una casa privada o en el país con sus propias manos, donde la temperatura del agua tiene una temperatura de operación de 95 ° C y es posible realizar lanzamientos de hasta 110 ° C a una presión constante de hasta 2.5 MPa. Esto es posible debido al engrosamiento de las paredes y la ubicación más cercana de la capa de refuerzo a la superficie, aunque durante la instalación esto crea ciertos inconvenientes (pelar la lámina con una afeitadora).

Tabla de parámetros técnicos PN-10 y PN-20.

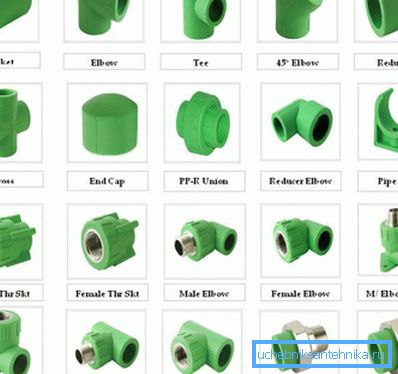

Para el acoplamiento, giro o traslado a otro plano de la tubería de polipropileno al instalarlo en la casa, en el campo o en el apartamento con sus propias manos, se utilizan roscas PPR especiales, soldadura y accesorios combinados. Estos dispositivos también le permiten realizar desacoplamientos con tuberías de diferentes diámetros, por ejemplo, cuando se cambia de un tubo ascendente más grueso al cableado horizontal.

Nota Para la soldadura de tuberías de polipropileno, se utilizan tres tipos de soldadores eléctricos: xifoides, discos y tuberías. En términos técnicos, al instalar un sistema de suministro de agua, no hay diferencia entre ellos, pero en los dos primeros tipos, se utilizan boquillas de par, y para los últimos, no pareados. Todas las boquillas están hechas de su aleación de aluminio, pero las de mayor calidad tienen un revestimiento de teflón que protege el polipropileno fundido de la adherencia.

Trabajo de soldadura

Comencemos con el hecho de que la disposición de las tuberías de agua en un apartamento, en una casa de baños o en el país comienza con un marcado, es decir, deberá determinar exactamente dónde y qué altura tendrá un baño en particular y marcarlos con tiza o lápiz técnico. . Esto le permitirá calcular con precisión la métrica de PPR requerida, así como el tipo y número aproximado de accesorios roscados, de soldadura y combinados (reducción) necesarios para el acoplamiento y las curvas.

Decimos el número aproximado, ya que solo los accesorios roscados se pueden calcular con precisión para la salida a diferentes accesorios de plomería, pero el número de accesorios (tees, ángulos, acoplamientos, bypass y enchufes) siempre puede fluctuar. Por lo tanto, se compran con un pequeño margen.

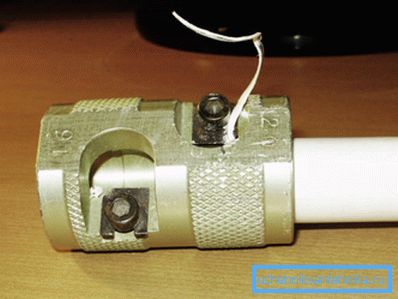

Dependiendo de la línea que conduzca (en caliente o en frío), la marca de la tubería de polipropileno también puede cambiar. Por ejemplo, puede colocar el suministro de agua caliente de una caldera eléctrica o columna de gas con un tubo PN-25, pero en este caso, antes del trabajo de soldadura, su extremo debe procesarse con una afeitadora.

Este dispositivo recuerda un poco a un sacapuntas escolar, solo que en este caso no está disparando un árbol, sino una capa SPR y una lámina de aluminio, lo que expone la capa SPR interna para soldar.

Para soldar polipropileno en un apartamento o en una casa privada con las manos a temperatura ambiente, necesita calentar el soldador a 280-290 ° C y, si está frío, ajuste el termostato a su máxima capacidad (generalmente es de 300 ° C).

Se coloca una conexión en la boquilla caliente desde el lado delgado (se coloca sobre ella) y se inserta un tubo en la parte más gruesa: un tiempo de retención de 5 a 6 segundos para que el tubo de flujo se caliente bien y proporcione suficiente adhesión. Después de eso, ambos elementos deben quitarse simultáneamente y conectarse con el mismo tiempo de retención.

Tabla de parámetros de soldadura de tuberías SPR

Durante el trabajo de soldadura, es muy importante adherirse a la profundidad de soldadura: esta es la distancia a la que se colocará la tubería en la conexión. Preste atención a la mesa, que se encuentra un poco más arriba y, de acuerdo con el diámetro, puede colocar una marca en el extremo de la marca con un lápiz o marcador. Con el tiempo no necesitará marcas, la experiencia le permite mantener la distancia deseada automáticamente.

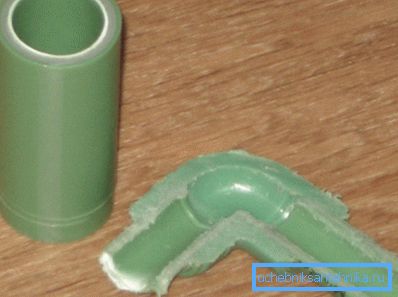

El hecho es que si la tubería penetra en la conexión más profunda que la distancia especificada, bloquea parcial o incluso completamente el paso, lo que significa que este nodo tendrá que ser cortado y en su lugar con la ayuda de acoplamientos de tubería para soldar uno nuevo.

Puede soldar todos los nodos por separado en la casa o en el apartamento con polipropileno, es decir, puede soldar cada unión directamente en el lugar de su operación, pero esto es muy inconveniente, ya que la pared en sí interferirá con usted, así como diferentes giros, protuberancias, la imposibilidad de doblar la tubería y así sucesivamente

Por lo tanto, es mejor soldar los nodos en bloques enteros por separado, como se muestra en la foto superior, y luego conectarlos en el lugar de uso (piso, pared, techo). No olvide que cada sección de la tubería debe medirse cuidadosamente, y cada conexión debe soldarse en el ángulo en el que se operará.

Nota El polipropileno se puede instalar en la parte superior de la pared para fijarlo con soportes de plástico o metal. Pero es mejor hacer una instalación oculta, bajo revestimiento de yeso o marco, ya que la PPR no es susceptible a la corrosión y durará muchos años.

Conclusión

Si tiene las herramientas necesarias, una cinta métrica, tijeras y un soldador, siempre puede hacer el cableado de tuberías o calefacción en su propia casa o apartamento con sus propias manos. Pero al mismo tiempo es muy deseable tener un compañero que pueda sostener el bloque soldado en la posición correcta en el momento correcto.
