Estufa para la estufa - cómo hacer una chimenea

A pesar de que el siglo XXI ya está en el patio y las tecnologías modernas nos rodean, las estufas y estufas no solo son relevantes, sino que también son uno de los tipos más populares de calefacción de casas de campo. Esto se debe principalmente a su compacidad: este horno puede moverse de un lugar a otro y fundirse en cualquier lugar de la casa.

Sin embargo, su eficiencia y seguridad dependen mucho de la chimenea a la que está conectada, por lo que analizaremos más detenidamente cómo hacer un tubo para la estufa para que la estufa funcione como se espera.

Estufa con chimenea

Características de la chimenea

Antes de proceder a la fabricación de la tubería, debe familiarizarse con las características de la chimenea de la estufa, que interviene directamente en el calentamiento de toda la estructura y, como resultado, en la calefacción de la habitación (consulte también el artículo Tuberías VChGH: características y aplicación)

Por lo tanto, se compone de dos partes:

  • Intercambio de calor - ubicado dentro del horno
  • Gas Exhaust - es un tubo que se conecta al tubo de escape.

Ahora eche un vistazo más de cerca al dispositivo de cada uno de estos elementos.

Parte de intercambio de calor

El más avanzado y resistente al fuego es el diseño de la rodilla del intercambiador de calor. Sin embargo, la ubicación de los elementos de intercambio de calor en el cuerpo y su forma dependen del tipo de estufa y del diseño de la chimenea. Todos los tipos existentes de burzhuek se pueden dividir en dos tipos:

Estirado horizontalmente Los gases de escape ingresan a la sección del intercambiador de calor (cámara de humo) a través de una abertura lateral en la pared del horno, y solo a través de la tubería se conducen fuera de la habitación. Este esquema permite aumentar la eficiencia del horno.
Verticalmente estirado Poseer un diseño de intercambiador de calor más complejo. Ellos, junto con la rodilla, también tienen canales en espiral. Esto le permite retrasar el humo dentro de la estructura y así prolongar el tiempo de calentamiento.

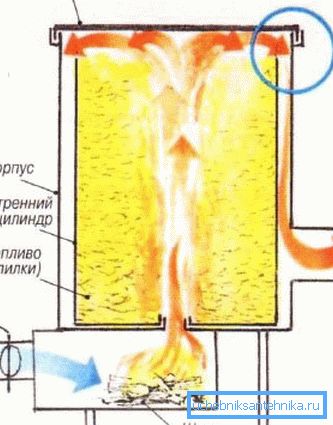

Conduciendo humo en una estufa vertical

Pieza de salida de gas

En cuanto al tubo de escape de gas, que se entiende con más frecuencia como la palabra "chimenea", puede conectarse después de una válvula capaz de bloquear la salida de gases o directamente al canal de humos.

Como resultado de lo anterior, se puede concluir que los gases de salida ingresan a la tubería, habiendo perdido parte de su calor. Sin embargo, esto no significa que la chimenea permanezca fría, lo que debe considerarse al elegir un material para ella.

Disposición del dispositivo de chimenea.

El orden de fabricación y diseño de la instalación.

Materiales

Como se mencionó anteriormente, la estufa es un horno móvil, respectivamente, el tubo para la estufa de la estufa también debe ser ligero y, si es posible, plegable. Por lo tanto, la opción de una tubería de ladrillo no será considerada.

Como opción, puede considerar una chimenea hecha de tuberías de cemento de asbesto, sin embargo, tiene algunos inconvenientes:

  • El umbral de temperatura del cemento de asbesto es de 300 grados centígrados;
  • Como resultado de la rugosidad de las paredes, el hollín se adhiere rápidamente a ellas.
  • El peligro de incendio surge del párrafo anterior, ya que tarde o temprano el hollín se incendiará, y el cemento de asbesto no puede soportar dicha temperatura.
  • Como resultado de la reacción con ácido clorhídrico, que está contenido en los óxidos, el asbesto se destruye gradualmente.
  • El material tiene la propiedad de absorber el condensado, que posteriormente se transfiere al techo y las paredes. Como resultado, esto conduce a manchas y olores desagradables.

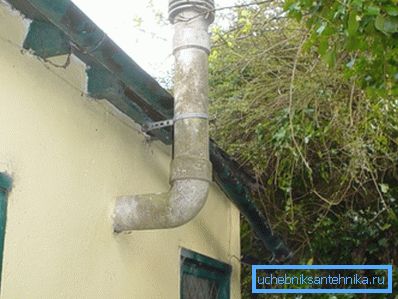

En la foto - Chimenea de cemento de asbesto.

Una opción mucho más óptima es una chimenea hecha de un tubo de metal, que no es difícil de hacer por su cuenta. El diámetro del tubo para la estufa se selecciona de acuerdo con el diámetro del tubo de escape de gas.

Presta atencion La tubería debe colocarse en la chimenea de la estufa y no insertarse en ella. De lo contrario, el humo entrará en la habitación.

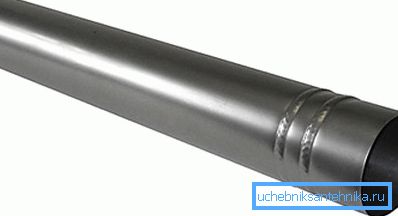

Tubo de chimenea de acero

La construcción metálica es bastante fácil de hacer, además, el precio de los materiales es bastante asequible. Sin embargo, debe tenerse en cuenta que la chimenea de alta calidad debe estar hecha de acero aleado.

Si la chimenea está hecha para una estufa ubicada en la calle, por ejemplo, en la glorieta o en la terraza, para estos fines se usa una tubería plana, que es necesaria para que el humo no ruede alrededor de la estufa y no interfiera con el resto. Si la estufa está ubicada en la casa, la tubería es un sistema de rodillas.

Para realizar tal chimenea necesitará los siguientes materiales:

  • Codo con un diámetro de 100 mm y una longitud de 1200 mm;
  • Dos rodillas con un diámetro de 160 mm y una longitud de 1200 mm;
  • Tres rodillas, destinadas a una articulación, tamaño 160 * 100 mm;
  • Tee con un diámetro de 160 mm con un tapón;
  • Hongo con un diámetro de 200 mm.

Además, dependiendo de la habitación, es posible que necesite:

  • Pasando el vidrio;
  • Aislamiento térmico;
  • Visera anti-sobretensiones y algunos otros materiales.

Sugerencia Es posible hacer no solo la chimenea de un tubo de metal, sino también la estufa. Por supuesto, una estufa hecha a mano hecha de una estufa de tubería no se verá tan bien estéticamente como las estufas de marca, pero para eso hará su trabajo bien.

Ejemplo - estufa horizontal de un tubo

Montaje de chimenea

La salida de la chimenea en la calle se puede hacer de dos maneras:

  • A través de una ventana (ventana) o un orificio en la pared, adecuado para los casos en que el horno se instala temporalmente.
  • A través del ático y el techo, la mejor opción, si el horno está siempre en un solo lugar.

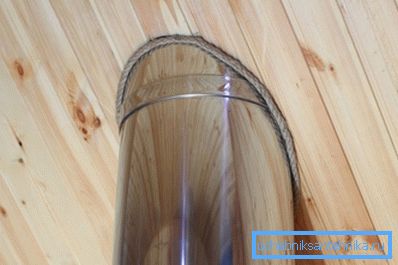

Chimenea por el techo.

Las instrucciones de instalación para la estructura son las siguientes:

  • El primer paso es cortar un orificio del diámetro deseado en la placa del techo.
  • En los bordes del orificio es necesario retirar el material aislante.
  • Luego se inserta un agujero en el agujero.
  • Además, a través del vidrio que pasa a través, la rodilla se pasa y se une a la chimenea externa, que lleva el humo a través de la azotea hacia la calle. En consecuencia, en el material del techo también es necesario hacer un agujero.
  • Después de instalar la chimenea exterior, se debe aislar con lana mineral y se debe cubrir con betún.
  • Al final del trabajo, se coloca un conducto de chimenea, ubicado en la calle, sobre un pararrayos o un hongo, que protege el sistema de pequeños escombros, criaturas vivas y precipitaciones. Al mismo tiempo, también protege el techo de chispas que vuelan.

Aquí, tal vez, todos los puntos principales de instalación del sistema de chimenea. Al ensamblarlo, es necesario observar la siguiente regla: cada rodilla superior debe colocarse en la inferior, como se muestra en el diagrama.

Patrón de acoplamiento de la rodilla

Cuidado de la chimenea

Para garantizar un funcionamiento eficaz y eficiente de la estufa, es necesario controlar el estado de la chimenea y realizar las siguientes medidas:

  • Una vez al año, es necesario inspeccionar la tubería en busca de grietas, óxido y otros defectos que puedan causar que el humo ingrese a la habitación.
  • La tubería debe limpiarse una vez al año. No es difícil hacer esto en absoluto, solo necesita quemar compuestos químicos especiales en el horno, después de lo cual se limpiará la tubería.

Al seguir estas simples reglas, puede extender significativamente la vida útil de la chimenea.

Conclusión

Asegurar una eliminación segura y fiable del humo de la estufa a la calle, ni siquiera un profesional. Lo más importante es no violar ciertas normas y requisitos que hemos considerado anteriormente, así como seleccionar el material apropiado para la chimenea (consulte también el artículo BNT Pipe - las sutilezas de uso).

Dado que la construcción en sí es bastante simple, no es difícil ensamblarla.

Desde el video en este artículo, puede obtener más información sobre este tema.
