El marco de la casa de la tubería de perfil.

27-05-2018
Tubos

Los tubos de perfil son un material duradero adecuado para crear un marco de casa. Este material con las herramientas necesarias puede doblar, cortar e instalar usted mismo. El marco de la casa desde el tubo de perfil se monta fácilmente incluso en ausencia de habilidades de construcción profesionales.

Trabajo preparatorio

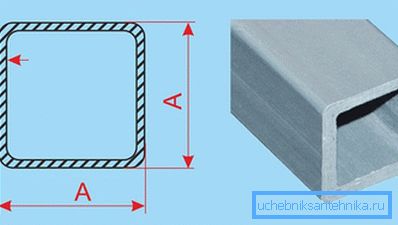

Determinación del espesor del tubo de perfil.

Habiendo diseñado una casa con un marco hecho de tubos con forma, es necesario elegir la sección transversal de los tubos y su número utilizando una de las muchas calculadoras de construcción. Es necesario tener en cuenta todos los elementos estructurales que se utilizarán al instalar el marco de las paredes externas, las particiones entre las habitaciones, los pisos y el techo, así como las vigas del piso y los acabados inferiores. La fijación de los elementos de construcción debe llevarse a cabo utilizando una máquina de soldadura.

Sugerencia Al realizar trabajos de soldadura, debe recordarse que su rendimiento de baja calidad puede afectar negativamente la resistencia, la fiabilidad y la integridad de la propia casa. Además, con la ayuda del nivel, es necesario ejercer un control constante sobre la verticalidad y la horizontalidad de los elementos estructurales montados.

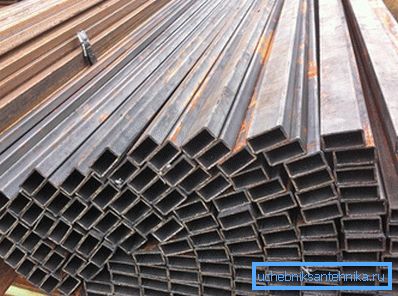

Tubería

La estructura metálica, hecha de tubo con forma, es relativamente liviana, por lo que la base de la casa puede ser de bloque o pila. Después de que la cimentación haya ganado fuerza, será posible proceder a la construcción del marco de la casa.

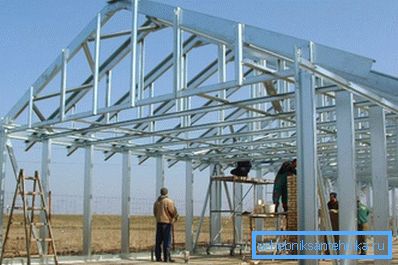

El proceso de construcción del marco de la casa desde el tubo de perfil.

El proceso de la construcción del marco.

El marco de la estructura principal de los tubos de perfil se monta en varias etapas:

  1. La tubería se realiza en la parte inferior, que está conectada a la base de la pila con la ayuda de soldadura.
  2. La fijación de bastidores en las esquinas se realiza con la misma soldadura. Las rejillas están soldadas a los elementos del borde inferior.
  3. La fijación de los bastidores en dirección vertical a lo largo del contorno de las paredes externas se realiza en incrementos correspondientes al tamaño del material que se utilizará para el revestimiento de paredes. La distancia puede ser de varios centímetros menos que la calculada.
  4. El dispositivo de ajuste superior se lleva a cabo sujetando los bastidores entre sí mediante soldadura.
  5. El refuerzo de la estructura de soldadura desde el tubo de perfil se realiza mediante flejado con tubos espaciadores. Este paso aumentará la fiabilidad del diseño.

Sugerencia Se recomienda que los elementos de rodamiento que se someterán a cargas significativas, por ejemplo, montantes verticales o fragmentos del borde inferior, estén hechos de productos de tubería con un grosor de 0,8 cm y una sección transversal de 10,0 × 10,0 cm. 0 cm

Además en el proceso de ensamblaje, el retraso se establecerá en los mismos productos, que en un futuro próximo se convertirán en la base secundaria del subsuelo. Los retrasos se registran utilizando una máquina de soldar. Están soldados a los elementos del nivel inferior. Para que la superficie del piso no vibre al caminar, el paso entre los retardos debe ser de aproximadamente 0.5 m.

Montaje de marco

Luego arregla el marco del techo de la casa de un tubo con forma con sus propias manos entre los pisos. La estructura de esta estructura de bastidor incluye vigas laterales fijadas a las paredes, tubos de perfil superpuestos, a los que se unirá el torneado al fondo. El revestimiento del techo se adjuntará a la caja.

Sugerencia La distancia entre las vigas del techo debe ser tal que resista de manera confiable la carga resultante de la redistribución del peso de los artículos y personas del hogar corriente arriba. El paso óptimo será de 0,5 m.

La instalación adicional se lleva a cabo en la siguiente secuencia:

  1. Los elementos de perfil de tubería con la ayuda de una máquina de soldar se fijan a la tubería superior de la estructura paralela a las paredes externas de la estructura.
  2. En el futuro, le toca el turno a la instalación de las vigas del sistema. El techo se puede hacer al principio por separado de la estructura del marco, o puede construir inmediatamente la parte superior de la casa. Si está concebido para construir el techo a partir de materiales ligeros para techos, será más práctico y rápido soldar la construcción del techo desde las vigas de abajo y, levantándolo a la parte superior de la estructura, unirlo con la misma construcción de soldadura.
  3. Si el techo está hecho de pizarra ordinaria, teja metálica u otros materiales más pesados, entonces la construcción de las vigas tendrá que estar hecha de elementos tubulares de una sección transversal significativa. Esto significa que será muy difícil levantar un techo tan pesado. Conclusión: el trabajo en el dispositivo debe realizarse en altura.
  4. Mauerlat, que es la base del techo, también está hecho de un canal de sección transversal considerable, porque la estructura de soporte del techo estará soldada. Las tuberías de perfil se utilizan para los elementos restantes del techo: patines, vigas, vigas y otras partes.

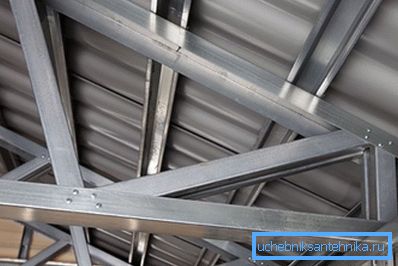

Estructura de techo

Sugerencia Las casas, que se basan en una estructura de marco de tubos con forma, tienen muchos puentes fríos. Por lo tanto, se debe prestar especial atención a la climatización completa de la casa. Además del aislamiento térmico del soporte del bastidor, se puede tratar con Penoizol.

La casa, construida sobre la base de la construcción de tubos con forma, es una estructura original, que no suele construirse.
