Doblando el tubo de perfil: una prueba de nitidez

16-03-2018
Tubos

El tubo de perfil tiene una forma “angular” - cuadrada y rectangular. A primera vista, parece que es imposible darle una forma arqueada. Pero decidiendo firmemente utilizar dicho material para marcos de invernaderos, cobertizos, mientras crea soluciones arquitectónicas en el jardín (arcos, enrejados, pérgolas), se puede lograr lo deseado. El tubo de perfil es flexible a lo largo del radio. Es muy simple hacerlo con sus propias manos, todos pueden manejarlo.

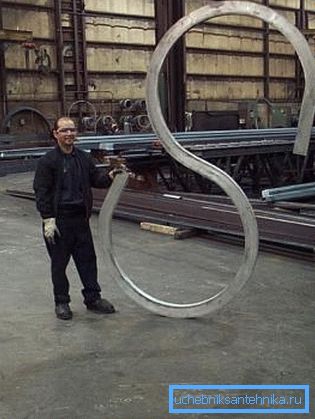

Los tubos de perfil se pueden doblar de forma inesperada.

Principio de funcionamiento del doblador de tubos.

El diseño de este dispositivo es bastante simple: 2 paradas y zapata, accionadas por una palanca. Con la ayuda de este simple dispositivo, puede doblar una tubería con un diámetro de 5 a 150 mm.

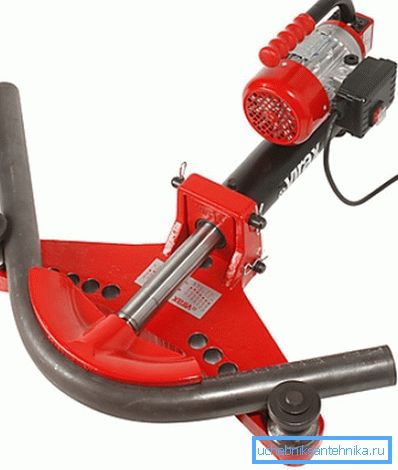

Dobladora de tubo abierto

Al mismo tiempo, para diámetros grandes, la resistencia física del operador ya no es suficiente, especialmente con una pared gruesa. A fin de que la flexión se realice sin problemas y sin problemas, el dispositivo está equipado con un accionamiento hidráulico, por cierto, esto provoca un aumento significativo en el costo del dispositivo.

Si necesita doblar un tubo muy pequeño, puede usar una variante de dobladoras de tubería para tuberías con un marco abierto. Desde el punto de vista de la seguridad, esta no es la mejor opción, porque el riesgo de una escorrentía de la tubería es lo suficientemente grande.

En cuanto a los diámetros grandes, en este caso solo se utilizan dispositivos con marco cerrado. Debido a esto, la tubería no saltará de los topes bajo ninguna circunstancia.

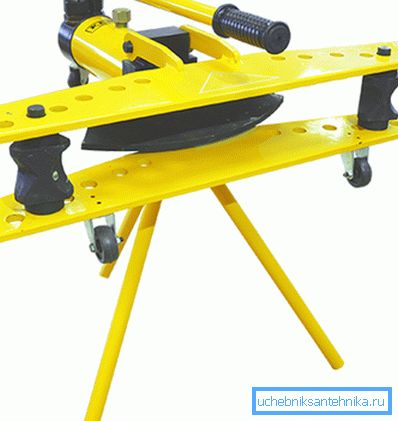

Dobladora de tubos con marco cerrado

La dobladora de tubos puede funcionar en un principio diferente. En este caso, el tubo de perfil simplemente se tira entre los rodillos (se detiene), por lo que se deforma.

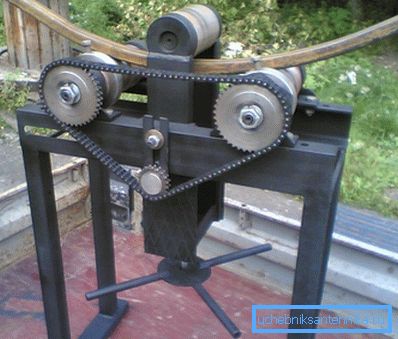

Doblado de un tubo de perfil en el doblador de tubos

Los perfiles de diferentes metales y diferentes secciones reaccionan a la flexión, también, de diferentes maneras. Por ejemplo, es un placer trabajar con tuberías de metales no ferrosos: cobre, latón, duraluminio, aluminio, de una pequeña sección. Son de plástico y están bien doblados, encarnando las fantasías mágicas del maestro. Excelente resistencia a bajas temperaturas.

Folk "recetas" perfil doblado

Las formas inventadas de doblar los tubos de perfil en el hogar a veces son la única forma de llevar a cabo nuestros planes. A pesar de la aparente primitividad de la tecnología, los resultados obtenidos son capaces de alcanzar una calidad sorprendente, precisión geométrica y formas perfectas.

Tecnología del propio taller.

Doblar un perfil usando una amoladora y una máquina de soldar es el método más familiar y, por lo tanto, popular.

Incluye varias operaciones secuenciales.

  1. En primer lugar, el radio de curvatura se calcula cuidadosamente..
  2. Puedes hacer un patrón de madera.. Hará la curva más precisa.
  3. En el área que cambiará la forma, se aplicarán etiquetas transversales.. Es para ellos que se harán cortes, pasando a lo largo de 3 lados de la tubería (izquierda-derecha-derecha o, para mayor claridad, una letra invertida "p").

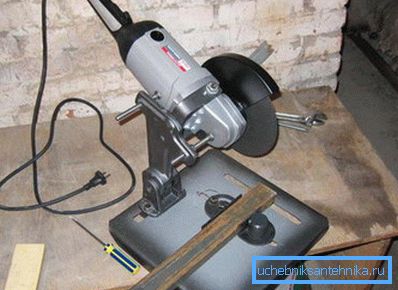

En la tubería hay que hacer cortes.
  1. Al unir y asegurar el perfil de la plantilla en el lado no tocado, puede comenzar la flexión..
  2. Bits y molinos.

Presta atencion Es recomendable utilizar este método cuando se trabaja con un perfil de sección grande, ya que el proceso en sí toma una cantidad de tiempo suficiente.

En la foto - elegantes techos arqueados de tubos de perfil

Usando arena para doblar la tubería.

La arena es capaz de mantener la forma no solo en forma de una escultura en la orilla del mar, sino también para ayudar a mantener la forma del perfil durante el proceso de doblado, evitando el aplanamiento o el agrietamiento.

Esta operación es casi equivalente en el tiempo con el trabajo en un doblador de tubos y necesitará los siguientes materiales:

  • arena de cuarzo;
  • Gorros de madera de 10 a 20 cm de largo;
  • quemador de gas;
  • taladro
  • un cerdo cuyo diámetro es igual al radio de curvatura interno del perfil;
  • mazo de goma.

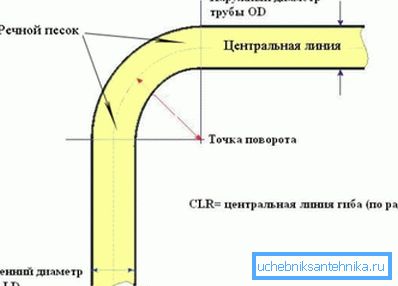

Patrón de doblado de arena de río

Presta atencion La arena debe pasar por 2 etapas de preprocesamiento antes de que pueda usarse: tamizado, lavado y secado final. Debe conservarse hasta su uso en un recipiente limpio.

Las instrucciones populares para doblar con arena incluyen operaciones secuenciales obligatorias.

  1. Un orificio de la tubería está fuertemente tapado con un tapón de madera.
  2. A través de otro agujero se vierte arena a un nivel tal que la segunda tapa entre.
  3. El agujero restante se sella herméticamente.
  4. Por medio de un cerdo se hace doblar. Si desea alcanzar un radio pequeño, la curva del quemador calienta la curva. Es importante no sobrecalentar la superficie y evitar la aparición de incrustaciones, lo que degrada la calidad de la tubería.
  5. Golpeando con un mazo de goma, la curva se lleva a la perfección.
  6. A partir del producto terminado tapado, quemado o perforado.
  7. Agitando y golpeando suavemente el relleno de vertido.

Perfil y armonía del agua.

Las heladas severas serán un asistente leal en la flexión, por ejemplo, tuberías de cobre. De las herramientas y materiales solo se necesitará agua y un cerdo. La tecnología también es bastante simple.

Enganchando firmemente un extremo del tubo con un tapón, se vierte agua en el interior y se tapa el segundo orificio. Después de que el agua se haya congelado completamente, el material está listo para su uso.

Cabe destacar que los esfuerzos físicos aplicados son mínimos: no se produce un aplanamiento y la sección transversal casi no se altera.

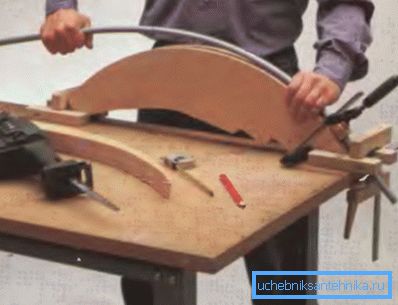

Flexión de tubo de duraluminio por patrón.

Use la primavera para doblar

Es flexible con el uso de un resorte en una cavidad de perfil que se basa en el principio de fuerza de contraacción interna. Además del tubo de perfil, soplete o soplete de gas y una plantilla del diámetro apropiado, necesitará un resorte cuadrado inusual. Está hecho de alambre de acero con un diámetro de 2 a 4 mm, que se dobla con el tamaño de la sección transversal un poco menos que la sección interna de la tubería.

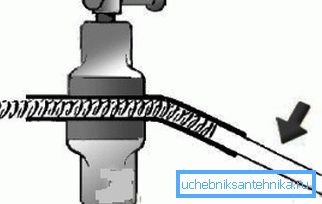

Esquema de doblado de tubo con muelle interior.

Presta atencion El resorte debe estar muy cerca de la cavidad del perfil. El espacio óptimo entre la sección exterior del resorte y la tubería interna es de 1.5 a 2 mm.

Al colocar el resorte dentro de la pieza de trabajo, el soplete comienza a procesar la superficie de la parte deformable del producto. Suficiente parte calentada, asegurando el disco, doble y lleve al radio deseado con sus propias manos.

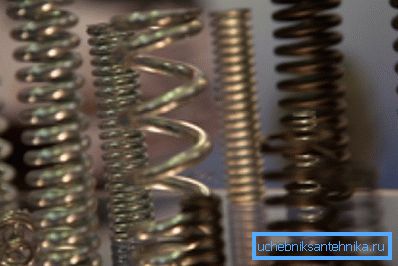

La primavera facilitará el doblado de tuberías

Presta atencion No ignore las pautas de seguridad. El precio del descuido es demasiado alto. Los guantes, gafas y alicates de protección para sujetar tuberías calientes protegerán de forma fiable contra las quemaduras. Para la seguridad contra incendios debe estar al lado de un recipiente con agua o arena.

Resumiendo

El ámbito de aplicación de las tuberías de perfil es suficientemente amplio. El alto costo de las dobladoras de tubos profesionales diseñadas para trabajar con este material a menudo hace que sea imposible usarlas.

Se hace difícil darse cuenta de las ideas del autor. A veces, la situación solo se puede salvar doblando la tubería de perfil con sus propias manos.

El video en este artículo muestra un ejemplo de cómo doblar una tubería de perfil.
