Dobladora de tubos para la propia tubería.

02-06-2018
Tubos

Uno de los materiales más demandados, cuando se realizan trabajos de construcción del tipo más diferente, son las tuberías de metal. En particular, estamos hablando de tubos de forma rectangular. En el hogar, se utilizan para hacer varios diseños de cenadores, cobertizos y extensiones. Y todos los que han tratado con ellos saben que muy a menudo es necesario doblar estas tuberías.

El problema se puede resolver de varias maneras, una de las más efectivas es el uso de un doblador de tuberías. Esta herramienta especial se puede encontrar en el mercado de la construcción sin problemas. Sin embargo, debe decirse que el precio de tales dispositivos suele ser bastante alto.

Sugerencia Si no estamos hablando de actividad profesional, entonces para ahorrar sería mucho más conveniente hacer un doblador de tubo para el tubo con sus propias manos.

Ámbito de aplicación

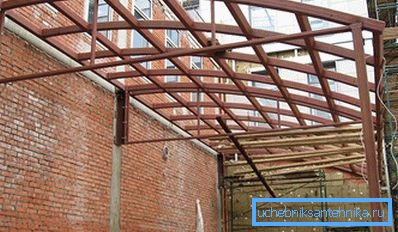

Cobertizo de dosel doblado

Para una comprensión más completa del problema, es necesario decir algunas palabras acerca de dónde se utilizan exactamente los dobladores. Como se mencionó anteriormente, la aplicación principal de estos dispositivos es la construcción, donde doblar la tubería es a menudo una acción necesaria. El problema principal es que, sin una adaptación especial, este proceso es extremadamente difícil de implementar. Es casi imposible doblar un perfil sin un pliegue en la pared, y cualquier otra tubería puede ser. Pero, si utiliza un doblador de tubos, puede lograr un doblez uniforme del tubo en un ángulo de hasta 180 grados sin ningún problema posterior.

¿Qué son los dobladores?

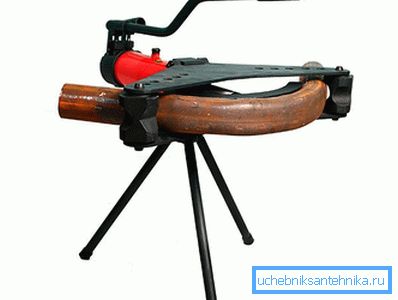

Dispositivo hidráulico manual

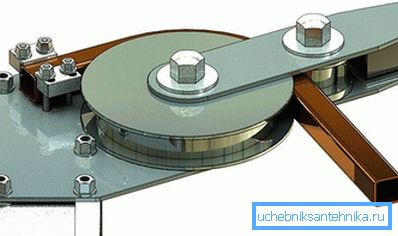

Unidad manual de montaje de tubos

En cuanto a qué tipos de dobladoras de tuberías se pueden encontrar, aquí es necesario decir que existen bastantes variedades de este dispositivo especial y que diferirán de varias maneras.

  • En primer lugar, estamos hablando del hecho de que puede encontrar modelos profesionales y opciones para, por así decirlo, uso económico. Se diferenciarán no solo en sus dimensiones, sino también en su principio de funcionamiento. Esto significa que los modelos profesionales generalmente son accionados por un motor eléctrico y los sistemas hidráulicos se utilizan durante la operación, pero las máquinas de doblado de tuberías domésticas probablemente serán mecánicas y funcionarán debido a la fuerza muscular de la persona. Como es fácil de adivinar, el doblador manual de tuberías será mucho más pequeño y más barato que su contraparte profesional.
  • Además de las diferencias antes mencionadas, se puede mencionar que los dobladores de tubos difieren en el diámetro de los tubos con los que pueden trabajar.
  • Los modelos también difieren en la forma de plegado. Así es posible distinguir los dobladores de tubos de tipo arbaletny, spring y segment.

Principio de funcionamiento

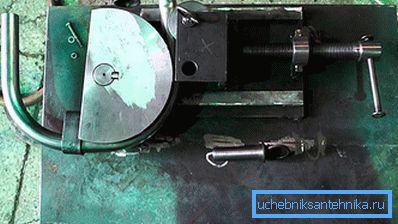

Dobladora de tubos en el trabajo

Antes de continuar con el proceso de ensamblar un instrumento como un doblador de tubería manual, debemos decir algunas palabras sobre en qué se basa el principio de su funcionamiento. Pero el punto es que la tubería colocada en la máquina se dobla alrededor de una plantilla redondeada que tiene un radio de superficie dado, o la flexión se produce como resultado de una presión mecánica uniforme en su superficie desde un lado. Es preferible en la mayoría de los casos, ya que es más fácil de fabricar, será la segunda opción. Que será discutido a continuación.

Fabricación

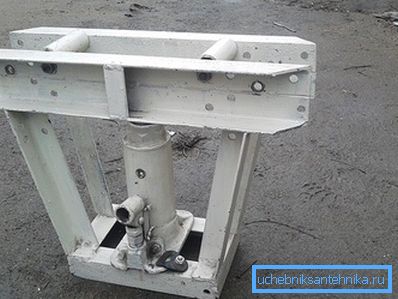

Marco de fabricación

Para hacer una máquina de alta calidad para doblar tubos, el trabajo debe realizarse en etapas.

Preparacion

Como en la mayoría de los casos, si necesita un trabajo de alta calidad, debe comenzar con una preparación cuidadosa. Y aquí estamos hablando no solo de la necesidad de preparar los materiales que se necesitarán, sino que también vale la pena tener cuidado de que todas las herramientas necesarias estén disponibles.

Materiales y herramientas

Herramienta

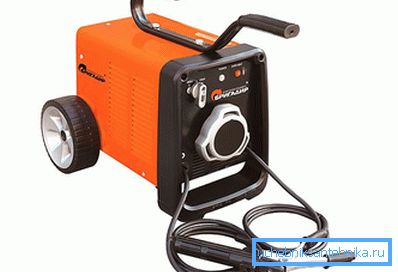

Maquina de soldar
  • Esquina de metal. Se realizará desde el propio bastidor de la máquina. Aunque puedes usar un material diferente, como los mismos tubos en forma.
  • Necesitará tres rodamientos de eje giratorio. Puedes buscar listas para usar, pero puedes hacerlas tú mismo.
  • No podrá prescindir de sujetadores como varios pernos y varillas.
  • Búlgaro con discos de corte para metal.
  • Maquina de soldar
  • Aparatos de medición (ruleta, ángulo, nivel, etc.).
  • Herramienta de trabajo (juego de llaves, destornilladores, martillo, etc.).
Dibujo

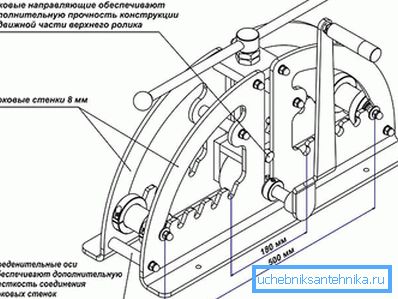

Además, es necesario hacer de forma independiente o tomar prestados de la literatura especial los dibujos del futuro accesorio. Por lo tanto, en la etapa preparatoria será posible determinar los matices del diseño, lo que acelerará significativamente el proceso de ensamblaje inmediato.

Marco

Marco

Si se completan todos los pasos preparatorios, puede proceder a trabajar. Primero necesitas hacer un doblador de bastidor. No hay nada difícil. Está hecho de metal de ángulo o tubos. El material se corta con amoladoras y los elementos estructurales se sujetan mediante soldadura. Se puede agregar que las dimensiones físicas del marco se pueden elegir sobre la base de consideraciones personales, pero al mismo tiempo, la altura óptima del marco será si está varios centímetros por encima del cinturón de la persona que va a trabajar.

Sugerencia Si usamos los términos de geometría, entonces el marco en general es un paralelepípedo. Aunque puedes usar otras opciones.

Ejes

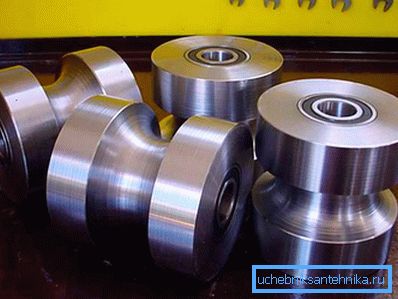

Ejes

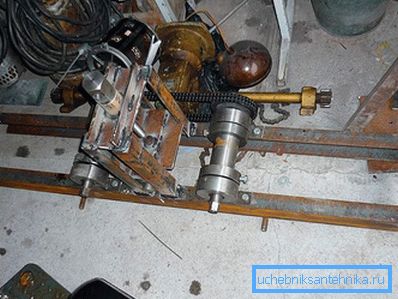

Una vez que el bastidor principal está listo, se le unen ejes giratorios. Para estos fines, puede utilizar abrazaderas de sujeción, que pueden ser atraídas al marco con pernos o unidas por soldadura. El significado general es que los dos ejes deben fijarse en el plano superior del marco. Si los ejes se fabrican de forma independiente, entonces, como ejemplo, puede citar chatarra de acero de la longitud deseada, sobre la cual se colocan rodamientos de bolas en ambos lados.

A continuación, debe hacer una pequeña estructura auxiliar para la instalación del tercer eje. La idea es que se instale de tal manera que se pueda mover en un plano vertical. Para ello, se une a un marco metálico especial, con altura ajustable. Un mango está unido a este eje para girarlo. Para una mayor confiabilidad del diseño y facilitar el trabajo con el dispositivo, todos los ejes pueden interconectarse adicionalmente por medio de una cadena de transmisión. Para ello, las estrellas están soldadas a los ejes. El resultado es que cuando giras uno de ellos, los tres girarán.

Finalización del trabajo

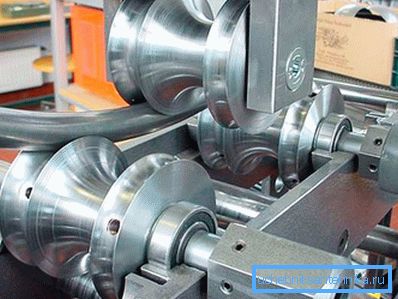

La dobladora de tubos está lista para funcionar.

Como etapa final del trabajo, es posible llevar a cabo el procesamiento externo de todo el dispositivo. Esto se refiere a su pintura o revestimiento con otra composición anticorrosiva. En cuanto a la fabricación de dispositivos principalmente metálicos, tal procesamiento es necesario. Después de eso, el doblador de tubos puede considerarse listo.

El dispositivo funcionará de la siguiente manera:

  • Eje montado sobre un trípode se levanta.
  • Un tubo se inserta entre él y los dos ejes en el marco.
  • El eje superior cae al plano de la tubería y se fija con una ligera presión en la superficie.
  • Usando la manija, el eje gira, y la tubería se mueve entre los ejes, recibiendo una cierta carga en el costado, mientras adquiere un pequeño radio de curvatura.
  • Luego, el eje se aprieta un poco más, y el tubo se tira en la dirección opuesta, y el radio de curvatura aumenta.
  • El procedimiento se repite hasta que la tubería haya tomado el radio de curvatura requerido.

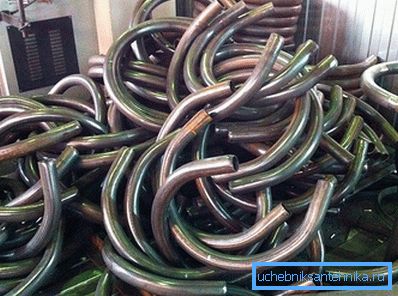

Tubo doblado
Por lo tanto, es posible lograr una flexión uniforme de la tubería casi hasta el anillo, mientras que no habrá daños en las paredes, lo que significa que retendrá todas las propiedades operativas.

Puede agregar que para mejorar la adaptación y facilitar el trabajo con él, será muy útil conectar un motor eléctrico a la máquina. Gracias a su uso, el trabajo se llevará a cabo de manera mucho más rápida y sencilla, pero al mismo tiempo habrá un enlace a la red eléctrica y kilovatios adicionales en el medidor.

Es bastante simple hacer el doblador de tubería manual. Además, gracias a esto, puede ahorrar una cantidad bastante decente, porque incluso si compra todos los materiales para la fabricación, el precio de emisión será varias decenas de miles de rublos menos que la compra de la opción final. Si todas las herramientas y materiales necesarios están a la mano y hay algo de experiencia en el manejo de todo esto, el trabajo puede llevarse a cabo durante el fin de semana.

En conclusión, debe agregarse que el trabajo en la fabricación de dobladoras de tuberías es potencialmente traumático y, por lo tanto, las normas de seguridad son obligatorias y deben seguirse estrictamente.

Lea los artículos que describen otras operaciones de tubería:

  • Cómo doblar una tubería de cobre.
  • Cómo soldar un tubo de perfil.
  • Cómo cocinar tubos de soldadura eléctrica.

El video

El autor del video hizo un doblador de tubería manual del metal comprado en la estación receptora de chatarra. En este video, complete las instrucciones para ensamblar tal doblador de tubería.

Este video muestra cómo hacer una simple dobladora de tuberías en el garaje:
