Doblado de tubos: cómo doblar una pieza en casa

Las tuberías de acero y plástico no solo se utilizan para organizar los sistemas de suministro de agua, alcantarillado y calefacción. Hacen muchos otros diseños útiles. Pero, de hecho, y en otro caso, uno de los procesos más complejos es la flexión de tuberías en un estado frío. Consideremos su descripción con más detalle.

Parámetros de doblado de tubos

Como la mayoría de los otros procesos tecnológicos complejos, el doblado de tuberías está regulado por estrictas normas tecnológicas.

Necesitas seguir muchos matices:

• Al doblar la pieza no debe aplanarse o rasgarse.;
• durante la flexión es necesario asegurarse de que el material no esté arrugado corrugado;
• Asegúrese de observar el radio de curvatura mínimo, que depende del material de la tubería, el grosor de su pared y el diámetro.

La instrucción, fijada por GOST 3262-92, proporciona un radio de curvatura diferente para tubos metálicos redondos. Cuanto más gruesa sea la pieza, mayor será el radio mínimo de curvatura.

Al doblar con las manos, debe cumplir con los siguientes requisitos:

• para tuberías con un diámetro de hasta 20 mm, el radio de curvatura mínimo es de 3 diámetros exteriores;
• para piezas grandes - 4.

Cabe señalar que la flexión en caliente permite reducir a la mitad estos valores, pero requiere el uso de equipos especializados. Esto sucede porque el proceso de calentamiento aumenta considerablemente la plasticidad de las tuberías de metal.

Presta atencion Los productos de pared gruesa diseñados para la disposición de tuberías de agua son muy difíciles de doblar. Por lo tanto, para evitar problemas, no se recomienda utilizar el radio de curvatura mínimo. Si es necesario, es mejor utilizar accesorios.

Es aún más difícil doblar tubos cuadrados (perfilados). Para este propósito, se utilizan dispositivos especiales, equipados con un mandril, una parte de acero flexible que encaja dentro de la parte cuando se dobla y evita la formación de pliegues o corrugaciones.

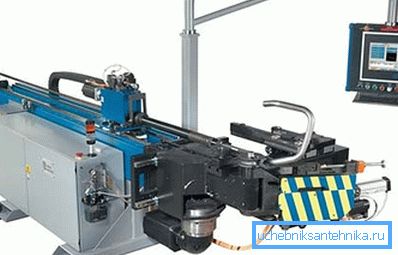

Los profesionales utilizan dobladoras de mandril CNC especiales (controladas por un sistema computarizado), con la ayuda de las cuales se obtiene la redondez más suave.

La tubería de aluminio doblado, así como los productos de cobre y latón, requieren menos mano de obra, ya que estos metales son muy dúctiles. Sin embargo, la física del proceso no cambia.

Cuando se dobla, la superficie interna de la vuelta se vuelve más gruesa y deformada, y la externa se vuelve más delgada. Esto afecta la resistencia y degrada las características técnicas de las piezas. No importa si se usó tecnología fría o caliente.

Doblado independiente de tubos

Piezas de acero

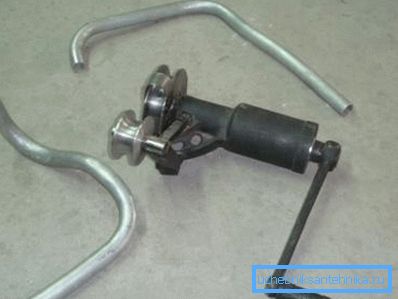

Para el doblado de productos metálicos se utilizaron dobladoras de tubos manuales, que tienen varias boquillas diferentes para procesar piezas de diferentes tamaños y de diferentes materiales. La mayoría de las veces utilizan un gato hidráulico, que permite procesar una tubería de paredes gruesas.

Si necesita hacer una o dos curvas, es recomendable ponerse en contacto con los plomeros del departamento de vivienda. Por lo general, tienen un dispositivo similar, y el precio de los servicios será pequeño.

En casos extremos, puede hacer una curva con la ayuda de las herramientas disponibles, pero requerirá una gran inversión de tiempo y esfuerzo.

Para el trabajo necesitarás:

• mesa de trabajo o mesa de carpintería;
• arena de río (su cantidad depende del diámetro de la tubería);
• un tocho cilíndrico de metal, cuyo radio es lo más cercano posible al tamaño de la curva del tubo;
• dos tapones para sellar los extremos de las tuberías;
• soplete de gas (soplete).

El trabajo se realiza en la siguiente secuencia:

1. La arena debe limpiarse de impurezas y calcinarse con un quemador hasta que deje de fumar cuando se calienta.
2. La pieza de trabajo cilíndrica se fija en la prensa de la unión, que, a su vez, debe estar unida a la mesa de trabajo, de lo contrario, toda la estructura girará.
3. Para que la tubería retenga su sección transversal interna, debe llenarse con arena de río calcinada. Para que no se duerma lo suficiente, los bordes de la tubería están bloqueados con atascos de tráfico.

Sugerencia La arena se debe verter lo más fuerte posible. Selle con un palo de madera o tocando la tubería.

1. Luego, un extremo de la pieza de trabajo se inserta entre el tope y el mandril usado, y el otro se dobla en la dirección correcta. Si el tubo es demasiado corto, se puede poner otra parte en su extremo, que servirá como palanca. El ángulo debe hacerse 2-3 grados más, ya que la tubería recuperará parcialmente su forma después del cese de la exposición.
2. Si necesita una curva fuerte, el quemador de gas lo ayudará. Con su ayuda, necesita calentar la pieza en la curva para obtener un color cereza y luego doblar la tubería. Para sacar el aire caliente del producto, es necesario perforar pequeños orificios en los atascos de tráfico.
3. Al final del trabajo, se retiran o cortan los tapones y se vierte la arena.

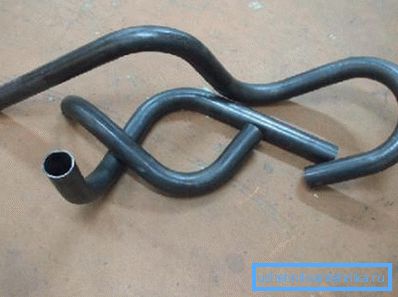

La pieza doblada terminada debe ser revisada para detectar defectos:

• inspeccione el lugar del pliegue y asegúrese de que no haya grietas, estrías, daños metálicos y ondulaciones;
• barrer el lugar de la curva de la escala y la escala;
• si es necesario, corte los hilos del tamaño requerido en los extremos del espacio en blanco.

Tubos de metales blandos.

El procesamiento de tuberías de cobre, latón o aluminio es casi el mismo que en la sección anterior. Dichos productos pueden doblarse sin calentarse, pero al mismo tiempo se recomienda rellenar el espacio interno de la pieza con colofonia fundida.

Cuando necesite doblar la pieza de trabajo al mínimo diámetro posible, se recomienda seguir calentando el material. Será más fácil trabajar, pero si aparecen defectos, será más difícil corregirlos: será necesario recalentar.

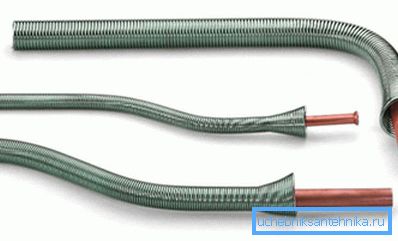

Nota En lugar de arena o colofonia para llenar el espacio interior, puede usar un resorte de diámetro adecuado. Se venden en tiendas especializadas.

Si a menudo se opone a varias tuberías, es recomendable no atascarse y conseguir un doblador de tuberías especial para doblar tuberías, lo que le permite procesar fácil y rápidamente una gran cantidad de espacios en blanco.

Conclusión

El más cualitativo, por supuesto, es el doblado de tubos con mandril, que se realiza mediante máquinas controladas por máquinas. Sin embargo, en casa, puede doblar el detalle de la calidad si sigue cuidadosamente las recomendaciones anteriores. Puedes aprender más sobre esto en el video de este artículo.
