Distribuidor de distribución para calefacción de viviendas.

El calentamiento independiente independiente de una casa privada es útil, pero solo si está bien regulado. A veces sucede que tomaron una caldera de alta calidad, y el cableado se soldó correctamente, y no había suficiente calor en la casa.

A menudo, la causa de este malentendido malentendido es la falta de un distribuidor múltiple, que se puede comprar o hacer a mano, pero es imposible distribuir racionalmente la calefacción en casas de campo medianas y grandes.

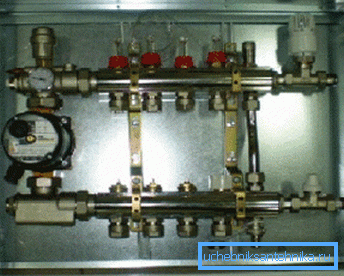

Foto de distribuidor local con bomba de circulación.

¿Por qué instalar un colector?

Al tener una educación técnica elemental, es fácil comparar cosas simples. El diámetro de la boquilla que sale de la caldera es a menudo mucho más pequeño que la suma de los diámetros de los tubos que se extienden a cada punto. Algunos intentan compensar esto instalando una potente bomba de circulación, pero cualquier sistema tiene su máximo y si lo ignora, el sistema fallará o el consumo de combustible aumentará considerablemente.

Para hacerlo más claro, veamos un ejemplo. La salida de la mayoría de las calderas de calefacción de gas domésticas de pared es?

Supongamos que alimenta 3 puntos:

  1. sistema de radiador de pared;
  2. caldera de calentamiento indirecto;
  3. Contorno de suelo caliente.

El tubo de alimentación para cada punto tiene una sección transversal de 1 pulgada. Obviamente, la tubería en? no podrá suministrar totalmente tubos de 3 pulgadas, simplemente no hay suficiente refrigerante.

Fábrica de colector de latón.

Hay casos en que el cableado del radiador funciona normalmente, pero solo hasta el momento en que se enciende el piso caliente. Después de eso, los radiadores están ligeramente calientes y el suelo no se calienta. Una caldera más potente no es una opción, en la mayoría de los casos es suficiente para instalar un distribuidor de distribución del sistema de calefacción.

Dispositivo y principio de funcionamiento.

Es posible que ya hayas notado que el precio de los distribuidores puede fluctuar bastante fuertemente. Depende de muchos factores, pero el principio de funcionamiento y el dispositivo general de la unidad son los mismos en todos los modelos.

¿Cómo funciona el colector de calefacción?

De hecho, el distribuidor es un tanque intermedio en el que se recoge el refrigerante antes de ser liberado en el sistema. Si lo explicas con los dedos, imagina un barril en el que se hacen varios agujeros y se instala un grifo en cada agujero. Ahora puedes regular el flujo de fluido de los grifos.

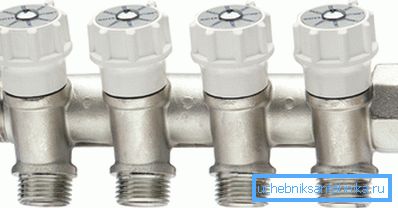

Válvulas de ajuste de presión.

Por supuesto, dijimos exagerado, en realidad, la unidad de distribución del peine es mucho más compleja. Para que el sistema funcione claramente, una capacidad materna con entradas integradas no es suficiente.

Aquí también se instalan válvulas de ajuste, válvulas de cierre para purga de aire, termómetros para control de refrigerante y manómetros. En sistemas serios, además de la bomba de circulación general, se puede instalar una bomba separada en cada rama.

Además, un colector de pleno derecho consta de al menos 2 tanques. Un peine es responsable del flujo de refrigerante, el otro tiene la función de controlar el retorno. Como resultado, es posible ajustar la velocidad de flujo del refrigerante para cada rama, además, si es necesario, la rama se puede apagar por completo.

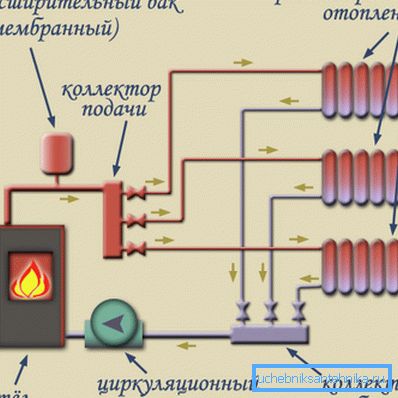

El esquema general de instalación de válvulas.

Dos tipos de valvulas

Los distribuidores modernos se dividen convencionalmente en 2 tipos principales, difieren principalmente en el propósito y también en el tamaño.

La primera categoría de unidades está diseñada para la instalación de sistemas de calefacción potentes en edificios bastante grandes. Tal distribuidor de distribución del sistema de calefacción se instala en la sala de calderas y tiene 2 peines volumétricos, cuya sección transversal puede comenzar desde 100 mm y más.

Equipamiento en la sala de calderas.

Se instala una bomba de circulación adicional para el sistema de calefacción en cada boquilla del peine de suministro, además de la válvula de cierre. El tubo de retorno, como norma, se completa solo con válvulas de cierre. Una característica distintiva de tales sistemas es la presencia de las llamadas flechas hidráulicas.

Hydroarrow permite que, de manera más suave, sin caídas repentinas, distribuya el refrigerante entre diferentes circuitos de calefacción. Es simple, es un tubo de gran diámetro con varias derivaciones. El manual de instalación tampoco causa dificultades, de hecho, un cortocircuito está dispuesto entre los peines de alimentación y retorno.

El segundo tipo es un sistema local diseñado para calentar un espacio pequeño, una habitación individual o un bloque. Fundamentalmente el circuito del equipo no es diferente. Así como en el primer caso, se instalan 2 peines, avance y retroceso.

Pero si los distribuidores de la sala de calderas están diseñados para reemplazar completamente el líquido frío por uno caliente, entonces los dispositivos locales solo mezclan agua tibia con agua fría y la introducen en el sistema.

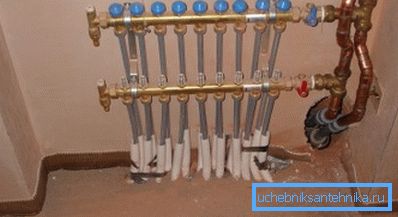

Distribuidor local para calefacción por suelo radiante.

La función de las flechas hidráulicas aquí a menudo se realiza mediante una bomba de circulación adicional. Lo que debido a la diferencia de temperaturas, en el trabajo captura agua tibia y, al mezclarla con agua fría, la lanza al sistema. A primera vista, toda la estructura puede parecer innecesariamente complicada, pero es este diseño el que permite una distribución óptima del calor en la casa.

Importante: El diseño anterior está diseñado para grandes sistemas. Para una casa pequeña, estas dificultades son innecesarias, solo hay un sistema local para 3 a 5 sucursales.

Hydroarm con manómetro.

Consejos de autoensamblaje.

Distribuidor de colectores de calefacción de sus propias manos para recoger fácilmente. Como ya entendiste, el diseño en sí es bastante simple y directo.

La pregunta principal es cuántas funciones adicionales desea incorporar en su sistema.

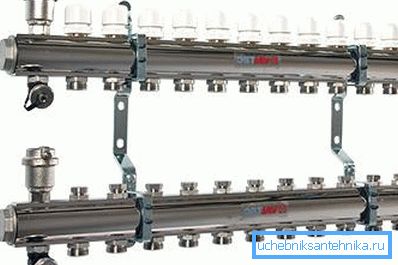

Peines de acero.
  • Si hablamos del distribuidor destinado para la instalación en la sala de calderas, estas estructuras deben diseñarse para una presión y una temperatura constantes y suficientemente altas.. Resistir tales pruebas solo puede metal. Por lo tanto, para el diseño de tales sistemas se necesitará soldadura eléctrica y la capacidad de cocinar naturalmente.
  • La configuración del tubo madre en sí, en la que se basarán las salidas al sistema, no importa mucho.. Pero por experiencia podemos recomendar el uso de tuberías de sección cuadrada o rectangular. También se pueden usar rondas, pero son más difíciles de marcar y cocinar.
  • El sistema local no tiene requisitos tan estrictos, por lo que se puede ensamblar a partir de materiales más asequibles.. Actualmente, los tubos y accesorios de polipropileno son los más adecuados para el autoensamblaje en condiciones artesanales. Se puede alquilar un soldador, comprar tijeras y las instrucciones de instalación están disponibles para todos.

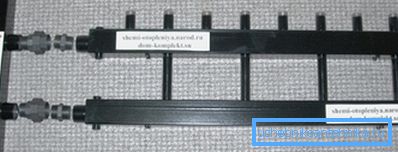

La unidad hecha de tubos cuadrados.
  • Se debe comenzar con la fabricación de flechas hidráulicas.. Como se mencionó anteriormente, un tubo común es adecuado para esto, cuyo diámetro excede 3 veces el diámetro del tubo de trabajo, tapado en ambos lados. Se hacen 5 puntos en la aguja hidráulica, los primeros desde arriba para la purga de aire, los siguientes dos son para conectar la caldera. El par restante sirve para conectar las matrices.
  • Los peines distributivos de salida y retorno son absolutamente idénticos.. La única diferencia puede estar en la ubicación de las boquillas. Si en ambos peines los tubos suben o bajan, es mejor colocarlos en un patrón de tablero de ajedrez. En pocas palabras, los pasadores del peine superior deben desplazarse en la mitad del tramo en relación con la estructura inferior. Por eso será más conveniente conectar las tuberías.

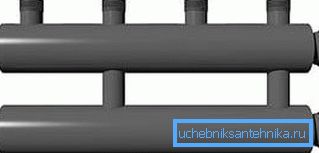

El distribuidor de tubos redondos.

Consejo: si tiene un buen conjunto de herramientas, un gran deseo y manos doradas, no será difícil soldar el distribuidor de distribución de calefacción con sus propias manos. Pero a menudo es mucho más rentable y más rápido comprar todos los detalles de la construcción por separado y ensamblarlos en el sitio, será mucho más barato que tomar el ensamblaje como ensamblaje.

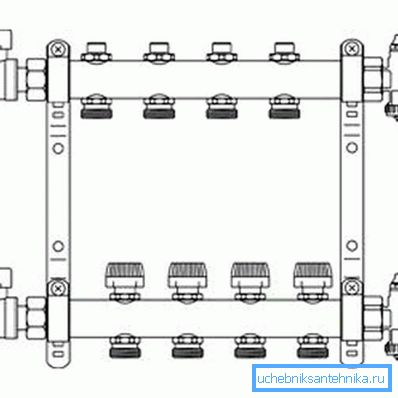

Esquema de los peines de montaje.

En el video puede encontrar información más completa sobre el tema de los colectores de calefacción.

Conclusión

Antes de comprar o diseñar la unidad con sus propias manos, debe calcular las características del sistema para su habitación específica. El coleccionista, hecho con una reserva, no causará daño, pero si comete un error en una dirección más pequeña, todo el trabajo se hará en vano. Por lo tanto, si usted está lejos de la ingeniería de calor, es mejor pedir el cálculo a un profesional, el precio de dichos servicios no es excelente, pero el error puede costar más.

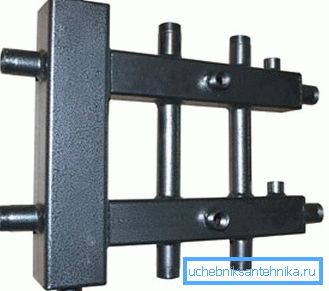

Colector con aguja hidráulica integrada.
