Distribución de tuberías de alcantarillado en una casa

Cada casa moderna está necesariamente equipada con todas las redes de ingeniería necesarias. Simplifican enormemente la vida y la hacen cómoda. Por ejemplo, la presencia de aguas residuales en una casa privada le permite mantener la casa limpia y evitar la aparición de un olor desagradable. Si anteriormente se utilizaron tuberías de hierro fundido para tales sistemas, ahora todo ha cambiado significativamente. Las tuberías plásticas de alcantarillado simplificaron varias veces el proceso de distribución de aguas residuales. En este artículo, veremos los principales consejos y recomendaciones sobre cómo instalar la tubería de alcantarillado en una casa privada.

Elección de tuberías y componentes.

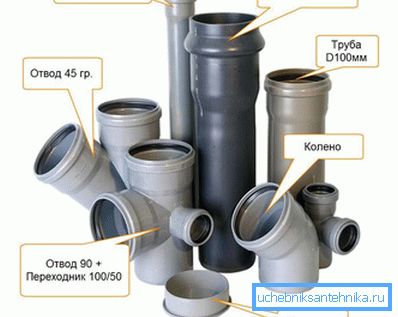

Para conducir las aguas residuales dentro de la casa, debe comprar tuberías con enchufes. Esto permitirá ensamblar todo el sistema de manera muy rápida y eficiente. Cada campana está equipada con una goma de sellado, lo que hace que la unión de la tubería quede firme. Para la distribución de alcantarillas en una casa privada, se requerirán tuberías de diferentes diámetros, por ejemplo, 110, 50 y 32 mm y diferentes accesorios: codos, tees, codos y similares.

Por lo tanto, para el tubo ascendente se requerirá O110 mm. Para el cableado principal en el suelo - O50 mm.

Sugerencia Cuando se distribuye, es importante cuidar la presencia de un sello hidráulico, que está disponible en los sifones ordinarios. Cada artículo instalado (una lavadora, un fregadero, una ducha, etc.) debe estar equipado con un sifón. La única excepción es el inodoro, ya que tiene una trampa de agua incorporada.

Por lo tanto, para la disposición del sistema de alcantarillado interno necesitará:

• Tubos de diferentes diámetros.
• Escotillas de inspección.
• Grifos con tubos de conexión en cada planta.
• Talones
• Compensadores.
• Acoplamientos.
• La rodilla
• Camisetas
• Cruces
• Sujetadores especiales.

Secuencia de cableado

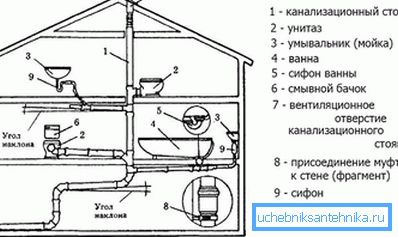

Para un trabajo exitoso, en primer lugar se recomienda dibujar un proyecto o un esquema de tendido de tuberías. Si tiene varios pisos, entonces todas las líneas horizontales deben dirigirse a un elevador. Esto hará solo una canalización de alcantarillado. Debido a la proximidad al elevador del baño y el inodoro, es fácil organizar una pendiente suficiente de la tubería.

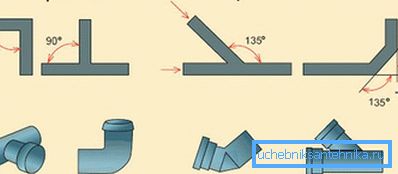

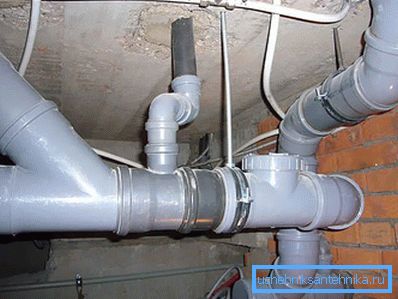

Donde se conectarán las líneas verticales y horizontales, se instalará una T o travesaño, dependiendo del diseño. En la sala del sótano se debe tener en cuenta la pendiente de la salida de la tubería hacia la calle. Después de todo, las aguas residuales al aire libre también deben tener suficiente pendiente. Para crear presión adicional en el sistema, puede incrustar una amoladora o bomba. Las secciones verticales de las tuberías están necesariamente instaladas en cada te. La altura es ajustable dependiendo del accesorio de plomería utilizado.

Sutileza construir aguas residuales

Si hay secciones de tubería curvilíneas en el circuito, entonces se pueden usar accesorios no roscados convencionales. Colocando tuberías en la cocina, se recomienda la pendiente para realizar un poco más. Esto se debe al hecho de que en este lugar el agua jabonosa y aceitosa generalmente se fusiona. Para evitar la obstrucción, la pendiente de la tubería se realiza más de lo habitual.

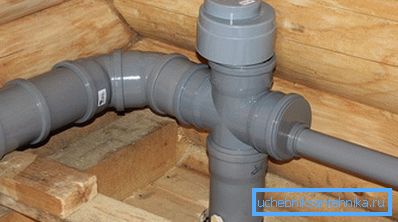

En cuanto al baño, en esta sala es obligatorio el tubo de ventilador montado. Realizará el papel de ventilación interna. Si no tiene la oportunidad de instalarlo, puede comprar una válvula de aire.

La válvula de ventilación funciona en un principio muy simple. A la presión normal del sistema, la válvula permanece cerrada. En el momento de la reducción de presión, la válvula comienza automáticamente a extraer aire del ambiente externo, por lo que se abre. Esto es necesario debido a que el drenaje de los drenajes en el sistema crea un vacío. Puede provocar la extracción de líquido del sello de agua. Como resultado, todos los olores desagradables comenzarán a penetrar dentro de la casa.

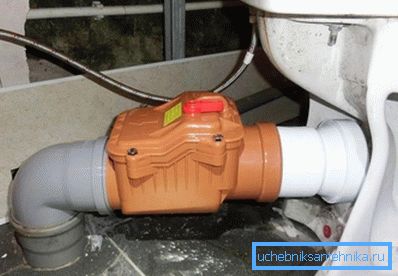

Sugerencia Al comprar una válvula de aire, es importante no confundirla con una válvula de retención, ya que este elemento se utiliza para evitar el desbordamiento en el momento de bloqueo de la tubería vertical en un edificio de apartamentos.

El proceso de distribución de aguas residuales en la casa puede verse influido por varios factores, por ejemplo:

• Nivel de profundidad de un tanque séptico.
• ¿Hay un sótano, en su caso, cuál es su profundidad.
• Diseño
• Cuántas personas vivirán en la casa.
• Número de pisos.

Si no hay barreras de alivio complejas en el camino, será muy fácil organizar un sistema de gravedad. Por otro lado, si es imposible organizar una pendiente natural, entonces se debe instalar una bomba fecal adicional.

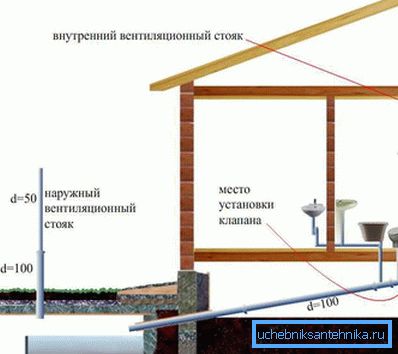

Disposición de la casa de una sola planta.

Si su casa tiene un piso sin sótano y ático, entonces el esquema de todo el sistema será muy simple. El esquema general podría verse así:

• Si la cocina y el baño / baño tienen una pared común, entonces se extiende una línea horizontal de la tubería.
• Desde el punto más alejado hasta el elevador principal, la pendiente debe ser de 2 °.

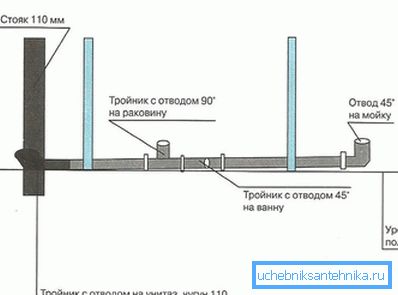

• Poco a poco, los accesorios de plomería están conectados a la carretera horizontal. La conexión es a través de un tee.
• El inodoro está conectado al elevador a través de la araña.

En este caso, será fácil organizar un sistema de gravedad que durará muchos años. Lo más importante es soportar el ángulo de inclinación. Si desea agregar un baño y un baño en el mismo piso, la carretera puede verse afectada. Por esta razón, necesitarás construir un elevador adicional.

Sugerencia En lugares adecuados, no se olvide de construir una revisión en el tronco. Será necesario en caso de bloqueo.

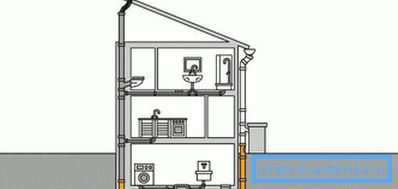

Cableado en un edificio de gran altura

Si una casa privada tiene varios pisos, entonces, el número de baños y aseos aumentará. Como resultado, se incrementará la carga en la carretera. El proceso de instalación será un poco complicado. Para hacer el trabajo correctamente, debes seguir las reglas. Por ejemplo, el inodoro en el segundo piso debe colocarse estrictamente sobre el inodoro en el primer piso. Esto también se aplica a la tubería del ventilador, que será una continuación del elevador principal. Esta tubería debe elevarse 1.5 metros sobre el techo.

Con respecto a la distribución horizontal de tuberías en los pisos, la tecnología no es diferente. De hecho, el diseño de la tubería será idéntico en cada piso.

Sugerencia En lugares donde el elevador pasa a través de la losa, es necesario instalar juntas de expansión. Son necesarios para un aumento o disminución lineal de la longitud de las tuberías.

Especial atención merece y cierres de tuberías de alcantarillado. La tubería debe estar bien sujeta. Para ello se recomienda utilizar pinzas metálicas. El punto inferior de la tubería vertical debe tener un drenaje para drenar las alcantarillas.

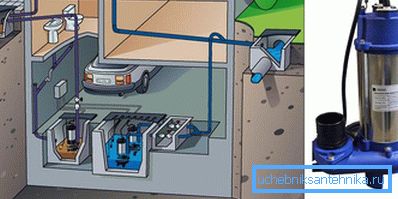

Si uno de los locales se encuentra debajo del tanque séptico y tiene accesorios sanitarios, se necesitará una bomba fecal, ya que obviamente no habrá flujo de dinero aquí. La bomba fecal se instala inmediatamente después del consumidor. También hay una variante con la fabricación del colector, que recogerá todos los desagües de esta sala. Después de eso, desde allí, las bombas bombearán todas las aguas residuales a la planta de tratamiento.

Sugerencia El sistema de alcantarillado que utiliza una bomba fecal es volátil. Esta es una instalación bastante costosa que puede romperse en el momento más inoportuno. Por lo tanto, considere el sistema de tal manera que prescindir del uso de una bomba fecal.

Por lo tanto, hemos revisado con usted las características principales y los matices del diseño del sistema de alcantarillado en una casa privada. Cabe señalar que este trabajo es bastante realista para realizar de forma independiente sin la participación de especialistas.
