Distribución de tuberías de agua: esquemas y materiales

13-06-2018
Tubos

¿Qué tuberías deben usarse para disolver el agua en un apartamento o casa de campo nuevo? ¿Cómo conectar los accesorios de plomería? ¿Cuál es la diferencia entre la distribución en serie y el colector de tuberías de agua en un apartamento?

¿Cuál es más práctico? Tratemos de responder estas preguntas.

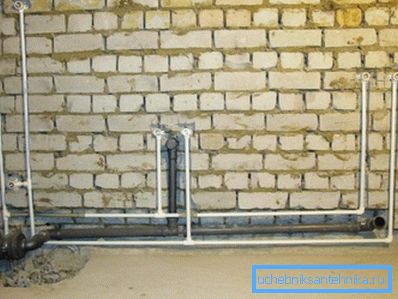

Tee (secuencial) cableado en una casa de campo en construcción.

Selección de materiales

Para empezar decidiremos sobre la elección de las tuberías.

Tenga en cuenta que ignoraremos la decisión, que es habitual en los hogares construidos en estilo soviético, tuberías de agua soldadas o ensambladas hechas de tubos de acero. Con una gran cantidad de opciones de materiales modernos, es simplemente imposible presentar argumentos sólidos a su favor.

¿Qué queda?

Lista de

  • Metal-plástico. La reputación de estas tuberías está bastante estropeada por los relatos de los accesorios de compresión actuales; sin embargo, no merecían críticas: la única razón de la fuga fue un error durante el montaje, el desplazamiento de los sellos de goma debido a la ovalidad de la tubería y el chaflán no removido. Además, los accesorios de la prensa durante unos diez años de su funcionamiento no se notaron en las fugas.

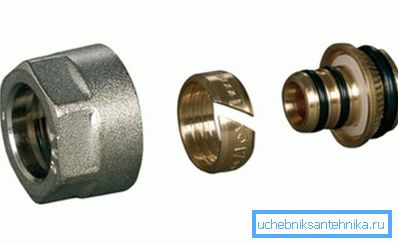

El desplazamiento de los anillos de goma durante el montaje provoca fugas.
  • Polipropileno. La distribución de agua usando tuberías de polipropileno requiere ciertas habilidades; Además, necesita una herramienta específica: un soldador a baja temperatura.

Para el agua caliente es mejor usar polipropileno, reforzado con fibra o papel de aluminio: el refuerzo reduce dramáticamente el alargamiento de la tubería cuando se calienta. Sin embargo, en las secciones largas y rectas aún necesita instalar compensadores - curvas en forma de U.

  • Polietileno reticulado. A diferencia del HDPE convencional, es mucho más resistente al calor y sirve perfectamente en agua caliente. Flexibilidad y sencilla instalación en los herrajes completan la imagen.
  • Acero inoxidable corrugado - La elección de un inquilino paranoico. La capacidad de tolerar temperaturas de hasta 130-140 grados y presiones de hasta 25 atmósferas se combinan con, nuevamente, flexibilidad y una sencilla instalación de accesorios de compresión.

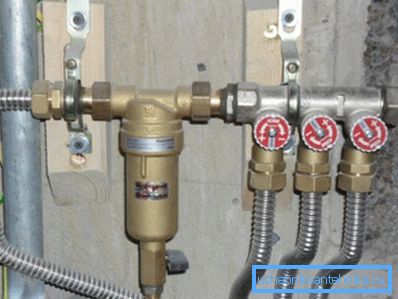

La instalación de la foto está hecha por tubos coreanos Kofulso.

Los gastos

El precio de las tuberías y accesorios es uno de los factores determinantes a la hora de elegir un material. ¿Cuánto costará el comprador el metro lineal de revestimiento en cada una de las opciones enumeradas?

Material Costo por metro, rublos
Polipropileno (reforzado), d = 20 mm. 120
Polietileno reticulado, d = 16 mm. 80
Metal, D = 16 mm 70
Acero inoxidable corrugado, D = 15 mm. 170

Tenga en cuenta que los precios dependen en gran medida del fabricante del producto. En comparación, utilizaron productos de marcas de aproximadamente el mismo nivel; Siempre puedes encontrar ofertas significativamente más caras o más baratas.

Parecería, todo está claro: los precios al por menor se distribuyen muy claramente.

Sin embargo, las tarjetas nos mezclarán con los costos adicionales.

  • Los accesorios más baratos son de polipropileno. Con un pequeño margen, el segundo lugar lo ocupan los accesorios para polietileno reticulado. Los productos para ensamblar plástico reforzado con metal y acero inoxidable corrugado son mucho más caros.
  • El metal-plástico se monta en accesorios de compresión con dos llaves ajustables; También ayudarán a construir una construcción de acero inoxidable. Para el polipropileno, se necesita un soldador con un costo de 600 a 1.500 rublos, para el polietileno reticulado, un extensor de 8-12 mil.

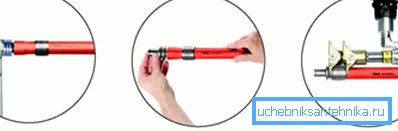

La instalación de polietileno reticulado requiere herramientas especiales.

El autor en el momento actual probablemente se ocuparía de los plásticos metálicos, simplemente porque ha estudiado bien todas las características de este material. Sin embargo, es muy posible que el lector haga su propia tabla de rangos.

Esquemas

Volvamos, sin embargo, a los diagramas de cableado. ¿Qué opciones son posibles?

Secuencial

Se puede ver, mirando en el baño de cualquier casa de construcción soviética. Todos los accesorios de plomería están conectados a un par común de tuberías: suministro de agua fría y agua caliente, ramificaciones hechas con tees.

Las ventajas de este esquema son la simplicidad y el bajo costo. ¿Tiene defectos?

El principal problema de la conexión en serie es la caída de presión en un accesorio de plomería cuando el agua fluye a través de otro. Las palabras ruidosas y ofensivas de la ducha a la persona que abrió el agua en la cocina son características de un esquema secuencial.

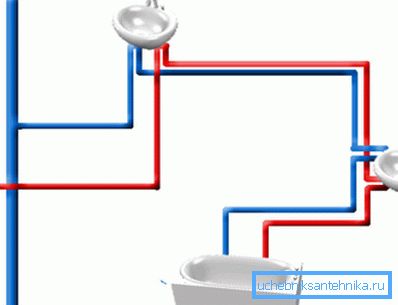

Distribución de agua del tee.

Coleccionista

En este caso, se suministra un colector desde el elevador o la entrada, equipado con válvulas de cierre para cada dispositivo. El forro de todos los grifos, duchas y aseos también es individual. Si la sección transversal de la tubería al colector es más alta que la del equipo sanitario, puede olvidarse de la caída de presión.

¿Cuál es la trampa? En un gran flujo de tuberías y el hecho de que estas tuberías de ninguna manera decoran las paredes.

Por cierto: si el cableado de las tuberías de alcantarillado y la tubería se realiza antes de terminar una nueva casa o apartamento, se pueden quitar las paredes falsas.

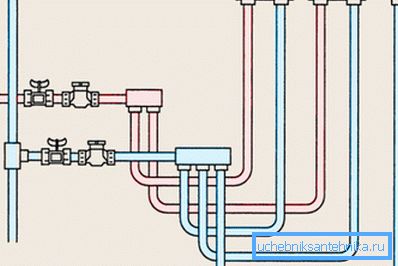

Circuito colector.

Mezclado

Ambos esquemas se pueden combinar dentro del mismo baño. Un ejemplo típico es cuando un lavabo, un fregadero de la cocina y un cubículo de ducha están conectados a través de un colector, y una lavadora y una taza del inodoro están conectadas a través de tees.

¿Qué esquema es mejor elegir al instalar una tubería de agua con sus propias manos?

  • Si en un apartamento de la ciudad todos los aparatos sanitarios están ubicados en la misma línea en un lado de la canalización vertical, nuestra elección es un cableado constante. La caída de presión al usar los materiales descritos se minimizará por su baja resistencia hidráulica.
  • En los hogares donde los elevadores se encuentran entre el baño y el inodoro o el baño y la cocina, es preferible tener un colector. El número de tuberías no cambiará, pero la concentración de válvulas en un punto será muy conveniente.

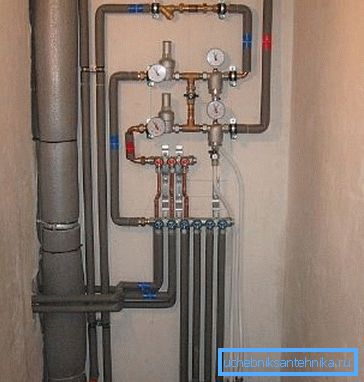

Si los consumidores de agua están ubicados a ambos lados de la tubería vertical, el colector está justificado.
  • La instrucción para la casa está nuevamente determinada por su diseño. En general, el colector se justifica donde a menudo el uso simultáneo de varios puntos de agua fluye.

Conclusión

Esperamos que la información ofrecida al lector lo ayude a tomar la decisión correcta. El video de este artículo contiene material adicional sobre cómo se puede implementar la distribución de tuberías de agua (consulte también el artículo La distribución de tuberías en el baño: cómo hacerlo).

¡Éxitos!
