Disposición de aguas residuales en una casa particular

El funcionamiento normal de una casa privada es imposible hoy en día sin un extenso sistema de alcantarillado que garantice el flujo de productos de desecho de la actividad vital y satisfaga plenamente todos los requisitos de los estándares de construcción. Es por eso que el diseño de las aguas residuales en la casa debe preocuparse incluso en la etapa de desarrollo del diseño técnico de la estructura futura.

Además, en el proceso de preparación del proyecto, se realiza un diseño detallado de la tubería con la indicación obligatoria de los sitios de instalación para unidades individuales de equipo sanitario. Antes de hacer el diseño de las aguas residuales en una casa privada con sus propias manos, le recomendamos leer este material.

Requerimientos tecnicos

De acuerdo con el diseño estándar, deben observarse las siguientes condiciones técnicas durante la instalación:

1. Las tuberías deben colocarse con una ligera inclinación hacia el desagüe.
2. Su diámetro debe corresponder a la capacidad de todo el sistema en su conjunto.
3. Para evitar la formación de bloqueos, el circuito de conexión de los dispositivos sanitarios no debe contener curvas cerradas.
4. El sistema debe tener elementos que ofrezcan la posibilidad de su revisión periódica.
5. Además, debe proporcionarse para las unidades de ventilación utilizadas para la eliminación de gases nocivos.

Sugerencia La disposición de las aguas residuales en una casa de campo puede ser auto-fluyente o forzada, incluyendo equipo especial de bombeo.

El artículo considerará una versión del sistema de gravedad utilizado en situaciones donde las descargas de aguas residuales se encuentran a una distancia insignificante de la casa.

Composición del sistema

Básicamente, los siguientes elementos deben incluirse en el sistema de alcantarillado de un tipo de gravedad:

• tubo de subida central;
• válvula de ventilación;
• un conjunto de equipamiento sanitario;
• Cableado de tuberías y elementos de la auditoría.

El elevador central se monta, como regla, en singular, sin embargo, en un sistema fuertemente ramificado puede haber más.

Sugerencia Independientemente del número de elevadores, la eliminación de residuos debe realizarse en el punto más bajo del sistema.

En este sentido, debe recordarse que para el funcionamiento normal de cada elevador debe tener dos puntos de conexión. En uno de ellos (el superior), se monta una unidad para la liberación de gases nocivos para la salud y, a través del otro (inferior), el efluente se descarga al sistema de alcantarillado común.

El nodo superior (se llama ventilador) es necesario para eliminar los olores que se acumulan en el sistema de tuberías; el segundo se usa para el propósito previsto..

En el funcionamiento normal del sistema, la válvula suele estar en estado cerrado. Pero tan pronto como la presión disminuye, se abre de inmediato y comienza a "aspirar" el aire de la habitación.

Sugerencia Al calcular el número requerido de unidades de ventilación, se debe suponer que debe haber al menos una válvula en un piso.

Instalación independiente

Antes de diluir el sistema de alcantarillado de la casa, le recomendamos que se familiarice con la composición del sistema de drenaje más simple, que incluye los siguientes elementos:

• elevador de alcantarillado;
• válvula de ventilación;
• ramales

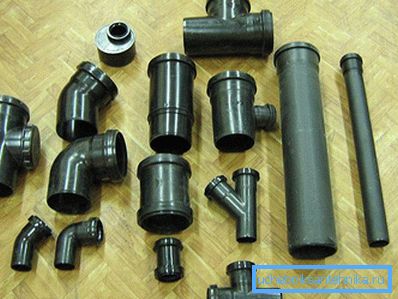

• Conectores y adaptadores de montaje.

Al elegir el tamaño de las tuberías utilizadas para la instalación, generalmente se basa en las siguientes recomendaciones:

• para inodoros y bidés es conveniente utilizar tuberías de 110 mm;
• Los espacios en blanco de 50 mm son adecuados para conectar baños, lavabos y cabinas de ducha;
• para organizar los desagües de alcantarillado, necesitará palanquilla con Ø 110 mm.

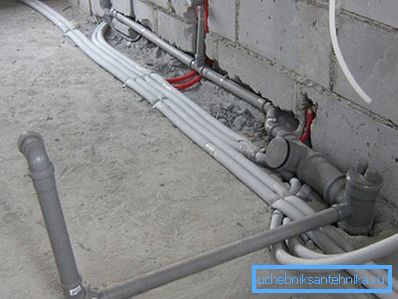

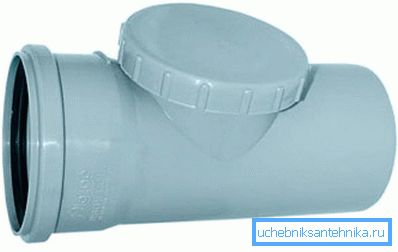

El trabajo en la disposición de las aguas residuales domésticas comienza con la instalación de un elevador central, que se monta de acuerdo con el diseño previamente preparado. Las tuberías que son su parte mantienen una campana levantada; además, su instalación debe llevarse a cabo desde el punto más bajo de la carretera hacia la salida del ventilador. En el curso de la instalación, se utilizan tees de ajuste especial en el elevador, que se utilizan como revisiones que proporcionan acceso a áreas con un mayor riesgo de bloqueo.

Sugerencia De acuerdo con los requisitos de SNiP, las auditorías deben instalarse al comienzo de la tubería vertical, en el área de las llamadas rodillas, y también al final del cableado. En el caso de que el sistema de alcantarillado tenga secciones rectas largas, las revisiones se establecen en incrementos de aproximadamente 10 m.

Al mismo tiempo, también se montan las líneas de derivación, que se colocan horizontalmente.

Montaje de ramales.

El sistema de tuberías de drenaje se utiliza para conectar equipos sanitarios como un inodoro, una bañera, un lavabo o una ducha al soporte central. Está claro que los diámetros de las aberturas de salida de los accesorios de plomería y los puntos de conexión a la tubería deben ser los mismos.

Sugerencia Para conectar tuberías de diferentes diámetros, necesita comprar accesorios especiales con anticipación.

Además, las tuberías deben estar sujetas a las siguientes condiciones:

1. De acuerdo con los requisitos de las normas, la longitud máxima de los ramales no puede ser superior a 10 m.

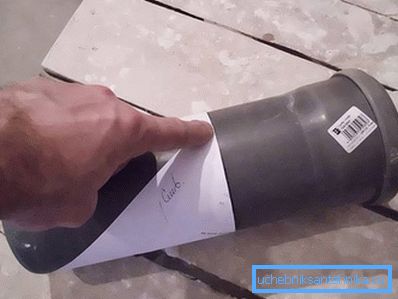

2. Para ajustar los tubos a lo largo de la longitud, se recomienda utilizar una sierra para metales, en el proceso de trabajo con el que el corte se hace estrictamente perpendicular al eje longitudinal de la pieza de trabajo.
3. Tenga en cuenta también que las curvas de los tubos se colocan con una ligera inclinación hacia el flujo. Para tuberías con un diámetro de 50 mm, la pendiente mínima debe ser de 3 cm por 1 m, mientras que para tuberías de mayor diámetro este valor es de 2 cm por 1 m.

Reglas de estilo

1. Cuanto más grande sea el tamaño del orificio del aparato sanitario montado, más cerca debe estar del tubo ascendente. El diámetro más grande es, como se sabe, el lanzamiento de una taza de inodoro conectada en el punto más bajo más bajo del canal de drenaje.
2. El elevador central no debe tener "rodillas" en las secciones ubicadas directamente sobre los puntos de incisión de la línea de flujo.
3. La pendiente mínima de las tuberías debe ser igual a la diferencia de altura de 3 cm por 1 metro lineal; sin embargo, no se permite un cambio en la pendiente dentro de los límites de la retirada.
4. Las tuberías de alcantarillado deben colocarse con un aumento constante de su diámetro en la dirección desde el dispositivo sanitario más alejado hasta la tubería vertical.
5. No se permite colocar los enchufes utilizados en el sistema de alcantarillado en lugares donde las tuberías pasan a través de paredes y techos.

En las cajas decorativas que se usan para cerrar la tubería, se deben proveer escotillas especiales, ubicadas directamente en frente de las revisiones. Tal disposición le permitirá tener acceso gratuito a las revisiones cuando el sistema necesite reparación.

Sugerencia Todos los elevadores deben estar equipados con unidades de ventilación con acceso directo a una habitación del ático bien ventilada o en el techo.

En conclusión, observamos que las aguas residuales adecuadamente diseñadas e instaladas con destreza aliviarán al propietario de una casa de campo privada de problemas innecesarios asociados con la necesidad de su mantenimiento y reparación periódicos.
