Dimensiones del tubo hdpe y sus otras características.

¿Qué es este material - PND? ¿Qué diámetros de tubos de HDPE se pueden encontrar a la venta? ¿Qué normas regula la producción? Intentemos responder estas y otras preguntas.

Que es

PND es una abreviatura común para el polietileno de baja presión. Sin embargo, antes de proceder a un estudio detallado del tamaño y otras características, nos familiarizaremos con las características más generales del material.

Polietileno: Propiedades Generales

Lo que sabemos sobre el polietileno:

• Este es el termoplástico más común (polímeros, que cambian reversiblemente sus propiedades físicas cuando se calientan). Una vez que la tecnología de producción está bien establecida, es lógico esperar que el precio de los materiales sea bajo.
• Hablando de calefacción: ya a 80 ° C, el polietileno comienza a ablandarse. La resistencia de las tuberías a la ruptura cae catastróficamente a temperaturas mucho más bajas, por lo que la mayoría de los fabricantes limitan el modo de operación a 40 - 45 grados Celsius.

Curiosamente: el polietileno reticulado (un polímero cuyas moléculas están conectadas por reticulación) es mucho más resistente al calor y se usa con éxito en tuberías para calefacción y suministro de agua caliente.

• El plástico tiene propiedades adhesivas extremadamente bajas.. En pocas palabras, otros materiales no se pegan a su superficie. Si es así, el sobrecrecimiento de las tuberías de presión con depósitos minerales no puede tener miedo.
• La vida del agua fría se estima en 50 años o más..
• Como todos los plásticos, el polietileno es un dieléctrico..

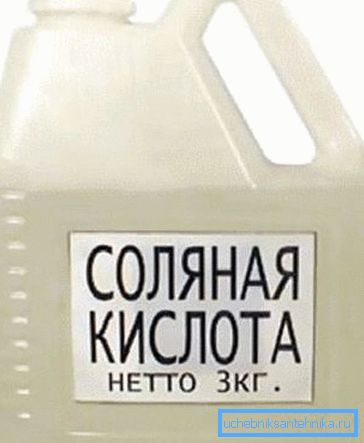

• Es extremadamente resistente a ambientes agresivos.. Los ácidos concentrados y los álcalis se suministran a menudo en envases de plástico sellados.

HDPE y LDPE

El polietileno, como es fácil de adivinar por su nombre, es un producto de la polimerización del gas etileno. Dependiendo de las condiciones bajo las cuales pasa, puede obtener un material con propiedades bastante diferentes.

El LDPE tiene una resistencia mecánica más baja y se utiliza principalmente para tuberías con una sobrepresión leve. Su nombre alternativo es polietileno de baja densidad. PND, o PVP (polietileno de alta densidad), por el contrario, es mucho más duradero y se usa ampliamente en tuberías de presión.

Curiosamente: los estándares actuales no comparten el HDPE y el LDPE. Y el alcantarillado y las tuberías de presión se pueden hacer de ambos tipos de plástico. También es común una tabla de diámetros de tuberías de HDPE y LDPE.

Parámetros

Está claro que el principal parámetro que caracteriza a la tubería es su diámetro. Ellos determinan el ancho de banda.

Sin embargo, la descripción del material no se limita a ellos: por ejemplo, las características técnicas completas de una tubería PND de 110 mm incluyen varios parámetros más importantes.

• Espesor de la pared Su aumento a un diámetro nominal constante aumenta la resistencia de la tubería en relación con la presión hidrostática interna.
• SDR es la relación dimensional estándar, una fracción con un diámetro exterior en el numerador y un espesor de pared en el denominador. Cuanto mayor es el SDR, menor es la presión de trabajo de la tubería: un aumento en el área de la pared en su espesor fijo y sus propiedades de resistencia reducen la capacidad de la tubería para resistir la presión hidráulica.

• SRA - Máxima durabilidad. Unidad de medida - MPa (megapascales). En pocas palabras, este es el esfuerzo máximo en las paredes en las que la tubería servirá durante 50 años a una temperatura de + 20 ° C.
• MOP - Presión máxima de trabajo.
• S es una serie de tuberías, calculadas como MRS / 1.25 / MOP, donde 1.25 es el factor de seguridad para el agua.

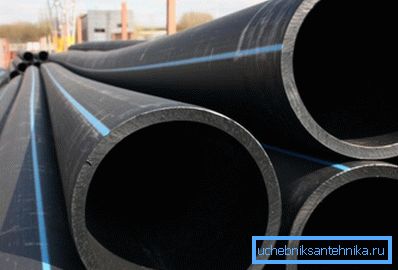

• Además, los productos pueden diseñarse para el transporte de agua potable o exclusivamente para necesidades técnicas.

¿Qué significa el marcado de tipo PE 32, PE 63 (a veces incorrectamente indicado como tubería HDPE 63), PE 80 y PE 100? Solo que la fuerza máxima a largo plazo de la MRS corresponde a diez veces el valor más pequeño:

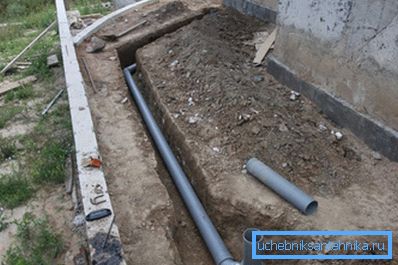

Importante: todos los parámetros anteriores son relevantes para elementos de tubería de presión. La tubería de alcantarillado PND 110 mm no tiene características adicionales, a excepción del diámetro nominal.

Leyenda

La designación del tubo de presión debe contener:

• La palabra trompeta.
• Referencia al material y MRS (PE 32, PE 63 y así sucesivamente).
• Opción SDR.
• Dash
• Diámetro nominal y espesor nominal de la pared.
• Cita (bebiendo o técnica).
• El nombre de la norma por la cual se fabrica el producto (GOST 18599-2001).

Así, la inscripción del tipo Pipe PE 80 SDR 9 - 90 x 10.1 bebiendo GOST 18599-2001 significa que tenemos un tubo PND de 90 mm de diámetro con paredes de 10.1 mm, destinado al suministro de agua potable.

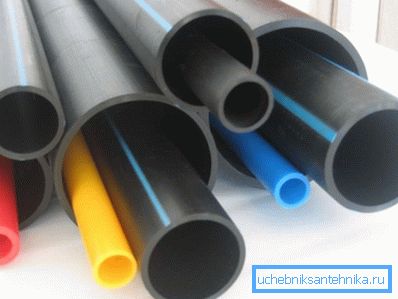

Surtido

Una de las normas que contiene una gama de tuberías de polietileno, que acabamos de mencionar: GOST 18599-2001 regula la fabricación de material para tuberías de presión.

El segundo estándar, GOST 22689.1-89, describe una gama de aguas residuales de polietileno. Entonces, ¿cuál debería ser el tamaño de los productos que nos interesan?

GOST 22689.1-89

El documento proporciona un total de cuatro tamaños: 40, 50, 90 y 110 mm.

¿Dónde se aplican?

• 40 mm es el tamaño típico de la rodilla para drenar las aguas residuales de un solo lavabo o fregadero.

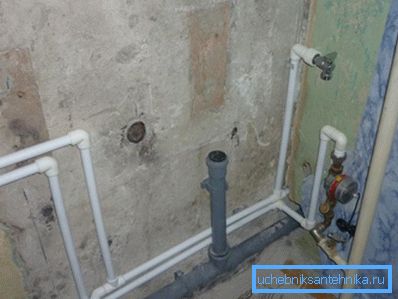

• La tubería PND 50 mm puede drenar las aguas residuales de dos o tres accesorios de plomería (excluyendo las tazas de inodoro).

Presta atencion Los dispositivos con la posibilidad de descarga de salva (por ejemplo, una bañera y una ducha), cuando se montan con sus propias manos, es mejor conectarlos a la salida de una sección más grande. La instrucción está relacionada con el hecho de que cuando se drena el baño, es probable que el tubo de 50 mm se desborde (especialmente si el interior está parcialmente lleno de depósitos de grasa), y los drenajes fluirán a través de la rejilla hacia el dispositivo con una salida menor.

• 90 es una sección transversal típica para conectar inodoros montados.
• 110 es el tamaño más universal utilizado para conectar inodoros montados en el piso, para construir elevadores de alcantarillado y camas de tablones (ramas horizontales que unen varios elevadores).

GOST 18599-2001

La lista completa de dimensiones en el marco de este documento es demasiado grande para un artículo pequeño, por lo tanto, solo denotaremos valores de límite.

1. PE 32 (o, como a veces se llama incorrectamente, la tubería PND 32) puede tener un diámetro de 10–160 mm con un espesor de pared de 2.0–20.8.

1. Las características de la tubería PND 63 (PE 63) pueden incluir un espesor de pared de 2.0 - 57.2 mm con un diámetro de 16 - 1200.
2. PE 80: diámetro 16 - 1200, paredes 2.0 - 59.3.
3. PE 100: diámetro 32 - 1000, espesor de pared 3.0 - 59.3.

¿Dónde es apropiado usar un tamaño particular en casa?

• La tubería PND de 20 mm proporcionará suministro de agua al apartamento o la casa pequeña con un baño.
• Si el suministro de agua se supone no solo para las necesidades del hogar, sino también para el riego, se utiliza una tubería PND de 25 mm. Otras, además del diámetro, las características de la tubería PND 25 mm están determinadas únicamente por la presión de trabajo del suministro de agua; para sistemas de suministro de agua centralizados es mejor usar PE 80 SDR 9.

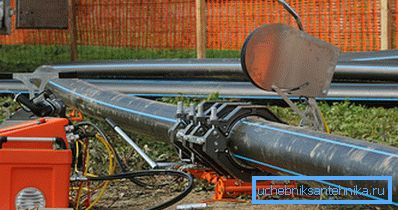

Las glándulas más grandes que los tamaños anteriores se utilizan generalmente para el suministro de agua de grupos de casas de campo, y con un diámetro de más de 100 mm: aldeas de casas de campo y edificios de apartamentos.

Conclusión

Esperamos haber logrado satisfacer la curiosidad del lector en el campo del conocimiento de uno de los materiales modernos más populares. Como de costumbre, el video en este artículo le ofrecerá más información. ¡Éxitos!
