Dimensiones de las tuberías de fibrocemento y su aplicación.

Actualmente, todos los tamaños de tuberías de cemento de asbesto (de 100 a 500 mm de diámetro tienen una demanda constante en la construcción civil e industrial) para el transporte de líquidos o como elementos de diversas estructuras. Todos ellos están clasificados de acuerdo con los estándares estatales: presión según GOST 539-80 y sin presión según GOST 1839-80, por lo tanto, esto determina su rango en un nicho de construcción en particular.

El cemento de crisotilo tiene lados positivos y negativos en frente del plástico y el acero, que es lo que se discutirá, y también puede ver el video en este artículo que confirma los hechos escritos.

Tubería de asbesto y cemento 500x210 mm (carcasa)

Qué son y para qué se usan.

Mesas

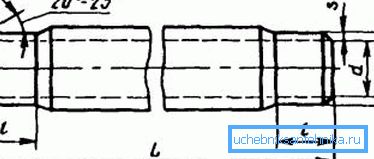

La figura muestra el ángulo correcto del orificio exterior.

Nota Las tuberías de cemento de asbesto también tienen un segundo nombre: cemento de crisotilo, que es esencialmente el mismo. Por lo tanto, si cumple con una u otra definición, entonces estamos hablando del mismo producto. A continuación, verá las características técnicas de las tuberías de fibrocemento y los conceptos básicos de su instalación.

Pase condicional Diámetro interno (mm) Diámetro exterior (mm) (extremo torneado) Longitud (mm) Peso de referencia (kg) Acoplamiento Diámetro interior Peso de acoplamiento de referencia (kg)
BT3 BT6 BT9 BT12 BT3 BT6 BT9 BT12 BT3 BT6 BT9 BT12 BM3 BM6 BM3 BM6
50 50 50 50 - 68 68 68 68 - 11 11 11 - 79 79 1.2 1.2
75 75 75 75 - 33 93 93 93 2950 16 16 18 - 104 104 1.5 1.5
100 100 100 100 - 118 118 122 122 - 21 25 25 - 130.6 130.6 1.9 1.9
125 119 119 119 - 137 139 142 142 2950 24 26 31 48.5 149.6 151.6 2.3 2.3
33 35 41
150 141 141 141 135 151 163 168 168 3950 32 35 43 50.67 173.6 175.6 2.9 2.9
43 47 57
200 189 189 189 181 209 217 224 224 - 57 80 95 118 221.1 229.1 4.4 4.4
250 235 235 235 226 259 265 274 274 - 86 100 134 152 271.1 277.1 5.4 5.4
300 278 278 278 270 305 314 324 324 3950 142 146 188 218 317.1 326,1 6.8 6.8
350 322 322 322 312 352 351 373 373 - 145 184 238 278 366.2 375.2 9.1 9.1
400 388 388 388 356 412 414 427 427 - 185 245 315 317.5 416.2 48.2 12.1 12.1
500 456 456 456 441 496 511 528 528 - 279 354 466 549 512.2 525.2 20.0 20.0

Tabla de secciones de tubos y acoplamientos de cemento crisotilo a presión.

Pase condicional Diámetro interno (mm ( Diámetro exterior (mm) Desviaciones del diámetro exterior (mm) Longitud (mm) Desviaciones en longitud (mm) Masa de referencia del tubo (kg) Masa de acoplamiento de referencia (kg) Diámetro del acoplamiento interno
100 100 116 2-2.5 - - 14.7 1.61 145
125 123 139 2-2.5 2950 60 18.5 1.87 171
150 147 165 2-2.5 - - 25.9 2.53 190
200 195 215 2-2.5 - - 51.0 3.30 245
250 243 265 2-2.5 - - 69.0 4.20 295
300 291 315 2.5-3 - - 90.2 5.30 345
350 338 364 2.5-3 3950 50 113.8 6.45 390
400 386 414 2.5-3 - - 138.2 3,25 460
500 482 514 2.5-3 - - 196.0 12.60 550
600 576 612 2.5-3 - 272.4 18.40 632

Tabla de secciones de tuberías y acoplamientos de cemento de crisotilo sin presión

Tipo numero 1
Pase condicional Clase (BT) y peso (kg)
BT6 BT9 BT12
100 7,8 9.2 10.4
150 12.9 15.2 17.9
200 22.1 26.4 31.2
250 28.1 35.9 41.1
300 40.2 49.4 57.4
350 50.9 63.7 74.0
400 68,8 84.7 98.7
500 101.6 127.3 149.2
Tipo numero 2
Pase condicional Clase (BT) y peso (kg)
BT6 BT9 BT12
200 24.5 30.0 35.3
250 33.8 40.7 47.3
300 47.7 67.9 66.7
350 62.5 76.5 87.5
400 81,8 100.6 114.6
500 124.7 151.2 173.6
Tipo 3
Pase condicional Clase (BT) y peso (kg)
BT6 BT9 BT6
200 21.7 25.3 36.2
300 49.4 57.4 69.4

Masa teórica de tubos de cemento de crisotilo por metro.

Fortalezas y debilidades

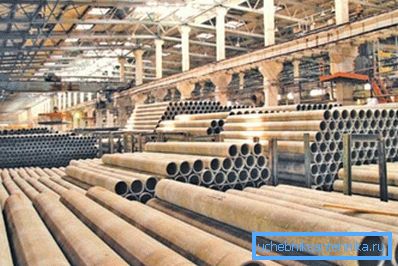

Tubo de cemento de amianto 300 mm. Producción
  • El cemento de asbesto o el cemento de crisotilo es el mismo concreto que está reforzado con fibras y resulta ser varios órdenes de magnitud más barato que el plástico (HDPE o LDPE), hierro fundido o acero, que puede usarse para fines similares, y el precio siempre juega un papel importante en el diseño.. La vida útil mínima para tuberías de baja y alta presión oscila entre 25 y 50 años.
  • Es muy importante que la tubería de cemento de asbesto de 150 mm o cualquier otro diámetro no conduzca una corriente eléctrica, tenga una conductividad térmica muy baja (0,8 kcal / m · h · grados) y no sea susceptible a la corrosión, Y este es el principal inconveniente de productos similares hechos de hierro y acero.
  • El coeficiente de alargamiento de la temperatura del cemento de asbesto es 12 veces menor que el del acero, por lo tanto, no es necesario instalar juntas de expansión costosas para la colocación subterránea o superficial. Cuando se transportan líquidos fríos sobre la superficie del cemento de crisotilo, no hay condensación.
  • Cualquier tubería de cemento de asbesto - 200 mm o con una sección transversal diferente, cuando se transporte agua caliente tendrá una ligera expansión, pero dicha deformación se compensa perfectamente al sellar los anillos de goma en el acoplamiento de las tuberías.. Cabe destacar que el contacto del fibrocemento con un líquido (especialmente caliente) lo hace aún más fuerte, porque este es el curso natural de las cosas para el concreto.
  • Para tales tuberías, la instrucción no contempla la limpieza profiláctica de microorganismos. (musgo, algas), ya que no se forman allí a lo largo de todo el ciclo de vida. El cemento de crisotilo es resistente al medio ácido y alcalino.

Métodos de montaje

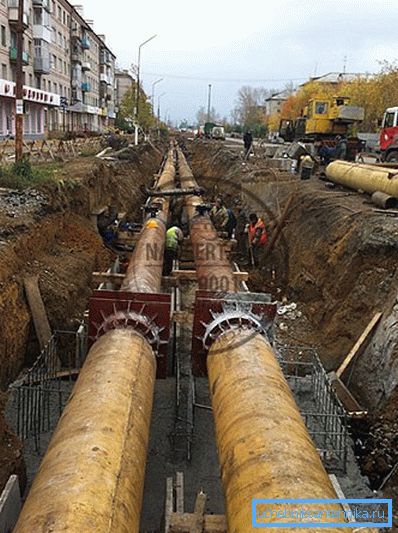

Colocación de la calefacción principal. La foto

La colocación del tronco en la zanja no se realiza en el suelo, sino en un cojín de arena; esto le permite distribuir uniformemente la carga en toda el área, y si es un diámetro pequeño (la tubería de cemento de asbesto de 100 mm pesa de 7.8 a 10.4 kg), entonces los trabajadores Esfuerzos por bajarlo con sus propias manos.

Pero, en los casos en que la sección es más grande, entonces puede requerirse una grúa automotriz para esto, por ejemplo, una tubería de cemento de asbesto BT12 tipo 3 de 500 mm pesa más de 173 kg. La instalación será posible sin un equipo especial, pero más bien complicada. Antes de colocar, así como directamente en la zanja, todas las tuberías y acoplamientos se deben verificar de manera integral para verificar su integridad y / o estanqueidad. Si es requerido por cita de diseño.

La instalación del camino hacia el fondo de la zanja se realiza necesariamente bajo una pendiente: para un diámetro de hasta 200 mm es de 20-30 mm (la tubería de fibrocemento de 100 mm debe tener una pendiente de 20 mm / 1m), pero para una sección transversal de 200 mm o más, la pendiente será de 30-40 mm. . Y esto se aplica no solo a los sistemas de alcantarillado, sino también a los conductos, lo que garantiza el flujo de condensado o cualquier líquido que haya ingresado.

Conexión

Nota Las tuberías de este tipo se clasifican por presión y propósito: a) para el suministro de agua: VT6, VT9, VT12, VT15; b) Para tuberías de calor: TT3, TT6, TT9, TT12, TT16.

Classiness Clase (símbolo) Presión de trabajo p
Tubería Embrague MPa kgf / cm2
1 TT3 TM3 0.3 3
2 VT6 CAM6 0.6 6
TT6 TM6
3 BT9 CAM9 0.9 9
TT9 TM9
5 VT12 SAM12 1.2 12
TT12 Tm12
6 BT15 CAM15 1.5 15
7 TT16 TM16 1.6 16

Clasificación

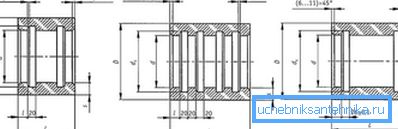

Configuración de acoplamiento: a) dos ranuras; b) cuatro ranuras; c) dos ranuras con alargamiento; D es el diámetro exterior; dk es el diámetro de la ranura; L es la longitud; s - espesor de la pared

Al instalar tuberías de alta presión de asbesto y cemento, se utilizan acoplamientos de material similar para el acoplamiento, que se activan según el principio de autosellado.

En casos donde la presión de trabajo sea de 9-15 kgf / cm.2, La instrucción supone el uso de un acoplamiento de dos o cuatro ranuras (para 2 o 4 anillos de goma de sellado). Si la presión superará los 16 kgf / cm.2, en este caso, use acoplamientos con ranuras más anchas, donde los anillos de sellado también son más anchos.

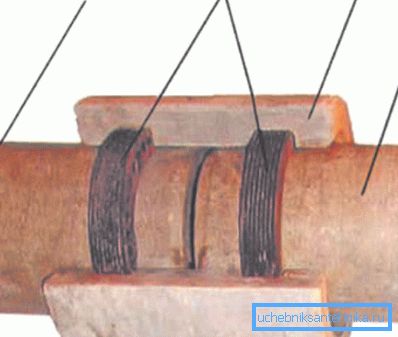

Fragmento de acoplamiento: 1,2 - tubo de cemento de crisotilo; 3 - acoplamiento; 4 - anillo de sellado de goma

La instalación, como ya se mencionó, puede realizarse de forma subterránea o en la parte superior, pero este último método limita gravemente las posibilidades de diseño. El hecho es que, de acuerdo con las normas de seguridad, está prohibido o permitido cruzar la carretera con el ferrocarril, la línea de tranvía, el sector residencial, etc., pero bajo ciertas condiciones limitadas.

Pero por debajo del nivel del suelo, debido a las características técnicas, el cemento de asbesto se siente excelente y, además, no existen tales restricciones en comparación con la junta exterior.

Conclusión

Hay situaciones en las que la instalación se realiza en lugar de la línea anterior después del último desmontaje y la tubería antigua a veces se coloca en la bandeja. En tales casos, la bandeja no se desmonta, porque las dimensiones de la tubería de cemento de asbesto 150 mm (u otro diámetro) siguen siendo las mismas que las del acero o el hierro fundido, por lo que no tiene sentido retirar la bandeja y llenar el colchón de arena.
