Diámetros de tubos de cobre: ​​gama de productos y

22-03-2018
Tubos

Una de las ventajas características de los tubos de cobre es la instalación relativamente simple, que se puede hacer a mano con un campo de práctica corto. Sin embargo, en este caso, la principal dificultad no es la disposición de las uniones, sino la selección de elementos de acuerdo con la sección transversal y el grosor de la pared.

Cabe señalar aquí que comenzaron a usar activamente dichos productos en el oeste, porque en lugar del sistema métrico habitual, la pulgada se usa ampliamente. Esto es lo que a menudo desconcierta a los artesanos inexpertos y, por lo tanto, recomendamos encarecidamente leer este artículo para resolver el problema.

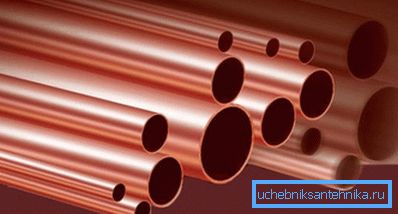

El número de secciones típicas de tubería de cobre se mide en decenas

Características del material

Propiedades generales y métodos de producción.

Las tuberías de cobre son un material que comenzó a utilizarse para organizar las comunicaciones durante mucho tiempo. Esto se vio facilitado por la relativa facilidad del procesamiento del metal, así como por el buen rendimiento. Esta combinación de cualidades llevó al hecho de que el cobre se usa activamente ahora, aunque no en escalas como el acero, el hierro fundido o los polímeros tecnológicos.

Hasta la fecha, existen dos métodos de producción de tubería.

Las tuberías sin costura de la más alta calidad, y por lo tanto muy buscadas, hacen esto:

  • Una barra de cobre se toma como materia prima. Por lo general, no solo contiene cobre, sino también varios aditivos que proporcionan características de rendimiento mejoradas del producto terminado.
  • A continuación, la barra se calienta, luego de lo cual se forma una cáscara hueca con paredes bastante gruesas en el molino de perforación.
  • Después de eso, el manguito se envía al laminador, donde los rodillos redondos procesan su superficie, adelgazan las paredes y pasan la pieza a través de la matriz de calibración. El resultado es, por ejemplo, un tubo de cobre de 1–4 pulgadas, dependiendo de qué sección se colocó en el ajuste de la máquina y qué pieza de trabajo se usó.

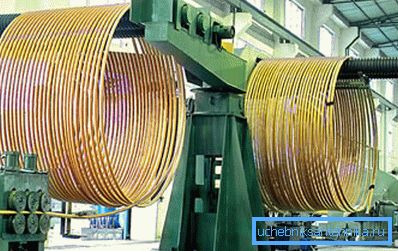

Fotos de productos terminados inmediatamente después de dejar el dispositivo rodante.

Presta atencion En la fabricación de piezas de gran diámetro, es posible recalentar el revestimiento para facilitar el enrollado. Naturalmente, en este caso, el costo de fabricación de piezas aumenta.

Donde menos a menudo se producen productos de tipo soldado. En este caso, una tira de metal se toma como un blanco, que se enrolla en un tubo alrededor de una matriz de un tamaño determinado. Los bordes de la tira están soldados y la costura se limpia.

El procesamiento adicional determina en gran medida las propiedades del material:

  • Más duraderos, pero al mismo tiempo más apretados y menos convenientes para la instalación son las tuberías no recocidas. Después de la fabricación, no se someten a un tratamiento térmico, manteniendo así la estructura interna del metal sin cambios.
  • Si, después de la producción, las palanquillas se someten a un procedimiento de recocido, la red cristalina interna del cobre se modifica parcialmente. Por un lado, esto conduce a una ligera pérdida de resistencia y menor temperatura de fusión, pero por otro lado, el producto se vuelve flexible, lo que simplifica enormemente la instalación.

Presta atencion Los tubos de cobre recocido de 5 a 8 pulgadas (y, a veces, partes con una sección transversal grande) se pueden suministrar en rollos de longitud considerable. Las variedades no anunciadas casi siempre se suministran individualmente, ya que tratar de doblarlas puede llevar a una deformación irreversible.

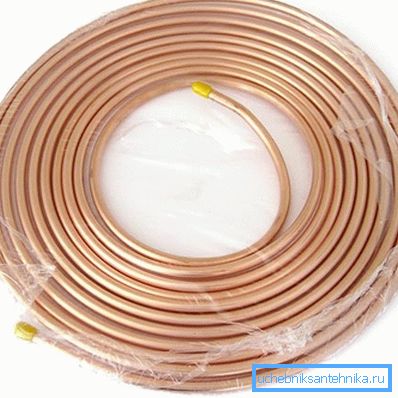

Producto recocido en la bahía.

Beneficios

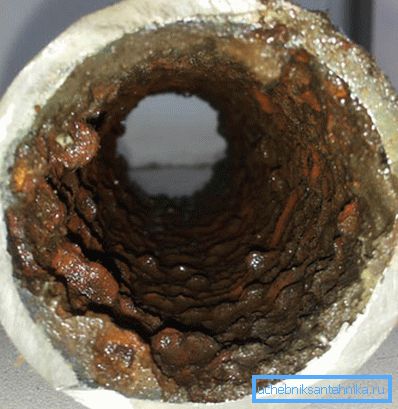

Esta situación es extremadamente improbable para los productos de cobre.

Entre las ventajas de las tuberías de cobre se encuentran las siguientes:

  • En primer lugar, el material prácticamente no está corroído.. Incluso con el contacto prolongado con el líquido en condiciones bastante duras (cambios de temperatura, salinidad, presencia de dióxido de carbono), puede aparecer una pátina (una pátina verde característica). Esta placa no afecta las propiedades operativas de la estructura.

Presta atencion Los expertos no recomiendan eliminar la pátina de las áreas ocultas a nuestra vista: es químicamente inerte y, por lo tanto, actúa como una capa protectora adicional. Naturalmente, tal instrucción es informal, pero es muy efectiva.

  • Otra ventaja es la superficie interior lisa.. Los crecimientos no se forman en el interior (como, por ejemplo, en productos de hierro fundido o acero) y, por lo tanto, incluso una tubería de cobre de 8 mm bastante delgada conserva su permeabilidad durante todo el ciclo de vida.

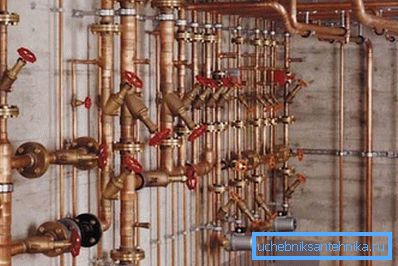

Tal sistema es muy confiable, pero para ensamblarlo, tendrá que probar
  • Las ventajas incluyen alta plasticidad con buena resistencia al calor.. Es por esta razón que el cobre se utilizará en varios intercambiadores de calor: se garantiza que el material no se derretirá (hasta +2500Sin signos de deformación, puede soportar incluso la pared más delgada, y la flexibilidad le permite construir un cableado bastante complejo.
  • Finalmente, a las ventajas debe atribuirse, y una amplia gama. Es posible recoger un detalle para casi cualquier tarea, ya que la lista de diámetros disponibles se calcula en más de una docena de valores.

Si hablamos de las desventajas, lo más importante para nosotros será el alto precio. Ni las tuberías de calefacción de cobre ni el suministro de agua de cobre pueden denominarse soluciones económicas.

Sin embargo, un buen rendimiento con una apariencia atractiva compensa esta deficiencia. Por lo tanto, si hay una oportunidad, pague una vez y no piense más en el funcionamiento del sistema.

Tabla de tallas

Principales secciones y métodos de traducción.

Como señalamos anteriormente, la mayoría de las veces la sección de tubería se denota en fracciones de una pulgada inglesa. Es difícil solo a primera vista, ya que, una vez entendido, puede literalmente "a partir del verano" traducir estas cantidades, seleccionando la parte de acuerdo con la tarea.

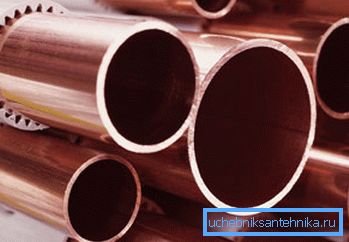

El espesor de la pared es también un parámetro importante.

Los cálculos son bastante simples:

  • Por lo tanto, el tamaño de una pulgada es de aproximadamente 25 mm (de hecho, 25.4 mm, pero esta precisión es necesaria solo en casos muy raros).
  • Ahora, para descubrir, por ejemplo, el diámetro en mm de un tubo de cobre es de 1 4 pulgadas, multiplicamos 25 por 1/4. Como resultado, obtenemos un valor de 6.25 mm.

Sugerencia De esta manera, solo se puede obtener un valor aproximado, ya que las desviaciones generalmente se explican por diferentes espesores de pared para diferentes tamaños. Sin embargo, para uso doméstico esta precisión es suficiente.

Espiga de media pulgada con conexión

A continuación se muestra una tabla completa de diámetros de tubos de cobre:

Seccion, pulgadas Diámetro exterior, mm Espesor de la pared mm
1/4 6.4 0.6
3/8 9.5 0.7
1/2 12.7 0.9
5/8 15.9 1.02
3/4 19.05 1.02
7/8 22.2 1.1
1 1/8 28.6 1,3
1 3/8 35.0 1.4
2 1/8 54 1.78
2 5/8 66.7 2.03
3 1/8 79.4 2.5
4 1/8 104.7 2.8

  Presta atencion A veces, el marcado de la tubería no indica pulgadas, sino el grosor de la sección y la pared en milímetros. Por ejemplo, un tubo de cobre de 6x1 tiene un diámetro de 6 mm y una pared de 1 mm.

La sección de producto de 6 mm con una pared milimétrica.

Peso del producto

Conociendo estos datos, es posible calcular fácilmente la masa de un medidor en marcha para calcular la carga en las estructuras de soporte:

M = (D - S) * S * 3.14 * p / 1000, donde

  • M es el peso específico de la tubería (kg / m.pog).
  • D - diámetro exterior, mm.
  • S - espesor de la pared, mm.
  • P - densidad de cobre, 8,9 g / cm3.

Por lo tanto, si tenemos un tubo de cobre 1 1 8, entonces:

M = (28.6 - 1.3) * 1.3 * 3.14 * 8.9 / 1000 = 752 g / m pog.

Como en el caso de la sección, las cifras son bastante aproximadas, pero para evaluar la situación son suficientes.

El uso de tuberías de diferentes diámetros.

El rango de aplicación de los productos de cobre es bastante amplio:

  • El tubo de cobre de 10 mm o menos se utiliza para la instalación de intercambiadores de calor internos en sistemas de calefacción y aire acondicionado. El pequeño diámetro de dichas tuberías garantiza la máxima eficiencia de funcionamiento de dichos dispositivos debido a una buena transferencia de energía.
  • Se utilizan productos de 10 a 25 mm para la instalación de tuberías de agua. El tubo de cobre de 1 2 pulgadas es uno de los más frecuentemente involucrados en la construcción del sistema de suministro de agua. Lo mismo ocurre con las piezas de 3/4 pulgadas.

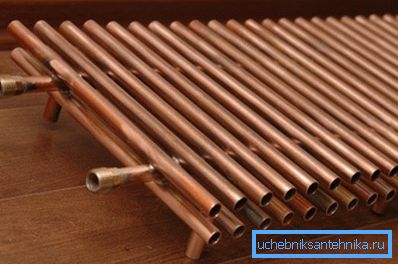

Uso en la fabricación de convectores.
  • Se utilizan versiones de hasta 40-45 mm para sistemas de drenaje. A pesar del diámetro relativamente pequeño, proporcionan un drenaje efectivo debido a la alta maniobrabilidad.
  • El tubo de cobre 3 8, así como las versiones más gruesas, son muy adecuados para los sistemas de calefacción. La alta resistencia a la temperatura del material, junto con la excelente conductividad térmica de las paredes delgadas, hace posible calentar una habitación con un consumo mínimo de energía.
  • Los tubos más gruesos se utilizan para colocar curvas desde la tubería principal de agua, así como elementos decorativos y de protección, como cubiertas para cableado semiabierto.

Conclusión

Utilizando la información descrita anteriormente, puede determinar fácilmente el diámetro en mm de un tubo de cobre de 1 2 pulgadas, calcular el peso específico de dicho producto y comprender si es adecuado para la tarea que tenemos ante nosotros. Sin embargo, con el tiempo, la habilidad aparecerá, y no tendrás que hacer los cálculos.

Y para formar esta habilidad más rápidamente, le recomendamos que aplique este conocimiento con más frecuencia en la práctica y estudie cuidadosamente toda la información adicional disponible, en primer lugar, el video de este artículo.
