Diámetros de tubos de acero: estudiando estándares.
A pesar de la proliferación de materiales compuestos modernos, el acero sigue siendo una demanda en la fabricación de tuberías para diversos propósitos. ¿Cuáles pueden ser los diámetros de los tubos de acero según GOST? En general, ¿qué normas regulan su producción? ¿Dónde y para qué se utilizan los productos adecuados? Vamos a resolverlo.
Documentos reglamentarios
Comencemos con una lista de estándares que tenemos que estudiar.
- Según GOST 3262-75 se fabrican productos para tuberías de agua y gas.
- Las tuberías de la bomba y la tubería (NKT) se montan de metal laminado producido de acuerdo con GOST 633-80.
- La gama de tubos laminados en caliente sin costura está contenida en el número estándar 8732-78.
- Para productos de deformación en frío el rango de productos se normaliza de acuerdo con GOST 9734-75.
- Los tubos soldados para las líneas de gas y petróleo se producen de acuerdo con GOST 20295-85.
- Finalmente, los tubos de acero de grandes diámetros para gasoductos, oleoductos y oleoductos se fabrican de acuerdo con GOST R 52079-2003.

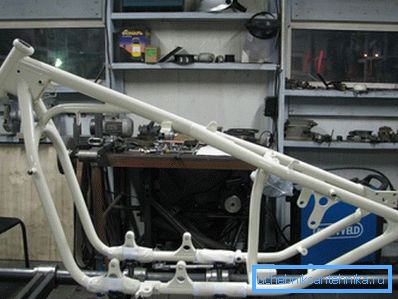

Tenga en cuenta: esta lista no pretende cubrir todas las áreas de producción. Hemos excluido deliberadamente algunos productos específicos como tuberías de revestimiento o marcos de tuberías para la industria automotriz.
Tamaños y aplicaciones.
Entonces, ¿cuáles son los diámetros de los tubos de acero de acuerdo con estos documentos? ¿Para qué sirve la tubería?
GOST 3262-75
La lista completa de tamaños proporcionada por la norma es relativamente pequeña, por lo que la daremos en su totalidad.
| Pase condicional | Diámetro exterior | Espesor de la pared del tubo | ||
| Pulmones | Común | Amplificado | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17.0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26,8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88.5 | 3.5 | 4.0 | 4.5 |
| 90 | 101.3 | 3.5 | 4.0 | 4.5 |
| 100 | 114.0 | 4.0 | 4.5 | 5.0 |
| 125 | 140.0 | 4.0 | 4.5 | 5.5 |
| 150 | 165.0 | 4.0 | 4.5 | 5.5 |
Los productos pueden fabricarse con recubrimiento de zinc anticorrosión y sin él. Además, pueden suministrarse con hilos cortados o moleteados.
Un ámbito: distribución de suministro de agua, gas y calefacción en edificios residenciales, de oficinas y de producción.
Vamos a dar algunos ejemplos de uso.

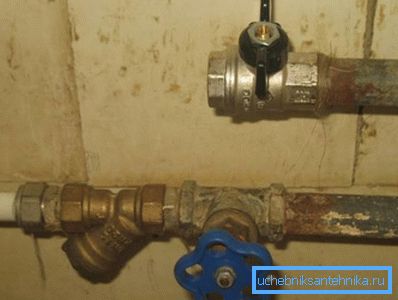

- Se requiere un diámetro de 15 mm como suministro de agua y conexiones internas de gas.
- Un tubo de acero de 20 mm se utiliza como suministro a los radiadores.
- El tubo de acero de 25 mm se utiliza para la instalación de tubos de calefacción.
- El tubo de acero de 40 mm es adecuado para embotellar calefacción y suministro de agua.
- Un tubo de acero de 125 mm es adecuado para la instalación de tuberías de agua caliente, y un par de décadas antes, y tuberías de agua fría.
Como referencia: un tubo de acero de 8 mm, 6 y 10 mm, si se usa en tuberías de agua y gas, está increíblemente oculto. En la rica práctica de los maestros de nuestro proyecto, estas dimensiones nunca se han cumplido.
El precio de las tuberías VGP es uno de los más bajos entre todos los productos laminados debido a la utilización de calidades de acero de bajo costo y tecnología de producción: las corrientes de alta frecuencia se utilizan para la soldadura, lo que garantiza un tiempo mínimo por metro.
GOST 633-80
La lista del surtido estipulado por este documento regulatorio tampoco se compara con su tamaño.
| Diámetro nominal, mm | Espesor de la pared mm |
| 27 | 3.0 |
| 33 | 3.5 |
| 42 | 3.5 |
| 48 | 4.0 |
| 60 | 5.0 |
| 73 | 5.5; 7.0 |
| 89 | 6.5; 8.0 |
| 102 | 6.5 |
| 114 | 7.0 |
¿Qué otra cosa es útil saber acerca de los productos fabricados de acuerdo con las normas de este estándar:
- De acuerdo con la tecnología de producción, pueden ser únicos y exclusivamente sin costura, es decir, que no se obtienen torciendo un tocho plano (tira), sino que destellan un cilindro de acero sólido (varilla). Este método de producción proporciona una resistencia significativamente mayor a la presión hidráulica interna: la costura de soldadura eléctrica siempre es inferior a la resistencia de todo el metal.

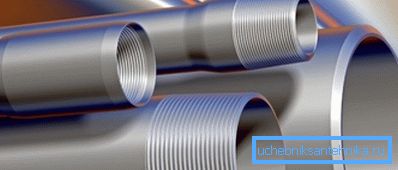

- La tubería se fabrica como lisa (bajo la conexión de los acoplamientos) y sin embrague, con extremos aterrizados en el exterior.
- Los productos con acoplamientos atornillados y sin embrague deben soportar pruebas hidráulicas; al mismo tiempo, la presión interna durante la prueba está vinculada al tamaño de la tubería y varía de 375 a 1250 kgf / cm2.
Como referencia: la presión del agua en la salida de los monitores de minería alcanza valores tres veces más pequeños: no más de 400 kgf / cm2. El chorro de un monitor así corta rocas fácilmente.
El uso de tuberías para tubos se reduce principalmente a la producción de petróleo y gas: sirven para bombear hidrocarburos naturales y crear presión en el reservorio.
GOST 8732-78
El tubo laminado en caliente sin soldadura puede tener un diámetro de 20 a 530 mm con un espesor de pared de 1,08 a 75 milímetros.
La tecnología de su producción en breve es la siguiente:

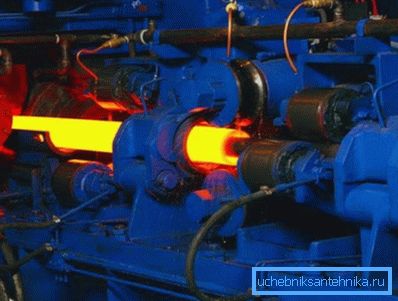

- El tocho cilíndrico se calienta en un horno de inducción a una temperatura a la que el acero se convierte en plástico.
- En el molino de perforación, se convierte en una manga - un cilindro hueco.
- Después de recalentar, la pieza de trabajo, desgastada en el mandril, pasa una secuencia de rodillos, reduciendo su diámetro exterior.
- Después del enfriamiento, el tubo terminado se corta en segmentos y, luego de pasar, el control de calidad se envía al almacén de productos terminados.

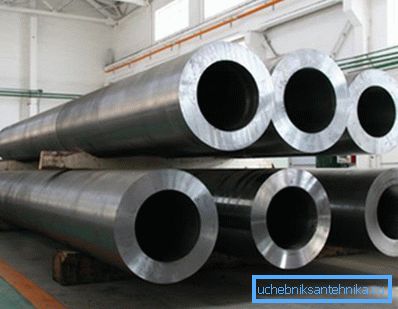

La producción por razones obvias, tiene la mayor intensidad energética. Además, debido a que las paredes gruesas del producto son extremadamente masivas: si el tubo de acero reforzado de agua y gas de 65 mm pesa 7,88 kg / metro lineal, entonces el diámetro de 63.5x14 deformado en caliente más cercano a él es de 17.09.
¿Dónde se utilizan los productos laminados en caliente? Está claro que no es para la construcción del sistema de suministro de agua suburbana con sus propias manos: su fuerza aquí es claramente excesiva. Las principales áreas de aplicación son tuberías de alta presión y sistemas hidráulicos.
GOST 8734-75

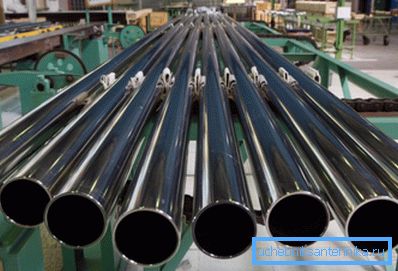

El método de deformación en frío difiere del laminado en caliente solo en que, después del molino de perforación, el manguito se enfría y otras operaciones tienen lugar a una temperatura muy por debajo del punto de recristalización del acero.
Como las tensiones internas se acumulan inevitablemente durante el laminado en un metal, la instrucción sobre la tecnología de producción contenida en uno de los estándares relacionados requiere un tratamiento térmico obligatorio del laminado después del laminado: el acero se calienta y se enfría lentamente, adquiriendo viscosidad y ductilidad.
¿Qué tamaños están escritos en el estándar?
- Diámetro - de 5 a 250 mm.
- Espesor de la pared - de 0,3 a 24 mm. En este caso, varias opciones corresponden al mismo diámetro: por ejemplo, un tubo de acero de 200 mm puede tener paredes desde 3 hasta un máximo de 24 mm, y un tubo de acero de 110 mm, desde 1,5 hasta 18.
Además de los productos laminados en caliente, conformados en frío, se requiere una resistencia máxima a la presión hidráulica con un peso mínimo.
GOST 20295-85

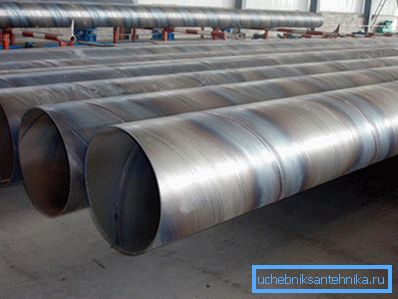

La norma prevé la producción de productos longitudinales y soldados en espiral con un diámetro exterior de 159 a 8220 mm con paredes de 3 a 12 mm.
En este caso, la norma contiene recomendaciones sobre el método de fabricación para diferentes rangos de tamaño:
- Con un diámetro de 159 a 426, se puede usar soldadura con corrientes de alta frecuencia.
- La soldadura por arco eléctrico de uniones en espiral se puede utilizar en el rango de 159-820.
- La soldadura por arco longitudinal es aplicable para tamaños 530-820.
GOST R 52079-2003
El último documento de nuestra lista proporciona diámetros de 114 a 1420 mm con paredes de 3 a 21. Y en este caso, se puede usar soldadura de alta frecuencia con una costura longitudinal (dimensiones 114-530), soldadura de arco de costura espiral (159-1420) y soldadura de costura longitudinal Con una o dos costuras longitudinales (530-1420 mm).
Conclusión
Como ya se mencionó, nuestra lista de documentos reglamentarios no pretende estar completa. Por ejemplo, un tubo de acero de 300 mm no corresponde a ninguno de los rangos mencionados; Sin embargo, en las listas de precios reales de los fabricantes y distribuidores es.
Como siempre, el lector puede encontrar información adicional en el video de este artículo. ¡Éxitos!
