Diámetros de tuberías de pvc - tipos existentes y

El ámbito de aplicación de las tuberías de cloruro de polivinilo (PVC) es bastante extenso. Además, dependiendo del destino, sus diámetros pueden ser muy diferentes. A continuación, consideramos los tamaños más comunes y para qué fines se utilizan.

Información general

Los productos en cuestión son materiales muy populares para la comunicación industrial y doméstica.

Esto se debe a sus ventajas tales como:

• Durabilidad
• Confiabilidad
• Resistencia a la corrosión;
• La capacidad de colocar la tubería debajo del suelo a grandes profundidades, debido a la alta resistencia;
• Bajo peso del producto, lo que reduce los costos de transporte y simplifica el proceso de instalación;
• Fácil instalación, ya que este proceso no requiere ningún equipo especial. Como resultado, el montaje de la tubería doméstica se puede hacer a mano;
• Resistencia a altas temperaturas: el material comienza a fundirse a una temperatura de 180-220 grados Celsius, en análogos de polietileno y polipropileno, esta cifra es mucho menor;
• El bajo precio del material: los productos son un 30 por ciento más baratos que los análogos de polietileno.
• La conductividad térmica es cercana a la de los materiales aislantes térmicos;
• Respetuoso con el medio ambiente, gracias al cual los productos se utilizan para la instalación de tuberías de agua potable;
• Excelente rendimiento debido a las buenas propiedades hidráulicas;
• Posibilidad de soportar presiones de hasta 16 bar.

Presta atencion A diferencia de los análogos de polietileno, el material en cuestión es susceptible a cargas de choque. Además, al disminuir la temperatura ambiente, aumenta su fragilidad.

Cabe destacar que actualmente existen 2 tipos de productos de tubería de PVC:

1. Del cloruro de polivinilo (PVC) ordinario;
2. De PVC no plastificado PVC (PVC-U).

En la mayoría de los casos, el material de PVC-U se utiliza en su producción, ya que se caracteriza por mejores características técnicas. Como resultado, los productos se pueden usar para tuberías de presión.

Diámetros y aplicaciones

Clasificación del diámetro

Dependiendo del tamaño, la clasificación de los productos en cuestión es la siguiente:

Para sistemas de exterior.

Por lo tanto, como se mencionó anteriormente, los tubos de PVC de gran diámetro se utilizan para la instalación de alcantarillas al aire libre.

Los más comunes entre ellos son los siguientes:

• Con un diámetro de 160 mm, con la ayuda de estos productos, como norma, se realizan sistemas de alcantarillado sin presión para objetos agrícolas, industriales y domésticos.. La longitud puede ser diferente:

• 1m;
• 2m;
• 3m

La profundidad permitida del marcador depende del grosor de la pared (clase de rigidez). Por ejemplo, la tubería SN4 puede tenderse debajo del suelo a una profundidad de 8 m, y SN 2 solo a 4 m.

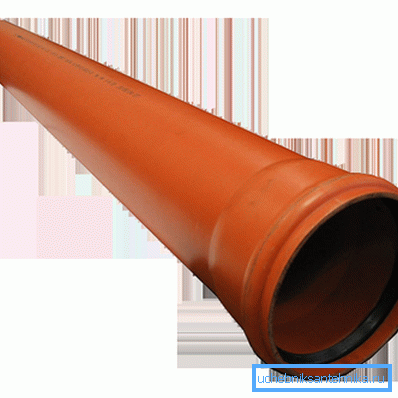

• La tubería de PVC de 200 mm se enfoca en la instalación de sistemas de flujo libre de alcantarillado para edificios industriales, así como grandes edificios residenciales. En otras palabras, se aplica cuando se asume una gran cantidad de residuos. Además, este diámetro es adecuado para colocar sistemas de drenaje de aguas pluviales que evitan las inundaciones de las plazas y calles de la ciudad.
• En los casos en que se imponen mayores requisitos al sistema de alcantarillado, se justifica el uso de tuberías de PVC con una sección de 315 mm.. Sus paredes son de tres capas: las capas interna y externa están hechas de poli (cloruro de vinilo) no plastificado. Al mismo tiempo los productos tienen un peso pequeño.

Sugerencia Todas las dimensiones de los productos mencionados anteriormente están contenidas en una tabla de diámetros de tuberías de PVC, que se pueden encontrar en los libros de referencia.

Clasificación por finalidad

Todos los tipos existentes de estos productos se clasifican por propósito:

• Presión del agua;
• Flujo libre de alcantarillado;
• Carcasa, para la instalación de pozos.

A continuación, considere con más detalle las características de cada tipo.

Cabeza de presion

Los productos de tubería de presión se distinguen principalmente por el método de instalación.

Pueden ser:

• Brida
• Para soldadura en frío.

El tubo de PVC de 16 mm tiene la sección transversal más pequeña posible, el máximo es de 400 mm. El diámetro mínimo de un producto con un casquillo es de 90 mm.

Presta atencion Al comprar productos con un zócalo, debe tenerse en cuenta que la longitud estándar, establecida por el fabricante, no tiene en cuenta la longitud del zócalo.

Los tubos de presión abocinados se asemejan a las alcantarillas, sin embargo, su unidad de conexión proporciona una mayor estanqueidad debido al anillo de goma apretado, que se instala en una ranura especial del zócalo.

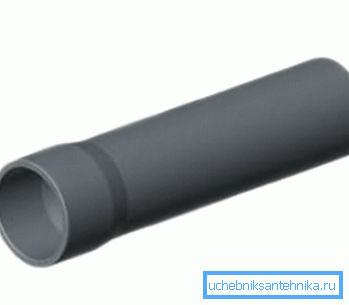

Los productos para soldadura en frío están conectados con un adhesivo especial, que es un solvente. La estructura suelda los detalles unidos, lo que proporciona una unión confiable y apretada.

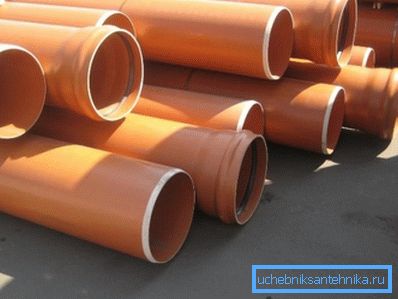

Flujo libre de alcantarillado

Para los sistemas de alcantarillado que funcionan por gravedad, a menudo se utilizan tuberías de PVC. Su presión permitida no excede de 0.16 MPa, y la temperatura máxima permitida es de 450 grados Celsius.

Los productos para el alcantarillado exterior están pintados en color rojo.

La tubería se ensambla en forma de campana, gracias a la cual las instrucciones de instalación del sistema son extremadamente simples:

• La pieza se inserta en el zócalo, que se sella con un anillo de goma.
• Luego se sella la junta con sellador de silicona.

Presta atencion Para una conexión confiable, es necesario asegurar la alineación de las partes. En caso de sesgo, el anillo de goma de sellado se juntará y la junta se despresurizará.

Estos productos varían en la clase de dureza:

Carcasa roscada

Este tipo de productos utilizados en los pozos de agua del dispositivo, así como las tuberías técnicas que transportan productos químicos. Una característica de estos productos es la buena resistencia a los efectos de varios productos químicos agresivos.

Su longitud es de 3 a 4 metros y el diámetro puede estar en el rango de 80 a 225 mm. Las tuberías de este tipo se montan en un modo de casquillo roscado. Gracias a esta conexión resulta aún más fiable y ajustado.

Además, debido a la rosca, aumenta la resistencia de las juntas a las cargas verticales y horizontales, que pueden surgir como resultado de la presión interna o externa, por ejemplo, un tubo de PVC con un diámetro de 125 mm puede soportar una carga de 5 toneladas e incluso más. Así, para un pozo con una profundidad de 200 metros, el margen de seguridad se ha multiplicado por siete.

Conclusión

Como descubrimos, hoy en día hay una gran variedad de tuberías de PVC con diferentes diámetros. Este parámetro depende principalmente del alcance del producto, así como de algunos otros parámetros de la tubería.

Desde el video en este artículo, puede obtener más información sobre este tema.
