Diámetro interno de las tuberías: el parámetro más

05-07-2018
Tubos

Un valor como el diámetro interno de las tuberías permite un cálculo preciso de la capacidad de rendimiento de varias comunicaciones de ingeniería. Este parámetro está estandarizado, por lo tanto, simplifica significativamente el trabajo de los diseñadores.

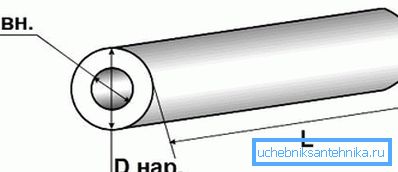

En las dimensiones de la foto del producto.

Todas las variaciones de parámetros

La sección está estandarizada en varias variedades:

  1. El pase condicional se designa como Dy o Du. Este parámetro se calcula en milímetros o en pulgadas, para el acero (luego se redondea).
  2. El diámetro nominal es esencialmente el mismo que el primer parámetro. Está marcado como Dn / Dn.
  3. Tamaño exterior denotado por Dh.
  4. El diámetro interno de los tubos de acero (D) y sus homólogos de polímeros es el valor más importante.

Además de los parámetros anteriores, el espesor de la pared del material (h) también se utiliza en los cálculos.

¿Qué es el pase condicional?

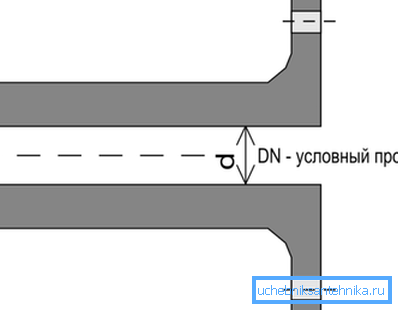

La imagen muestra el día.

El paso nominal es aproximadamente igual a la sección transversal del espacio de la tubería. Al diseñar, se calcula de modo que el ancho de banda de la red sea suficiente.

Presta atencion Graduación de valores condicionales definidos por la norma. Se calculan para que la capacidad del sistema de una pasada a la siguiente aumente en un 60/100%.

Su tamaño está regulado por el GOST 28338/89 “Interfaces de tuberías y sus accesorios. Filas de dimensiones nominales. A continuación se muestra la graduación del documento.

2.5 3 4 5 6 10 12
15 16 20 25 32 40 50
63 65 80 100 125 150 160
175 200 250 300 350 400 450
500 600 700 800 900 1000 1200
1400 1600 1800 2000 2200 2400 2600
800 3000 3200 3400 3600 3800 4,000

Descifrando el concepto

El término "paso condicional" se introdujo para preservar el valor del espacio para las comunicaciones, lo que crea condiciones para los cálculos de diseño.

Presta atencion Los medios de instrucción mediante este concepto se redondean hacia abajo / hasta los valores de la serie estándar de la sección de trabajo promedio. Sin embargo, el diámetro interno real de la tubería es de 30 mm, etc., como regla general, no es igual al análogo nominal.

Entonces, para materiales con una dimensión externa de 160 y un espesor de pared de 8, el tamaño real en el interior es de 144, con paredes de 6 a 150. Pero allí y allí el tamaño nominal es de 150.

Verdadera sección interior

  1. El espacio de trabajo real de los elementos depende del grosor de sus paredes.
  2. En la mayoría de los casos, los materiales de las tuberías de agua y gas están marcados en el interior, los otros tipos, en el exterior.
  3. Los productos de acero, basados ​​en la tecnología de su producción, tienen las mismas dimensiones externas.
  4. Para garantizar la fiabilidad del sistema de suministro de agua operado a alta presión, se debe aumentar el espesor de las paredes de sus elementos. A partir de esto, su tamaño de trabajo diferirá del pasaje condicional.

Por ejemplo, la red con un indicador externo de 275 y un espesor de pared de 9, tiene una dimensión interna real de 257. Y el diámetro interno nominal de la tubería de PVC es de 250 mm, que está determinado por el valor más cercano de la serie estándar.

A continuación se muestra una tabla con los tamaños de los productos de acero y su correspondencia con tuberías de agua de plástico y análogas. Le permitirá seleccionar con precisión los análogos cuando diseñe un sistema combinado.

Por ejemplo, se puede ver que el diámetro interior de la tubería de metal y plástico 20 corresponde a un análogo de acero con una dimensión exterior de 26.

Pase condicional Seccion externa
Elementos de sutura de acero. Productos de acero sin costura Análogos de plastico
10 17 16 16
15 21.3 20 20
20 26.8 26 25
25 33.5 32 32
32 42.3 42 40
40 48 45 50
50 60 57 63
65 75.5 76 75
80 88.5 89 90
90 101.3 102 110
100 114 108 125
125 140 133 140
150 165 159 160

Definición del espacio de trabajo del elemento.

Al determinar con precisión la permeabilidad de las partes, puede calcular la cantidad de materia transmitida por ellas a través de la red.

Cálculo de la comunicación cruzada para agua fría.

La cantidad de sustancia que pierde por unidad de tiempo determinará el diámetro interno del tubo de 25 mm.

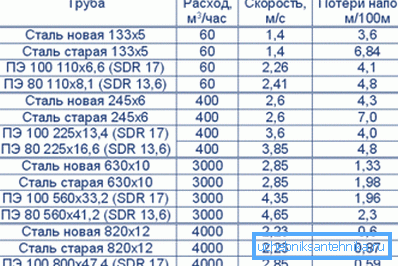

Pérdida de cabeza de diferentes materiales.

La permeabilidad de los productos depende de lo siguiente.

  1. Su espacio de trabajo. Si es demasiado pequeño, la resistencia hidráulica de las paredes del sistema aumentará y el flujo del medio de trabajo se debilitará.
  2. Presión en las comunicaciones de ingeniería.
  3. Longitudes de comunicación. Cuanto más largo es, la fricción que debilita el flujo es más fuerte.
  4. El grado de suavidad del material. Cuanto más alto es, más rápido se mueve la sustancia a través del sistema.
  5. La edad de los elementos, es decir, el volumen de depósitos en sus paredes. El precio del sistema de materiales usados ​​será pequeño, pero la eficiencia disminuirá.
  6. El número de transiciones en la comunicación de una dimensión a otra, así como giros.

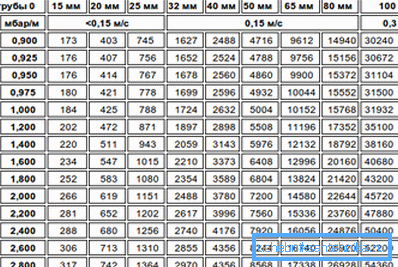

Tabla de pre-rendimiento.

Para un sistema doméstico, puede aplicar una fórmula simple. Para calcular la sección transversal interna óptima de los elementos, debe conocer el costo del agua y el caudal:

D = v (4-P-1000 /? • v).

Aquí:

  • P significa flujo de agua;
  • ?= 3.14;
  • v es la velocidad de movimiento del ambiente de trabajo, es 0.7 / 1.2 m / s. en análogos con una sección de hasta 32 mm y 1,5 / 2 m / s. En productos de mayor magnitud sonora.

Análogos de calefacción

Cuando se requiere realizar la instalación del sistema de calefacción a mano, se debe calcular la permeabilidad requerida de sus elementos para que en el invierno todas las salas de estar se calienten de manera uniforme.

Para el cálculo de productos para calefacción tienen la siguiente fórmula:

D = v (? • Q) / (v • Dt).

Los caracteres aquí significan:

  • D es el valor deseado;
  • numero es igual a 3.14;
  • Q es el flujo de calor en kW;
  • v es la velocidad del entorno de trabajo, en m / s.
  • Dt es la diferencia de temperatura (grados Celsius) en la red de entrada / salida.

Por lo tanto, puede averiguar, por ejemplo, el diámetro interno de la tubería de metal y plástico 16 para el sistema de calefacción por suelo radiante.

Conclusión

El valor del espacio condicional del material es muy importante. La efectividad y la durabilidad del trabajo de comunicaciones de ingeniería dependen de la exactitud de su elección (vea también el artículo "Rosca de pulgada de tubo - Características y un método de corte).

El video en este artículo contiene información adicional sobre el tema.
