Diámetro del tubo exterior: todo lo que necesita saber sobre

Cuando se trata del diseño de sistemas de alcantarillado, suministro de calor y agua, una de las tareas más importantes puede llamarse la selección correcta de la tubería. Esto se refiere no solo al material, sino también a su tamaño, en particular al diámetro exterior de las tuberías.

¿A qué afecta el tamaño?

La tarea principal de cualquier tubería es el transporte de líquido (gas), por lo que se puede describir brevemente el principio de funcionamiento de cualquier sistema en la casa (aguas residuales, calefacción, tubería de gas, ventilación, etc.). En consecuencia, el criterio principal para la efectividad de su trabajo es el rendimiento, es decir, la cantidad de líquido o gas que pasa a través de la sección por unidad de tiempo.

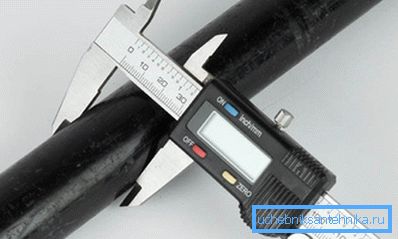

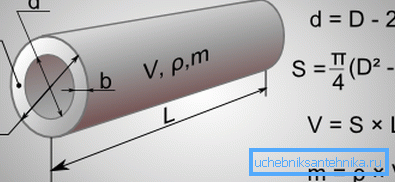

En la etapa de planificación, por lo general, tenga en cuenta el diámetro exterior e interior de la tubería. Influencia interna directamente en el rendimiento, y la diferencia entre externo e interno se puede juzgar por el grosor de la pared y, por lo tanto, por la resistencia.

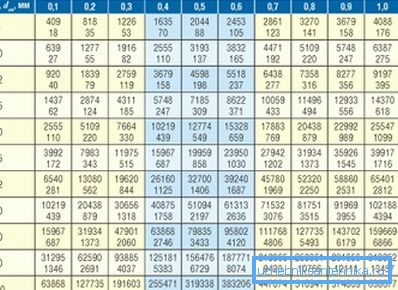

Esto es especialmente importante cuando se diseñan sistemas de calefacción, tuberías, porque funcionan en el modo de presión. Si intenta ahorrar y utilizar la tubería para agua fría en el sistema de calefacción, en un futuro próximo tendrá que cambiarse.

A primera vista, no deberían surgir problemas, basta con prestar atención al etiquetado. En realidad, hay bastantes escollos en este asunto, porque no es la métrica, pero a menudo se usa el sistema de designación de tamaño en pulgadas.

Características de la designación del diámetro.

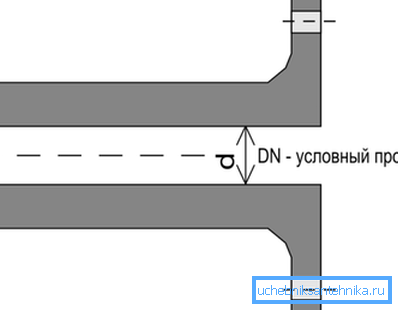

Además de las dimensiones especificadas en milímetros o pulgadas habituales, también se utiliza el concepto de diámetro nominal; en otras palabras, el tamaño del lumen. Por lo tanto, inocente a primera vista, la entrada en la forma del diámetro exterior de la tubería Du25, inicialmente conlleva un error, porque el acrónimo DU se usa exclusivamente como una dimensión interna.

Lo mismo se aplica a la designación del diámetro exterior de la tubería Du32, en este caso, se debe eliminar el prefijo "Hacer" o la palabra exterior. De lo contrario, la tienda puede pasar más de una hora tratando de encontrar un tamaño inexistente.

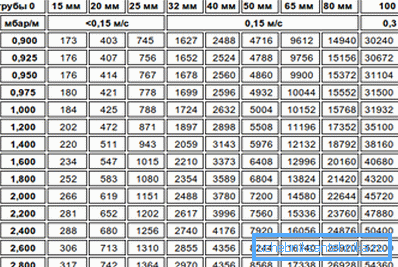

Presta atencion Utilizando el valor de Du, puede estimar aproximadamente el rendimiento. Inicialmente, se seleccionan para que cada valor siguiente aumente el rendimiento en una cantidad del 60% al 100%.

Cuando se trabaja con diferentes materiales, por ejemplo, cuando se reemplaza una parte de las viejas aguas residuales de hierro fundido a plástico. Las instrucciones para la implementación del trabajo de plomería, por regla general, se centran en la tecnología, sin prestar especial atención a la selección de tamaños estándar. Los problemas con diferentes sistemas numéricos pueden ocurrir incluso entre artesanos experimentados.

Tubo de polipropileno

Puede ser utilizado para la instalación de sistemas de calefacción y fontanería. Como regla general, se elige un tamaño en el rango de 20 a 110 mm, aunque este último prácticamente no se utiliza en casas privadas. Los parámetros del producto terminado deben cumplir con GOST R 52134-2003.

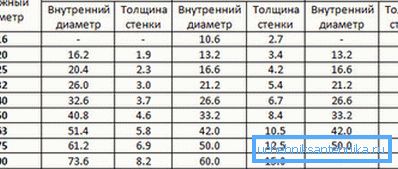

Al elegir tener en cuenta para el diámetro exterior de los tubos de polipropileno. El hecho es que el grosor de la pared varía según la marca. Por lo tanto, para la marca PN10, el diámetro exterior 32 corresponderá al diámetro interior - 26.0 mm. Y para la marca PN20, al aumentar el grosor de la pared, el DN disminuirá a 21,2 milímetros.

Al elegir es importante no confundir dimensiones externas e internas. Entonces, si la pregunta es si se requiere un diámetro de tubo de 32 mm, externo o interno, entonces lo más probable es que sea externo. Después de todo, Du 32 simplemente no existe, el valor más cercano es 32.6.

Presta atencion Si todo el trabajo se realiza a mano, es mejor que todos los elementos sean del mismo fabricante y del mismo lote. Debido a esto, los parámetros externos e internos coincidirán exactamente entre sí.

Es posible citar datos promediados en las tuberías de PP más comunes. Por lo tanto, para la instalación de calefacción se utiliza más a menudo en el rango de tamaño de 20 - 32 mm. El espesor de los tubos de calefacción rara vez supera los 50 mm. (Ver también el artículo Tipos de tuberías y conexiones de alcantarillado: características).

Tuberías de acero y fundición.

En el marco de un artículo, es simplemente imposible mencionar todos los tamaños de marcos, ya que hay cientos de ellos, y también difieren según el modo de producción:

• tubería laminada en caliente. El estándar GOST 8732-78 dice que los diámetros exteriores de los tubos de acero producidos por esta tecnología varían en el rango de 20 a 550 mm (aproximadamente 70 tamaños estándar). Si también tenemos en cuenta el interior, puede seleccionar varios cientos si no miles de tamaños, ya que debe tener en cuenta el grosor de la pared;

• alquiler de frío. GOST 8734-75 identifica más de 70 tamaños, y la situación es la misma que con los análogos de tubería laminada en caliente, es decir, el grosor de la pared varía en un amplio rango.

Tenga en cuenta toda la gama, por supuesto, no es necesario. Suficiente para navegar al menos en los tamaños más comunes. Es bueno tener en cuenta, por ejemplo, el diámetro interior y exterior de las tuberías de acero, que se utilizan para organizar el suministro de agua.

Pero el principal misterio para muchos es la decodificación de las designaciones en pulgadas. Esto es especialmente importante si la conexión está enroscada, incluso una ligera falta de coincidencia no le permitirá crear una junta sellada, en el futuro, esto puede provocar fugas.

Si conoce la marca en pulgadas, puede juzgar el diámetro del hilo y el DN. Por lo tanto, el diámetro exterior del tubo 3 4 dice que Du es igual a 20 mm, roscado - 25.9 - 26.2.

En cuanto al hierro fundido, todo es mucho más simple, utilizando 3 tamaños principales: 150, 100 y 50 mm. En este caso, el paso condicional, es decir, la tubería Du, sirve como criterio principal. En la vida cotidiana, el hierro fundido se utiliza para organizar la eliminación de residuos, como regla general, el tamaño estándar es de 100 o 150 mm.

Tubería de VGP

La abreviatura VGP significa gasoducto de agua. El acero se utiliza para la producción, y se puede usar no solo como tubería para tuberías externas, sino también para colocar un gasoducto.

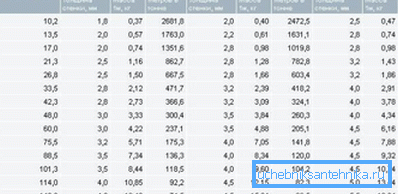

La gama completa de tuberías de acero VGP está determinada por el estándar GOST 3262-75. La designación significa interno, o más bien Du, al conocer el grosor de la pared, es posible calcular el grosor de la tubería. Por lo tanto, la designación de VGP Du15 significa que Du es igual a 15 mm.

El diámetro exterior del tubo de acero de 22 mm le permite compararlo con el VGP Du15, porque su grosor es de 21,3 mm. Pero al mismo tiempo, el análogo electrosoldado tiene una holgura mucho mayor (que varía de 18 a 20 mm, dependiendo del grosor de la pared). Esta diferencia se debe a las condiciones operativas del sistema.

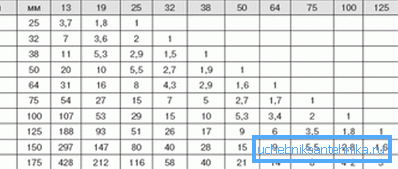

Por otro lado, vale la pena considerar las designaciones en pulgadas de las tuberías de AIV. Aquí la relación entre las dimensiones es la siguiente.

El diámetro exterior del VGP de la tubería depende del grosor de la pared, en total se produce en 3 versiones:

• pulmones
• ordinario
• reforzado

Por ejemplo, cuando Du 40 en el rango indica Dn 48.0 mm. El espesor de la pared varía de 3.0 (versión ligera) a 4.0 mm (versión reforzada). La versión reforzada se utiliza para sistemas que operan a alta presión.

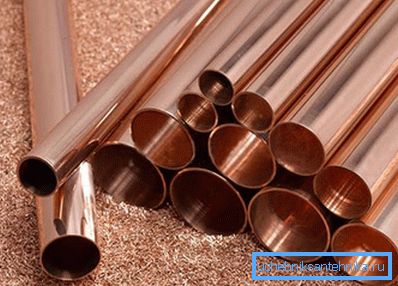

Tubos de cobre

A pesar de la popularidad del plástico, el cobre todavía se utiliza para organizar los sistemas de plomería y calefacción (incluso si el precio es más alto). Con respecto a la designación de dimensiones, entonces puede encontrar el uso de sistemas de número métrico y en pulgadas. En cuanto a la norma, la gama de productos se da en GOST 617-2006.

El nuevo estándar se basa en la designación métrica de las dimensiones, por lo tanto, por ejemplo, la antigua designación de 3/8 de pulgada ha sido reemplazada por dos tamaños (6 y 7 mm). En general, solo los productos laminados en frío dan alrededor de 70 a 80 tamaños estándar, y esto solo si se tiene en cuenta el espesor.

Al elegir la tubería correcta, puede encontrar las siguientes designaciones de tamaño:

• pulgada En este caso, la designación, por ejemplo,? pulgadas solo indicarán el tamaño exterior;
• fraccional En el formato de grabación 14/12, el número 14 muestra el diámetro exterior y 12 indica el diámetro interior;
• fraccional que indica el espesor de la pared, por ejemplo, 14/1. En este caso, el número 14 indica Dn, y 1 - grosor de pared.

Resumiendo

En el marco de un artículo, es difícil cubrir todos los detalles del marcado de productos laminados de tubería. Sin embargo, la información propuesta ayudará a navegar al elegir la tubería correcta, lo que significa que se minimizará el riesgo de fugas.

El video en este artículo muestra un ejemplo de selección de diámetro basado en las condiciones de operación de la tubería.
