Diámetro de la tubería de alcantarillado

17-04-2018
Tubos

En la instalación del dispositivo sanitario hay un problema de su acceso al sistema de alcantarillado. Para hacer esto, necesita saber qué diámetro de tubo recoger. Además, es conveniente navegar la situación en el mercado.

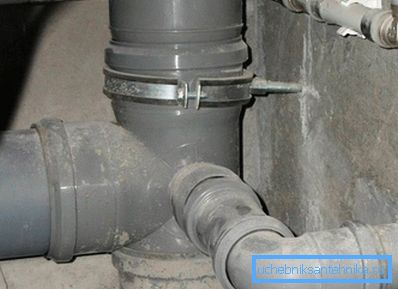

Variedad de diámetros.

Para cada adjudicación su propia sección.

El diámetro de la tubería de alcantarillado depende en gran medida del sitio de instalación. Si no hablamos de colectores que recolectan todas las aguas residuales de edificios residenciales e industriales, el diámetro de las tuberías dentro del edificio es mayormente de 50, 110 mm. Los diámetros de las tuberías externas varían de 110 a 600 mm.

Sugerencia Dado que el factor determinante en la elección del diámetro de la tubería es el volumen de aguas residuales, durante el trabajo de instalación, debe tener en cuenta cuántos productos de plomería están instalados y cuál es la capacidad de rendimiento de las tuberías del sistema instalado.

  • Como regla general, los elevadores del sistema de alcantarillado interno y las salidas a la red externa tienen ~ 110 mm. Las ramas de los dispositivos sanitarios, a excepción del inodoro, están hechas de tuberías con un diámetro en el rango de 32-50 mm.
  • Las aguas residuales externas de los asentamientos se organizan en diámetros diferentes según el número de puntos de conexión a lo largo de la dirección de transporte de los desagües que se transportan. Desde la vivienda privada, como norma, el oleoducto O 110 mm.
  • Desde edificios de varios pisos de gran altura, la descarga al sistema de alcantarillado externo se puede realizar con una tubería de Ø 160 mm.

Las tuberías son conocidas por tener diámetros internos y externos. Anteriormente, los productos hechos de hierro fundido o cemento de asbesto se utilizaban para la instalación de sistemas de alcantarillado. En la literatura técnica y en el diseño, estas tuberías se indicaron con un diámetro interno, que se denota Dí. Ahora se utilizan con más frecuencia tubos hechos de materiales poliméricos. Para ellos, el diámetro exterior ya está indicado con la designación DN.

En el diseño e instalación de esta necesidad se prestará especial atención. Ambos valores de diámetro juegan un papel importante dependiendo del trabajo que se está realizando. Al realizar los cálculos, se tiene en cuenta el diámetro del tubo en su parte interior, mientras que con el montaje directo, el diámetro exterior llega a la primera función. Es de él que repelen, cuando es necesario observar las distancias normativas a otras comunicaciones, especialmente cuando se colocan tuberías debajo de la superficie de la tierra.

Dado que los tubos tienen una amplia gama, los productos con los mismos diámetros internos pueden tener una sección externa diferente y viceversa. Es todo sobre el espesor de la pared. Las tuberías que se utilizan en las alcantarillas a presión o están en el suelo bajo la influencia de grandes cargas externas, el espesor de la pared aumenta. Conociendo el diámetro exterior del producto tubular y el espesor de su pared, es posible calcular el valor de la sección transversal interna. Para esto, es necesario restar dos espesores de pared de DN.

Diámetros de tuberías de alcantarillado de diferentes materiales.

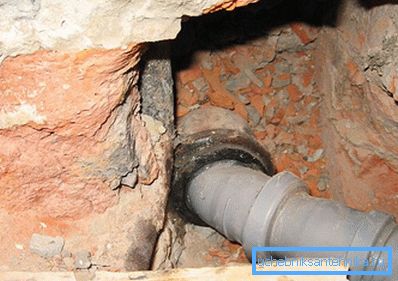

Reemplazo de la rodilla de hierro fundido en plástico
  • Las tuberías plásticas de alcantarillado en los últimos tiempos están encontrando cada vez más su aplicación. Sin ningún problema, desplazan los productos de hierro fundido que han estado presentes en el mercado durante más de una década. Tales productos tienen ventajas comparativas, un surtido diverso y son fáciles de instalar. La gama de tuberías de plástico ofrecidas para aguas residuales domésticas en secciones transversales de 32, 50 y 110 mm. Una gran variedad de piezas moldeadas facilita la conexión de los productos. Cuando se unen tuberías en los enchufes, se proporcionan juntas de goma que evitan que se formen fugas. La conexión de los productos entre ellos y los accesorios se debe no solo a los enchufes, sino también a la soldadura, que se realiza mediante instalaciones especiales. Tales tuberías pasan bien por desagües. Además, son duraderos y no ocurren accidentes graves con su participación. Las redes de alcantarillado externas se montan desde tuberías con un diámetro de 110 mm.
  • Ahora los tubos de PVC son ampliamente utilizados. Se caracterizan por su alta resistencia al desgaste, larga vida útil. Además, los productos tienen un buen ancho de banda. Prácticamente ocupan hoy un lugar destacado en la instalación de sistemas de alcantarillado. Además de los tamaños más populares en secciones transversales de 32, 50 y 110 mm, el diámetro de las tuberías de PVC puede ser mayor. Al instalar tuberías de aguas residuales fuera de los edificios, se utilizan productos con un diámetro en el rango de 110–500 mm, y las paredes pueden tener un grosor de hasta 15 mm. Por supuesto, los tubos con tales características se colocan para la construcción de tuberías para uso principal.
  • Los buenos tubos viejos de hierro fundido, aunque se están volviendo obsoletos, todavía se usan hoy en día. Rara vez se utilizan para la instalación en interiores, pero cuando se colocan redes externas, todavía se encuentran dichos productos. Los tubos modernos de hierro fundido están hechos por fundición. Resisten bien la corrosión y tienen un revestimiento en el interior que minimiza el flujo de residuos. Las tuberías se conectan mediante sockets mediante manguitos o juntas tóricas. Diámetros de hierro fundido son estándar. Los diámetros promedio están determinados por las dimensiones en la sección dentro de 50 a 300 mm. Al colocar líneas troncales, los diámetros aumentan hasta 1200 mm.

Sugerencia Para determinar el diámetro de la tubería, debe mirar la marca de la superficie. El valor deseado se escribe al final del texto en números.

Diámetros de tubería para accesorios de plomería.

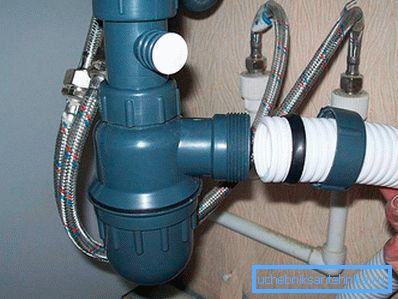

Conectando el fregadero a la alcantarilla.
  • Junto con un lavabo o un lavabo, se ofrecen accesorios que se pueden conectar a tuberías O 40, 50 mm. Sobre esta base, lo más racional sería desviar de estos dispositivos sanitarios de 50 mm. Tal tubería normalmente pasará el volumen requerido de agua.
  • Entre los accesorios de plomería, solo el inodoro necesita una salida de tubería de Ø 110 mm. En este caso, esta condición debe cumplirse. Además, la tubería que drenará el inodoro del inodoro debe ser lo más corta posible y estar más cerca del elevador. Para conectar la parte de salida de la taza del inodoro a la tubería de derivación, es necesario recurrir a la ayuda de una parte con forma especial (solo en el caso de que sea imposible acoplar la taza del inodoro con ella), que se denomina corrugación. Tiene puños que evitan fugas y olores desagradables.
  • Como es bien sabido, un volumen considerable de líquido sale del baño. Al mismo tiempo, el tubo de salida tiene un diámetro pequeño - 50 mm. El hecho es que la tasa de flujo juega un papel aquí. A través del orificio de los drenajes de pequeño diámetro fluirá un pequeño volumen por unidad de tiempo. Además, la rejilla existente reduce adicionalmente el caudal, por lo que no se requiere más rendimiento para la tubería de descarga.
  • Como muestra la práctica, en la cocina se pueden ubicar al mismo tiempo, además del fregadero e incluso dos automóviles: lavavajillas y lavado. Si el tubo de O 50 mm se aleja del fregadero, un plato con una sección de 40 mm debe ir del lavaplatos y 32 mm de la unidad de lavado. Para ellos, solo se utiliza una tubería de alcantarillado O 50 mm, desde donde salen las salidas a los dispositivos. Las mangueras de drenaje se insertan en estos grifos y, si es necesario, se usan puños.
  • La cabina de la ducha se diferencia del baño en que en el primer caso el volumen de agua en la salida es pequeño. Al hacer una ducha, los desagües por unidad de tiempo se asignan exactamente tanto como entra en la regadera. En este caso, la bandeja de plomería tiene un orificio igual al de la bañera. Los accesorios están unidos a la cabina de ducha, incluida la manguera de desagüe, que puede tener un diámetro de 32 a 50 mm. A partir de aquí, una conclusión: para la eliminación de desagües hay suficiente producto con un tamaño en sección de 50 mm.

Una gama tan amplia de tuberías de aguas residuales no debería crear un problema para el propietario de las instalaciones al elegir el producto adecuado para drenar las aguas residuales de la instalación de plomería.
