¿cuál debería ser la presión en las tuberías y de qué

Los motores de búsqueda a menudo manejan una solicitud acerca de cuánta presión hay en las tuberías de calefacción, pero esta configuración no es correcta, ya que el MPa en el sistema depende de qué sistema está centralizado o es autónomo en su casa, y aquí, también, estas cifras pueden diferir.

Por ejemplo, cuando se aplica refrigerante a edificios de baja altura, la presión es mucho menor que para los edificios de gran altura, por lo tanto, diferirá en el circuito en sí. Tratemos juntos estas correlaciones y echemos un vistazo al video adicional en este artículo.

Relación de presión

Tipos de presion

Nota Para calcular la resistencia a la presión de una tubería (para el contorno de un apartamento), es necesario comprender qué tipos de esta medida existen en absoluto.

• Por presión estática se entiende una columna de agua, más precisamente, su altura, a la que su bomba puede elevar desde una caldera o una sala de calderas centralizada; el cálculo de la potencia depende de esto, especialmente para edificios de gran altura.. Es decir, para los edificios de una sola planta y de varias plantas con el mismo espacio habitable, los requisitos para este indicador son completamente diferentes.
• La presión dinámica depende de la velocidad del refrigerante en el sistema. - Cuanto más rápido se complete el ciclo, menos agua se enfriará, por lo tanto, el costo de su calefacción será menor y el precio total de la energía también disminuirá.

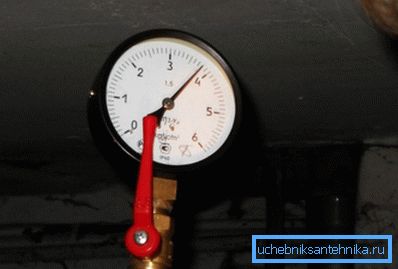

• Además, hay una presión de trabajo (constante) y de prensado (máxima o de prueba) y el espesor de la pared de la tubería se calcula en función de la presión del prensado y no del trabajo.. En condiciones normales de operación en edificios de apartamentos, independientemente del tipo de construcción (proyecto nuevo o Khrushchevka), la presión de operación (operación) debe ser de 8 a 9.5 atmósferas, que es de 0.8-0.96 MPa o 8.1-9 , 81 kgf / cm²), como lo requieren las instrucciones. Desafortunadamente, en algunas casas esta cifra está muy subestimada y es de aproximadamente 5-5.5 atmósferas, respectivamente 0.5-0.55 MPa o 5.0-5.6 kgf / cm².

Tubos de polipropileno.

Nota Las tuberías de polipropileno generalmente se escriben usando la abreviatura - PP ruso o PPR en inglés. Pero qué presión mantiene la tubería de polipropileno y sus propiedades térmicas se indican mediante la abreviatura PN seguida de un número detrás de ella.

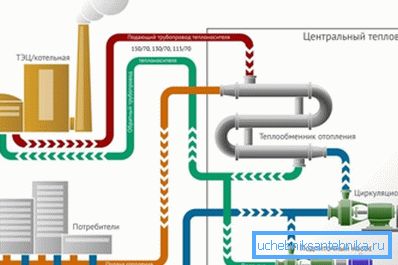

Si estamos hablando de cuánta presión puede soportar una tubería de polipropileno, significa que estamos hablando del circuito de calefacción y, muy probablemente, de la sala de calderas central, ya que con un sistema autónomo hay presión en el circuito.

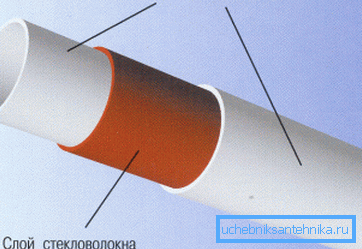

Para la opción independiente, un tubo de polietileno de baja presión es muy adecuado: se instala para un piso con calefacción. Sin embargo, en el marcado de polipropileno PN10 b PN16 no hay una capa de refuerzo y tales tuberías no son adecuadas para el contorno; PN20 y PN25 se usan normalmente aquí.

Tabla de la dependencia del recurso operacional PPR sobre presión y temperatura.

También debe decirse que la dependencia de la presión en el diámetro de la tubería no cambia la imagen general, ya que la presión no cambia con el aumento de la sección transversal, pero el volumen de refrigerante aumenta, lo que conllevará costos adicionales para calentar el agua.

Como puede ver, para el calentamiento centralizado, a juzgar por los parámetros de presión en el sistema, casi cualquier PPR funcionará (todavía hay una reserva), pero aquí debe tener en cuenta la temperatura del refrigerante, ya que estos dos parámetros deben combinarse.

El RN10 puede soportar una temperatura constante de 20 ° C (brevemente 45 ° C), y el RN16 mantiene constantemente 35 ° C (brevemente 60 ° C), por lo tanto, esta opción no es adecuada para el suministro de agua caliente o calefacción.

Nota Algunos, por alguna razón, creen que una gran sección transversal de la tubería le permite calentar mejor la habitación, pero esto es un error peligroso. En primer lugar, como se mencionó anteriormente, se deberá calentar un mayor volumen de agua, en segundo lugar, la fuente de calentamiento no es el circuito, sino el radiador y, en tercer lugar, la PCB conduce el calor muy mal.

Entonces, para qué tipo de tubos de polipropileno de presión están diseñados, podemos ver la tabla de arriba y volver a los indicadores de temperatura nuevamente. Primero, considere el RN20: tal tubería se considera universal (para agua caliente y fría) y está diseñada para un funcionamiento continuo sin consecuencias a una temperatura del refrigerante de hasta 80 ° C, y las calderas de convección para calefacción autónoma funcionan en el modo de 60-80 ° C.

No hay grandes diferencias en este aspecto y en las calderas de condensación: hay un modo de funcionamiento normal de 40-80 ° C, por lo tanto, ambos modos son ideales para PPR RN20.

Pero no para cada región habrá suficiente temperatura 80 ° C para los radiadores y un contorno, por lo tanto, tendrá que usar RN25, que puede operarse continuamente a 95 ° C. En este modo, no solo la caldera autónoma puede funcionar, sino también la sala de calderas central, si es necesario, por lo que será más rentable utilizar este tubo en particular.

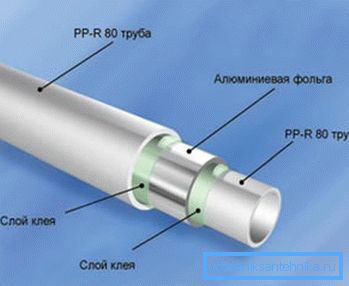

El tubo de polipropileno RN25 tiene algunas características que deben considerarse al instalarlo: se trata de un diámetro exterior ligeramente mayor y la ubicación de la lámina de aluminio de refuerzo no está en el centro de la pared, sino más cerca de la superficie.

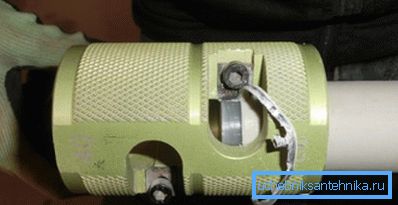

Si la sección ampliada no dificulta mucho y el extremo sigue entrando en la boquilla caliente cuando se suelda, la lámina interferirá, ya que esta capa estará pelada, lo que reducirá la adherencia al accesorio de conexión de la tubería y, como resultado, la calidad de la unión. Para evitar esto, deberá hacer lo suyo para limpiar el extremo con la ayuda del conductor, como se muestra en la foto superior.

Recomendación Al soldar polipropileno, el extremo de un tubo con un diámetro de 20 mm debe encajar en el accesorio a 14-17 mm, 25 mm - a 15-19 mm. Cuando el final se profundiza, sus bordes se aplanan, lo que reduce la permeabilidad o incluso crea un bloqueo.

Conclusión

En conclusión, se debe decir qué presión puede soportar la tubería de metal y plástico: es de 10 kg / cm², Por lo tanto, es excelente para sistemas de calefacción por suelo radiante. A pesar del hecho de que el polietileno se usa oficialmente para este propósito, sin embargo, la gran mayoría de los plomeros eligen su elección en laminado a base de metal con un diámetro de 16 mm.
