¿cuál debería ser el tamaño de las tuberías de

La eficiencia del sistema de alcantarillado depende no solo del cumplimiento de la tecnología, sino también de la correcta selección de los tamaños. Es el diámetro interno lo que afecta la característica principal de cualquier sistema de alcantarillado: el rendimiento. Un error en la elección de un tamaño estándar puede llevar al hecho de que el sistema simplemente no puede hacer frente a la eliminación de drenajes.

¿Cómo elegir el tamaño?

Es necesario tener en cuenta el volumen de efluentes. Por ejemplo, se puede usar una tubería de aguas residuales de 32 mm cuando se distribuyen aguas residuales en un apartamento (por ejemplo, para drenar las aguas residuales del fregadero). Pero el uso de tamaños pequeños en todo el sistema de alcantarillado conducirá al hecho de que comenzará a funcionar en modo de presión y la capacidad no será suficiente. Es decir, el agua se estancará.

También debe considerar el material a partir del cual se hace la tubería. Por ejemplo, el hierro fundido se usa para canalizaciones verticales y alcantarillado externo, pero los tubos de PVC y polietileno se pueden usar tanto dentro como fuera de la casa. De lo material depende principalmente del precio.

Presta atencion La tubería de acero prácticamente no se usa para aguas residuales. El sistema de drenaje de aguas residuales funciona en un modo libre de presión, por lo que el aumento de la resistencia no juega un papel especial, pero la susceptibilidad a la corrosión no puede considerarse una ventaja del acero.

El diámetro correcto debe asegurar que la sección transversal se llene con drenajes aproximadamente en la región de 0.5-0.6. Por ejemplo, un tubo de alcantarillado de 40 mm será adecuado para el área del fregadero, un aumento en el tamaño resultará en que algunas inclusiones sólidas no serán simplemente lavadas por el flujo de agua y se asentarán en la superficie interna de las paredes. El resultado de esto puede ser problemas con la escorrentía.

Marco regulatorio

Las dimensiones y los requisitos generales de las tuberías (en términos de geometría, control de calidad, etc.) dependen del material.

Puede destacar estándares tales como:

• GOST 22689.2 - 89. Considera la tubería de alcantarillado, hecha de polietileno. La mayor parte de la norma se da a una descripción detallada de los tamaños de los elementos con forma, también se indican los diámetros nominales. En cuanto a la longitud, según GOST, las secciones deben producirse con una longitud de 2 a 8 m, se permite cambiar la longitud dentro de límites arbitrarios de acuerdo con el cliente;
• GOST 6942-98. Este documento trata sobre alcantarillas de hierro fundido. A pesar de la popularidad del plástico, se usa activamente un tubo de alcantarillado de hierro fundido de 150 mm cuando se coloca el sistema externo de drenaje o como canalizaciones de alcantarillado en la habitación. La norma no menciona el diámetro exterior, y el paso condicional Du;

• en el caso de tuberías de PVC, la situación es algo más complicada, porque el documento reglamentario sobre aguas residuales de flujo libre hechas de tuberías de PVC no existe como tal. Pero los requisitos para tales tuberías se pueden encontrar en GOST R 51613-2000. Utiliza el concepto de diámetro exterior nominal, por lo que al seleccionar el tamaño debe tener en cuenta el grosor de la pared.

¿Qué tamaños elegir para el diseño en el apartamento?

Como regla general, la instalación de aguas residuales manual pierde el punto de selección de tamaños. Por supuesto, en el caso ideal, sería necesario calcular la cantidad exacta de residuos y, en base a esto, seleccionar D, pero puede ir de otra manera. En la mayoría de los casos, simplemente se utilizan los datos promediados sobre los diámetros de la tubería para el cableado al apartamento, las canalizaciones y la parte exterior del sistema de alcantarillado.

La regla principal cuando un sistema de alcantarillado se diluye en un apartamento es que, en el curso del movimiento del agua, el diámetro debe permanecer constante o crecer.

Al seleccionar tamaños, puede utilizar las siguientes recomendaciones:

• Si el apartamento utiliza un desagüe combinado para el lavado, los lavamanos y las duchas, un tubo de alcantarillado de 50 mm servirá.;
• Si el drenaje está separado, el diámetro puede reducirse ligeramente, hasta aproximadamente 32 mm.;
• Pero en el inodoro está estrictamente prohibido usar un tamaño pequeño.. El diámetro debe ser de 100 mm.

Presta atencion Al distribuir dentro del apartamento, debe tener en cuenta el hecho de que en el área que descarga los drenajes en el elevador central, su volumen es significativo, por lo que el tamaño pequeño no funcionará.

Aguas residuales al aire libre

La parte externa del sistema de eliminación de aguas residuales se mantiene aparte, el agua de la casa se dirige a la red de drenaje interna o al tanque séptico (en el caso de un sistema autónomo). Una tubería de alcantarillado de 100 mm es el tamaño mínimo permitido, para una casa privada pequeña habrá suficiente capacidad.

Con la tubería de plástico, lo más probable es que no surjan, pero al elegir un producto de hierro fundido debe prestar atención al etiquetado.

Los parámetros más importantes incluyen:

• de hecho, el diámetro, si la marca se indica como DN100, significa que Dв es de 100 mm, teniendo en cuenta el grosor de la pared, la dimensión exterior aumentará a 110;

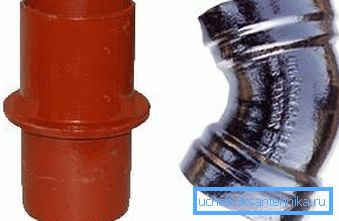

• La marca SMU significa que ambos extremos son suaves, pero SME indica que hay un zócalo en un extremo.

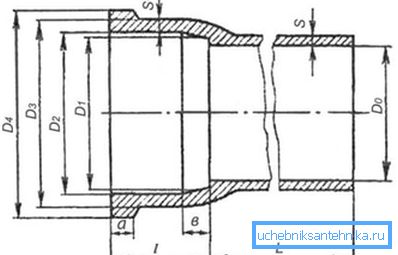

En cuanto a los tamaños de tubería de hierro fundido, el diámetro interior máximo está limitado a 400 mm (DN400) y la longitud depende del tipo de conexión. Por lo tanto, la tubería de alcantarillado de hierro fundido de 250 mm se puede producir con una longitud de 3, 2,5 y 1 m, si la conexión está enchufada. Pero si se tendra la tubería de mayor resistencia (ambos extremos son lisos), entonces la longitud del segmento es de 3.0 m.

En cuanto al elevador, ya que el volumen de desagües es igual al volumen total de desagües de toda la casa, su diámetro no debe ser inferior a 100 mm. En términos de material, es posible recomendar tanto hierro fundido como plástico. Un tubo de alcantarillado de 75 mm es adecuado para salidas desde la tubería vertical.

Presta atencion El tubo de hierro fundido no se recomienda para colocarlo en el apartamento con sus propias manos. Este material es bastante frágil y puede agrietarse incluso con un ligero impacto mecánico.

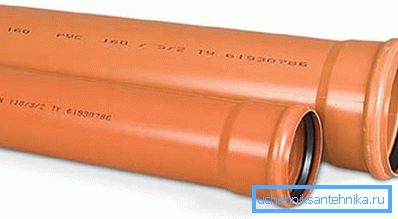

Una recomendación general es no usar un tamaño mayor que DN150 para la construcción individual. Este tamaño estándar con una reserva es suficiente incluso para una mansión de dos pisos con varios baños y aseos. Pero la tubería de alcantarillado de 200 mm es adecuada para un hotel o un edificio residencial de varios pisos, pero no para una familia de varias personas.

Tubería acanalada

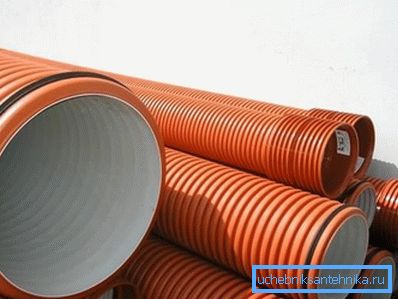

La tubería corrugada de plástico tiene una mayor rigidez del anillo de lo habitual. Debido a esto, puede transferir cargas pesadas sin consecuencias, es decir, se aumenta la profundidad máxima del entierro.

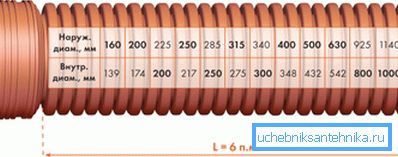

Por ejemplo, un tubo de alcantarillado corrugado de 110 mm puede tenderse a una profundidad de hasta 20 m. Tal tubería está hecha de 2 capas de plástico, la capa exterior se usa para aumentar la rigidez y la interior es suave, lo cual es necesario para minimizar la resistencia al flujo de agua.

Como regla general, los grados de polietileno PE63 y PE80 se utilizan para la producción. Este polietileno es resistente a sustancias químicamente agresivas, por lo que la composición de las aguas residuales no afectará su durabilidad.

Al final

Selección adecuada del diámetro de la alcantarilla: la clave de su éxito. Para facilitar el problema de selección, no puede realizar los cálculos correspondientes, pero puede usar los datos promediados. La información en este artículo no se equivocará al elegir el tamaño.

El video en este artículo muestra un ejemplo de cómo cambiar el diseño del sistema de alcantarillado en un apartamento utilizando tuberías de diferentes diámetros.
