Conexión de tuberías de agua: métodos para diferentes

¿Cómo conectar las tuberías de agua con tus propias manos? En este artículo analizaremos las soluciones para los materiales más populares, prestando atención a sus problemas clave, fortalezas y debilidades.

Así que vamos a empezar.

Lista de materiales

Para comenzar, recuerde qué tipos de tuberías se utilizan en la construcción de redes de suministro de agua.

• Acero negro Recientemente, ha perdido su antigua popularidad debido a la proliferación de materiales poliméricos, pero aún no abandona su posición debido a su alta resistencia mecánica.

Debe aclararse: en las redes de suministro de agua centralizadas, la presión nominal es de 3-6 kgf / cm2. Sin embargo, en algunos casos (apertura abrupta de las válvulas o su mal funcionamiento durante las pruebas de la tubería principal de calentamiento) es posible un exceso a corto plazo de este valor, hasta 12-20 kgf / cm2.

• Tubería de acero galvanizado. Se compara favorablemente con acero negro con resistencia a la corrosión.
• Acero inoxidable corrugado.
• Cobre

• El metal-plástico es una construcción de tres capas de polietileno y aluminio reticulados, que proporciona resistencia mecánica.
• Polipropileno (sin refuerzo; reforzado con fibra; reforzado con papel de aluminio).
• Polietileno utilizado exclusivamente en el suministro de agua fría debido a la limitada resistencia al calor.

¿Cómo conectar tuberías de agua en cada caso?

Acero negro

Soldadura

El método principal para unir tuberías de acero es soldadura, arco eléctrico o gas.

• Soldadura por arco - Es la fusión del material del electrodo, fundido por un arco eléctrico, con el aislamiento de la costura por la fusión de escoria - la carcasa del electrodo. Un transformador de soldadura proporciona corrientes grandes (200 amperios o más).
• Soldadura de gas implica el uso del quemador para refluir los bordes de la llama de soldadura, a la que se alimenta una mezcla de oxígeno y acetileno. El material de soldadura es el alambre de soldadura fundido en la misma llama.

Hilos de rosca

La conexión roscada, a diferencia de la soldadura, permite la posibilidad de desmontaje. Las roscas en los bordes de los tubos se cortan a mano, en un torno de corte por tornillo, o simplemente se sueldan.

Para el sellado de roscas se pueden utilizar:

• Cinta FUM. Es algo inconveniente ya que da una fuga con un curso inverso mínimo del hilo.

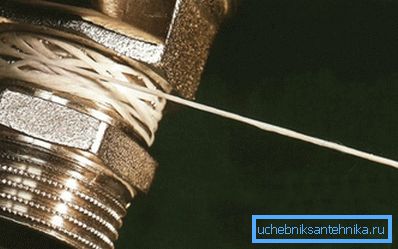

• Rosca: el sellador para conectar las tuberías de agua no tiene esta desventaja; Sin embargo, el precio de 150-200 rublos por 30 metros de hilo no complacerá a todos.

• El lino sanitario es barato, pero no demasiado duradero: se pudre en agua fría y se quema en caliente.

Por cierto: la impregnación con pintura, aceite de linaza o sellador de silicona elimina este problema, lo que hace que la hebra de lino del carrete sea extremadamente duradera.

Accesorios sin llave

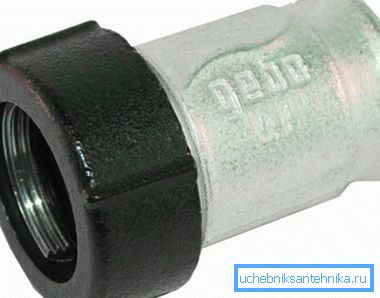

El accesorio de tubería de acero es un diseño sencillo con una tuerca de sombrerete, un anillo espaciador y una junta de goma o anillo de silicona. Al apretar la tuerca, el tubo se enrosca de manera segura con un anillo de sellado.

El costo de un ajuste de apriete rápido comienza a partir de unos 150 rublos; Su instalación requiere una limpieza profunda de la superficie de la tubería de óxido y pintura.

Galvanizado

Los métodos de conexión son los mismos que para el acero negro, sin soldadura. El calentamiento con arco eléctrico o antorcha conduce al desgaste del recubrimiento de zinc y la corrosión acelerada de la tubería en el lugar de la soldadura, privando así al galvanizado de su principal ventaja: la resistencia a la corrosión.

Acero inoxidable corrugado

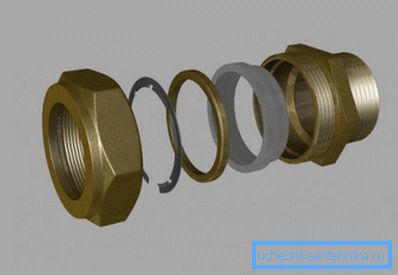

En este caso, se utilizan accesorios de compresión con anillos de sellado de silicona para conectar los elementos de la tubería. Gracias a la corrugación, la conexión de la conexión es extremadamente duradera: es casi imposible sacar la tubería de la conexión sin aflojar la tuerca de la tapa.

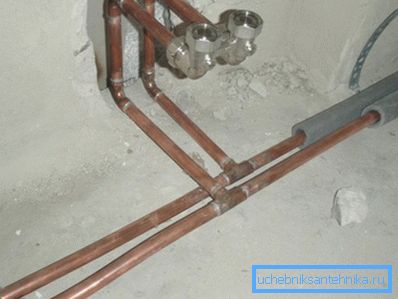

El cobre

La tubería de cobre está conectada de dos maneras.

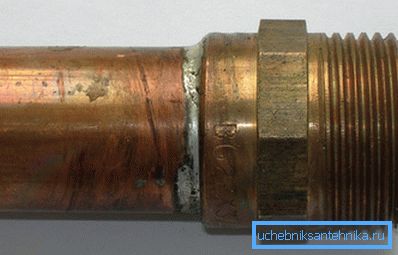

Soldadura

1. El extremo de uno de los elementos a unir se ensancha.
2. La campana y el final de la segunda parte se limpian de óxidos.
3. Después de calentar en la llama del quemador, una barra de soldadura se introduce en el zócalo. Debido al efecto capilar, llena rápidamente la cavidad entre los elementos conectados.

Ajuste de compresion

Junto con la soldadura fuerte, se pueden usar dos tipos de accesorios de compresión para ensamblar tuberías de cobre.

1. Para un tubo sin recocer, se utiliza un análogo de un accesorio de apriete rápido para un tubo de acero. El sello está provisto de un anillo de goma.

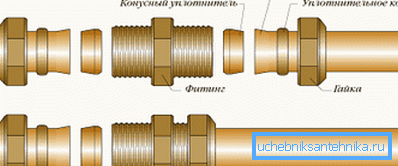

1. El cobre recocido blando se quema y se riza con una tuerca de sombrerete en un anillo de tope de la sección cónica.

Metal plastico

Las tuberías de agua y los conectores de metal y plástico para ellos se pueden montar de dos maneras.

Accesorios de compresión

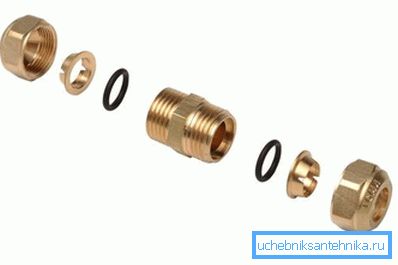

Un tubo calibrado con un biselado encaja firmemente en el accesorio de ajuste sobre un par de anillos de goma de sellado. Luego, un anillo partido y una tuerca de sombrerete con una sección interna cónica se introducen sucesivamente en la conexión. Apretando la rosca, una tuerca con un anillo partido comprime el tubo en la conexión.

Este tipo de conexión se considera menos confiable porque a menudo tiene fugas después de varios ciclos de calentamiento y enfriamiento.

En la práctica, la causa de las fallas es siempre la misma: una grave violación de la tecnología de instalación.

• Para cortar en lugar de una cuchilla de corte, se utiliza una sierra de metal normal.
• Al final del tubo no se retira el chaflán interior.
• La tubería no está calibrada, manteniendo la sección transversal ovalada, adquirida al enrollar la bahía.

Como resultado, durante el ensamblaje, los sellos de anillo se sacan de los enchufes y se desplazan a la junta de fluoroplástico resistente del accesorio. La hermeticidad es proporcionada por una abrazadera para el ajuste de polietileno elástico, que, después de varios ciclos de calentamiento y enfriamiento, se exprime parcialmente fuera del lugar de mayor compresión. Como resultado, se requieren varias abrazaderas de conexión hasta que el núcleo de aluminio se presiona contra la conexión.

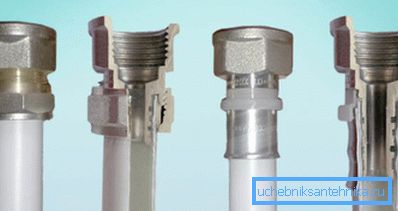

Accesorios de prensa

La diferencia con el esquema anterior es que aquí el tubo se engarza en la conexión con un manguito de acero inoxidable con la ayuda de unas pinzas especiales.

Los compuestos prensados ​​prácticamente no fluyen, porque:

• Los surcos debajo de las juntas tóricas se hacen más profundos; como resultado, son mucho más difíciles de extraer durante el montaje.
• El uso de garrapatas caras (alrededor de 5,000 rublos) hace que el instalador no guarde en otras herramientas. En particular, el tubo no se corta con una sierra para metales, sino con un cuchillo de inglete; Los profesionales tampoco descuidan el biselado y la calibración de tuberías.

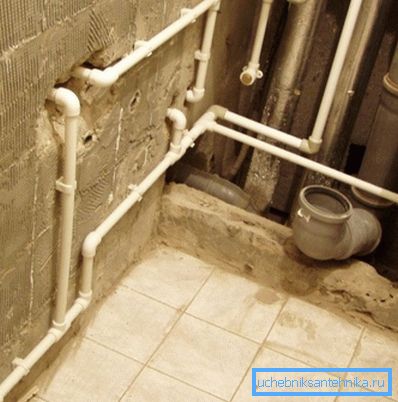

Polipropileno

Para tuberías de polipropileno también se utilizan dos métodos de conexión.

Soldadura

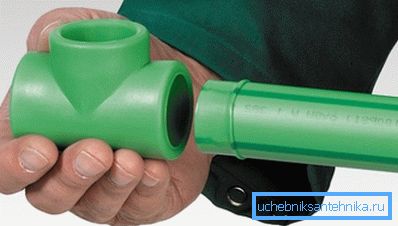

¿Cómo conectar tuberías de agua de plástico mediante soldadura a baja temperatura?

Aquí hay una lista de las herramientas necesarias.

En realidad la tecnología es la siguiente:

1. El soldador está equipado con una boquilla del tamaño apropiado y se calienta a la temperatura de funcionamiento.
2. El tubo se corta a medida con un cuchillo de inglete.
3. El chaflán exterior se retira de la tubería con un calibrador.
4. La lámina de aluminio (en el caso de una tubería reforzada por ella) se retira del campo de soldadura. Puede causar estratificación del material y despresurización de la junta.
5. La tubería y la conexión se combinan con la boquilla durante unos segundos y, después del reflujo, se conectan mediante un suave movimiento alternativo. Después de una breve exposición, el plástico endurecido es casi tan bueno como la sección monolítica de la tubería.

Accesorios de empuje

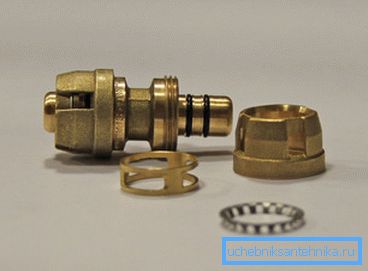

Se pueden utilizar para conectar tuberías plásticas de agua sin soldadura. El ajuste a presión es un diseño sencillo con un sello de junta tórica y un anillo de bloqueo de acero inoxidable con pestañas que evitan que el tubo se mueva hacia atrás; La fijación final está asegurada por una tuerca de sombrerete con una superficie interna cónica.

¿Cómo conectar tuberías de agua de plástico utilizando un accesorio de presión?

1. El tubo se inserta forzadamente en la conexión con una tuerca suelta.
2. La tuerca se aprieta a mano hasta que se detiene.

Útil: a la venta, aunque rara vez, puede encontrar accesorios de presión para metal-plástico.

Polietileno

Y aquí son populares dos formas de conexión.

Soldadura

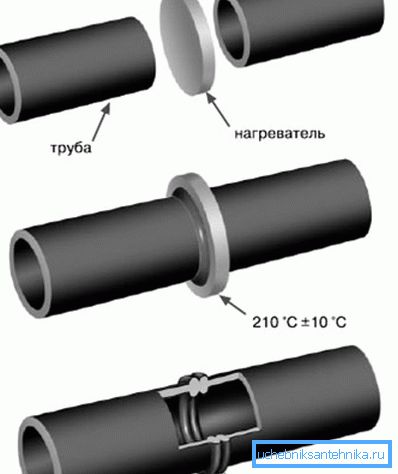

¿Cómo conectar tuberías de agua de polietileno mediante soldadura a tope?

1. Los elementos adyacentes se enfrentan, se centran y se presionan contra el espejo del soldador antes del reflujo.
2. Luego, los extremos se presionan unos contra otros y se envejecen hasta que el polietileno se solidifica.
3. La rebaba (que sobresale fuera de la parte de la tubería de la costura) se recorta.

La soldadura final se utiliza cuando se conectan tuberías con un espesor de pared de 4 mm o más. Con un gran diámetro, requiere el uso de dispositivos mecánicos o hidráulicos.

Accesorios de compresión

Cuando se conectan tuberías de tamaños pequeños, se utilizan accesorios de plástico con sellos de goma o plástico.

¿Cómo conectar tuberías de plástico para la plomería con su ayuda?

1. Una tuerca cautiva, dos anillos de tope y un sello anular se introducen sucesivamente en la tubería.
2. Luego se coloca un accesorio en su extremo.
3. El sello se desplaza de tal manera que entra en el espacio entre el accesorio y la tubería, después de lo cual se presiona contra los anillos de tope y se sujeta con una tuerca. La herramienta no se aplica, la tuerca se tuerce estrictamente a mano.

Conclusión

Esperamos que nuestra revisión expresa ayude al lector a elegir las mejores soluciones para sus propios proyectos. Más detalles sobre los métodos de conexión de tuberías permitirán el video en este artículo.

¡Éxitos!
