Conexión de la caldera de gas a la chimenea.

La chimenea en la composición del sistema de calefacción a gas se utiliza, como es bien sabido, para la eliminación de productos de combustión de la caldera y es un eje especial con un tubo montado en su interior. En este artículo discutiremos cómo conectar la caldera de gas a la chimenea.

Para el diseño del propio canal de salida, así como para el orden de su conexión a los equipos de gas, se presentan una serie de requisitos, que son los siguientes:

• las secciones verticales de la chimenea deben instalarse sin ninguna pendiente;
• no debe haber restricciones o expansiones dentro del conducto de humos;
• Para su fabricación, deben usarse materiales especiales resistentes al calor, que eviten que se formen grietas y daños mecánicos en las paredes de la estructura;
• en el diseño de la chimenea no puede haber más de 3 curvas del canal de descarga;
• al conectarlo a la caldera de gas, se deben usar selladores especiales, diseñados para operar a altas temperaturas;
• Los parámetros del canal de descarga (la altura de la tubería y su diámetro) deben corresponder a las características de la caldera de trabajo, que es un requisito previo para obtener el empuje necesario.

Dispositivo de canal de salida

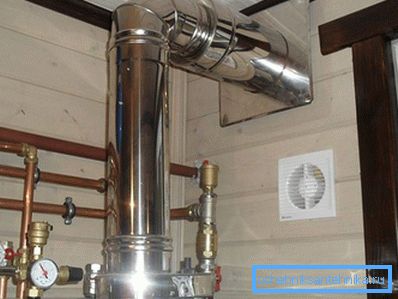

La conexión adecuada de una caldera de gas es posible solo después de una familiarización preliminar con el diseño de canales típicos para la descarga de productos de combustión. Para organizar dichos canales, como regla general, se utiliza el siguiente conjunto de piezas prefabricadas:

• Adaptador de diseño especial, a través del cual se conecta la caldera a la chimenea;
• escotilla de inspección especial montada en la parte inferior de la tubería y destinada a la inspección y limpieza periódica de la chimenea;
• Soportes para la fijación de la estructura en la mina o en las paredes.

Además, para la organización del trabajo de instalación, necesitará tales tuberías y elementos de sujeción prefabricados, como curvas, abrazaderas y tees.

Tipos de chimeneas y requisitos para su instalación.

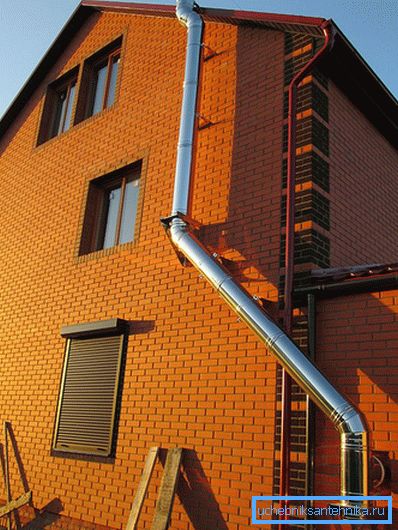

La salida de los gases de combustión conectada a la caldera de gas puede colocarse tanto dentro del edificio residencial como de acuerdo con sus estructuras externas, lo que hace posible clasificar todas las estructuras conocidas de esta clase como internas y externas.

Para cada uno de estos tipos, se han desarrollado especificaciones estándar, que deben seguirse incluso en el caso de una ejecución no estándar de su chimenea. Los principales requisitos de estas normas son los siguientes:

1. Con cualquier esquema para conectar la chimenea, sus secciones horizontales se colocan con una ligera inclinación hacia la caldera (al menos 3 grados por metro lineal).
2. Conectar a esta chimenea otros dispositivos de calefacción mediante la combinación de varios tubos es inaceptable. Esto puede provocar una sobrecarga del canal y la penetración de los productos de combustión en la sala climatizada.
3. Es recomendable proceder al trabajo de instalación solo después de un estudio exhaustivo de todas las preguntas relacionadas con el cumplimiento de los parámetros de la chimenea con las características de una caldera de gas.

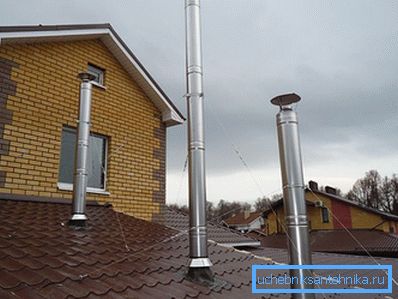

4. Al realizar cálculos, se debe proceder del hecho de que la altura estándar de la chimenea, por regla general, no supera los 5 m. En el caso de una estructura de cubierta plana, la parte superior del canal de descarga debe elevarse al menos 1,5 metros por encima del techo.
5. La altura del canal exterior, a cierta distancia del techo, está determinada, por regla general, por el nivel de su canto. Al mismo tiempo, la tubería de la chimenea, que se eleva por encima de la cresta en más de 2 m, también debe fijarse con la ayuda de extensiones de cable.

El orden de disposición de las estructuras externas e internas tiene pequeñas diferencias, que se analizarán con más detalle en las siguientes secciones (por ejemplo, chimenea de acero).

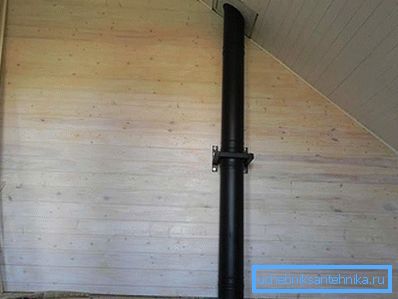

Instalación del canal de descarga interno.

La instalación de la chimenea interna comienza con el marcado de la ruta de su colocación, durante el cual se describen los lugares del paso del canal de humo en el techo y los techos existentes. Luego se preparan a través de orificios para colocar el canal, cuyas dimensiones deben corresponder a las dimensiones del tubo de entrada.

Solo después de eso se permite continuar con la instalación de todo el sistema de desvío, cuyo orden se puede representar de la siguiente manera:

1. Primero, se conecta un adaptador de transición especial a la tubería de derivación de la caldera, lo que garantiza la coordinación de las dimensiones de la salida con la chimenea.
2. Después de eso, puede proceder al ensamblaje de la escotilla de auditoría con una T. Al mismo tiempo, los soportes se montan en las paredes del canal a lo largo de toda su longitud, fijando el cuerpo de acero del canal en el eje de la chimenea.
3. Entonces será posible proceder a la construcción de la estructura de la tubería a las dimensiones requeridas, y si hay curvas en el canal, a instalar adaptadores especiales (codos) en ella.
4. En las transiciones a través de la superposición, se debe montar un tubo especial que aísle la chimenea del contacto directo con las estructuras de soporte.
5. Una lámina de acero galvanizado con un recorte previamente preparado se une al techo de la chimenea en el techo, en un canal de metal, y luego se fija a la base del techo con sujetadores especiales.

Tenga en cuenta que las uniones de los enlaces individuales del canal están necesariamente reforzadas con abrazaderas, que después de la instalación se aprietan con pernos especiales o alambre recocido. Además, al instalar la chimenea, es obligatorio el aislamiento térmico de las secciones de la junta en las que sus paredes están en contacto con materiales fácilmente combustibles (la tela de asbesto es la más adecuada para este propósito). Con el fin de aumentar la fiabilidad del aislamiento térmico en lugares especialmente importantes de la construcción, la tubería de derivación se reviste adicionalmente con masilla refractaria, después de lo cual se coloca un calentador alrededor del perímetro de la abertura.

Una vez finalizado el trabajo de instalación, se comprueba toda la estructura para detectar fugas, durante las cuales se aplica la espuma habitual a las costuras de la estructura, y luego se enciende la caldera. En caso de formación de burbujas de jabón en lugares controlados, se repite el sellado.

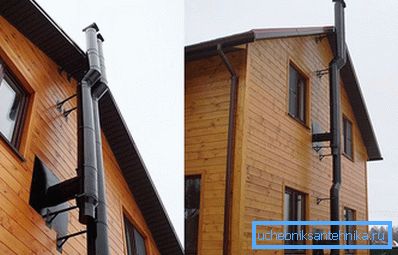

Chimenea externa

Antes de colocar el canal exterior, primero se realiza el marcado del punto de salida de la chimenea desde el edificio residencial, después de lo cual se prepara el agujero correspondiente. Luego, un elemento de alimentación especial se conecta directamente a la boquilla de la caldera, cuyo extremo se saca. (Asesoramiento sobre la necesidad de un sellado cuidadoso del paso del elemento de descarga a través de la pared). Después de eso, será posible arreglar una T con un tapón en el terminal externo, cuya eliminación gratuita se usará como una revisión.

Inmediatamente después de esto, será posible proceder a la construcción del canal agregándole nuevos enlaces. Las uniones formadas se refuerzan con las mismas abrazaderas y luego se aprietan con pernos o alambre. Como una chimenea interna, la estructura externa está montada en las paredes del edificio con soportes especiales montados cada 2 metros.

Tan pronto como se contrate la altura requerida de la chimenea, se instala una punta cónica especial en el extremo de la tubería, después de lo cual será posible comenzar el aislamiento de toda la estructura, lo que excluirá su congelación en la temporada de invierno. Desde el aislamiento de la chimenea solo se puede abandonar si se realiza de acuerdo con un esquema especial, que implica el uso de elementos aislantes especiales que forman el llamado "canal de sándwich". Al finalizar el trabajo de instalación, es necesario pintar la estructura con un revestimiento resistente al calor que proteja su superficie contra la corrosión.

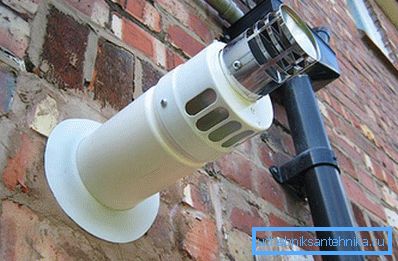

En conclusión, observamos que todas las operaciones de instalación descritas anteriormente son características solo para calderas de calefacción en la versión de piso (excepto para parapeto). Los canales de chimenea para equipos de pared, por regla general, se realizan de acuerdo con un esquema de dos circuitos.
