Cómo y qué es la conexión de tuberías metálicas.

21-10-2018
Tubos

Hay varias formas de conectar tuberías de cobre al instalar sistemas de tuberías. En los mercados de la construcción hay muchos accesorios, sujetadores y soldaduras diferentes para dicho material, que permiten realizar conexiones tanto desmontables como de una pieza que no requieren mantenimiento. Este artículo los analizará todos, incluida la conexión de tuberías metálicas con hilos.

En la foto - opciones para el montaje de tubos metálicos.

Métodos de conexión de tubería de cobre

La instalación del sistema consta de los siguientes pasos:

  • marcado de segmentos: es importante realizar las mediciones correctas con las tolerancias necesarias de manera considerable;
  • Productos de corte - hechos estrictamente en ángulos rectos con una herramienta especial. Es mejor darle más vueltas, para que luego no aplique un esfuerzo extra;
  • corte trasero: eliminación de rebabas cortantes y película de óxido;
  • par de segmentos

La conexión de los tubos de cobre puede ocurrir de las siguientes maneras:

  • soldadura capilar;
  • soldadura de alta temperatura;
  • A través de accesorios.

Soldadura

Considere cómo conectar los tubos de cobre de esta manera, y debajo de las instrucciones de proceso propuestas ayudará a entenderlo con más detalle:

  1. Aplicar flujo a la superficie limpia.
  2. Conecte las piezas y aplique soldadura a la junta.
  3. Caliente la junta uniformemente con una antorcha o soplete hasta que el flujo cambie de color y la soldadura se derrita.
  4. Retire la llama del quemador y deje que la soldadura fundida cierre la brecha entre las partes y se congele.

Consejo: los expertos recomiendan aplicar una barra de soldadura de longitud igual al diámetro del producto. Puede cortar varillas de la longitud deseada antes de soldar. Si uno de los elementos de conexión es un accesorio recubierto de soldadura ya en fábrica, no es necesario agregarlo al soldar.

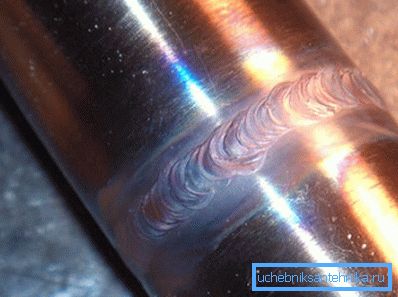

Cómo conectar tuberías metálicas mediante soldadura o soldadura.
  1. No aplique fuerza mecánica después de llenar la junta, dándole tiempo para que se enfríe.
  2. Retire la soldadura residual y el flujo del compuesto con su trapo húmedo después de que se haya enfriado completamente.
  3. Enjuague el sistema con agua caliente, de lo contrario el flujo catalizará el desarrollo de la corrosión. Por eso su presencia en las superficies internas es indeseable.

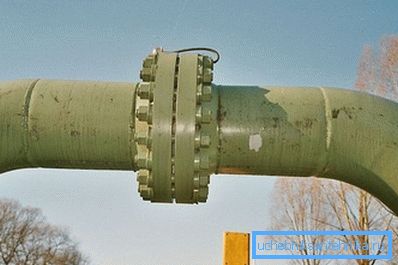

Conexión roscada de tubos de acero con bridas.

Accesorios

Conectar elementos del sistema sin soldadura es posible con la ayuda de accesorios, que por su propósito se combinan en dos grupos:

  • líneas rectas - para conectar partes del mismo diámetro;
  • Transicional - para conectar piezas de diferentes diámetros.

Los accesorios están hechos para toda la gama de diámetros de productos. Su precio puede variar dependiendo del destino.

Según la configuración y las funciones realizadas, se distinguen los siguientes tipos de accesorios:

Embrague
  1. Está hecho del mismo material que el tubo.
  2. Se utiliza tanto para conectar segmentos con el mismo diámetro como para unir piezas con diferentes diámetros.
  3. Se utiliza en el caso en que no es necesario cambiar la dirección de la tubería.
Plaza ¿Diseñado para cambiar la dirección del sistema por 30?, 45? o 90?.
Camiseta ¿Se utiliza para la articulación de tres segmentos, ubicados uno con respecto al otro en un ángulo de 45? o 90?.
Cruzar Se utiliza para acoplar cuatro longitudes de tubería.
Adaptador Otros nombres son sgon o pezón. Sirve para la interconexión de productos de diferentes materiales y diámetros utilizando diversos métodos.
Gorra Tapa para sellar el extremo del tubo.
Montaje Diseñado para aparearse con una manguera flexible.

Aquí hay algunas formas de trabajar con accesorios:

  • mediante soldadura, cuando el estaño se deposita en la unión de la conexión. Un tubo que ha sido pretratado con flujo se inserta en él, luego el conjunto se calienta hasta que la soldadura se funde y llena el espacio;
  • con la ayuda de hilos hechos a sí mismos, cuando hay hilos internos y externos correspondientes en los extremos de las partes a unir;
  • Elementos de apareamiento en floración (compresión) de diferentes diámetros. El tubo se sujeta a la conexión con la ayuda de un sello anular y un anillo superior partido o no desmontable. Las herramientas convencionales son adecuadas para engarzar;
  • Un accesorio de prensa que consiste en un cuerpo y una manga. Se monta con la ayuda de unas pinzas de prensa especiales;
  • Racor autoblocante, cuyo principio se basa en dos anillos, uno de los cuales está provisto de dientes. Cuando se presiona con una tecla especial, los dientes se presionan en el otro anillo, asegurando una articulación confiable. Se retira tan fácilmente como desgastado.

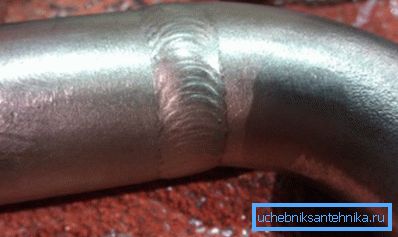

La conexión de tubos de aluminio por soldadura.

Métodos de conexión de piezas del tubo de hierro.

La estanqueidad de los compañeros es proporcionada por una junta de goma instalada en el zócalo.

Para conectar tuberías de hierro fundido, se utilizan accesorios de hierro fundido de cobre similares:

  • acoplamientos;
  • rodillas
  • codos
  • tees
  • cruces
  • bridas de conexión;
  • talones

Hay tales tipos de acoplamientos:

Conectando El cilindro con la rosca hembra cortada, se utiliza para la instalación de dos piezas de tubo con la misma sección.
Transitorio Tiene la apariencia de un cilindro escalonado, equipado con extremos roscados, que se utiliza para unir tuberías con diferentes diámetros.
Perilla Una parte cilíndrica con roscas en las superficies internas y externas, sirve como elemento de conexión en los sistemas de calefacción.

Sugerencia: sepa que también hay acoplamientos con bridas o enchufes en los extremos, lo que le permite instalar el sistema de tuberías a partir de piezas de diferentes materiales.

La fundición de tubos de fundición en las curvas de la tubería se lleva a cabo utilizando curvas con diferentes inclinaciones de 10 ° a 90 °.

Están disponibles en dos versiones:

  • en los extremos del hilo interno;
  • Desde un extremo, hilo externo, y desde el otro - interno.
Uso del acoplamiento para la conexión de la tubería de hierro fundido.

Conectamos tuberías en las ramas.

Si es necesario unir tres longitudes de tubería, se utilizan dos tipos de tees con rosca interna: tres extremos con la misma sección transversal o dos extremos con la misma sección transversal, y el tercero, de menor diámetro.

  1. Los extremos de las tees de gran diámetro están equipados con bridas y zócalos en varias combinaciones.
  2. El acoplamiento de los cuatro segmentos se realiza con piezas transversales con zócalos o bridas en los extremos.
  3. El tapón de hierro fundido tiene la forma de un cilindro, un extremo del cual está sellado. También hay tapas en forma de hexágonos, con bridas y con costillas para una fácil instalación.
Brida de acoplamiento para tubos de gran diámetro.
  1. Las bridas de fijación para tuberías de hierro fundido están hechas de hierro dúctil con un revestimiento protector epóxico anticorrosión.
  2. La estanqueidad está garantizada por una junta de polímero elástico. Montado apretando el anillo de compresión.

La instalación de tuberías de hierro fundido en el caso en que la tubería secundaria se retrae de la tubería principal se realiza mediante un sillín. Luego se sujetan abrazaderas, válvulas o una tubería secundaria con abrazaderas.

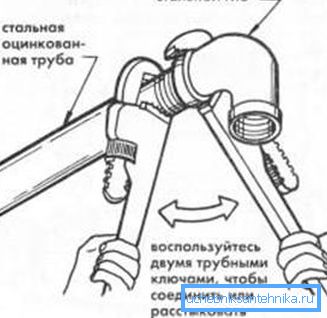

Conexión de tubos de acero a una rosca utilizando una esquina.

Conclusión

El artículo describe en detalle las posibles formas de conectar tuberías metálicas, en particular cobre y hierro fundido, entre sí. Cada método tiene sus propias características, por lo tanto, se utiliza en ciertos casos (consulte también el artículo Tubería electrosoldada: parámetros técnicos y alcance).

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
