Cómo y cómo doblar una tubería: estudiamos características y

27-08-2018
Tubos

A menudo, los recién llegados y los ciudadanos comunes que se dedican a instalar tuberías, calentar o reparar otros sistemas de ingeniería no saben cómo doblar una tubería sin un doblador de tuberías. Y las situaciones en las que puede ser necesario doblar materiales de diferentes diámetros, formas y materiales ocurren con bastante frecuencia.

Además, en el artículo se considerarán las instrucciones para tubos flexibles de diversos materiales.

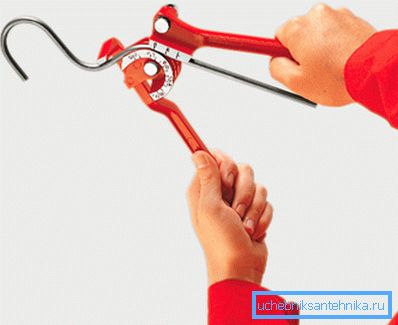

Deformación del producto

Herramientas

Por supuesto, puede doblar utilizando varios objetos y herramientas, pero si necesita doblar un radio determinado, use herramientas como:

  • Dobladoras de tubos;
  • Máquina Volnova.

Principales tipos de dobladoras de tubos.

Dobladora de tubo manual

Herramientas como el doblador de tubos existen en una amplia gama de diseños. Dicha diversidad ha llevado a la necesidad de clasificación (vea también el artículo Cómo doblar una tubería en su hogar, de varias maneras efectivas).

Según el método de doblado, los dobladores de tubería se distinguen de los siguientes tipos:

Ballesta Completado con formularios que están diseñados para trabajar con productos de diferentes diámetros.
Primavera Estas herramientas responden a la pregunta de cómo doblar una tubería de plástico.
Segmentario La flexión se obtiene debido a los segmentos alrededor de los cuales se dibujan las tuberías.
Dornovye Diseñado para tubos con un espesor de pared pequeño con un diámetro pequeño

Según el tipo de unidad, hay dobladoras de los siguientes tipos:

  • Manual: se utiliza principalmente para la deformación de tuberías de pequeños diámetros de metales no ferrosos, polímeros o acero inoxidable;
  • Hidráulico: le permite doblar materiales con un diámetro de más de 3 pulgadas de diámetro;
  • Electromecánica: permite la deformación de productos de diferentes diámetros con gran precisión de ángulo.

Consejo Para doblar con sus propias manos es mejor usar herramientas de mano, ya que doblar una tubería hecha de polipropileno, metal, plástico, cobre, etc. Con su ayuda, cualquiera puede.

Maquina volnova

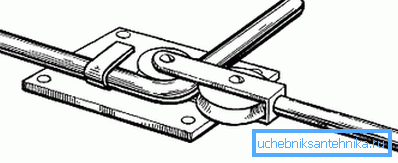

Diagrama de la máquina

Este tipo de equipo es un mecanismo simple y fácil de usar para deformar materiales a un estado frío.

Esta máquina consta de las siguientes partes:

  1. Manejar
  2. Rodillo movible
  3. Grapa
  4. Estufa
  5. Abrazadera de la manguera;
  6. Plantilla de clip

Presta atencion Este tipo de dispositivo es fácil de hacer y en casa para un maestro experimentado, además de que su precio será mínimo.

Características del proceso de plegado.

El proceso de doblado puede ser necesario cuando se construye una gran cantidad de sistemas y tuberías. Pero este proceso para productos hechos de varios materiales tiene sus propias características individuales, que deben conocerse antes de comenzar el procedimiento de plegado.

Doblar los materiales de polipropileno.

En el proceso de reparación, puede consultar la pregunta de cómo doblar una tubería de polipropileno, y ¿se puede hacer esto?

Presta atencion Los fabricantes de tales productos, por supuesto, no recomiendan esto, pero en realidad el polipropileno puede doblarse.

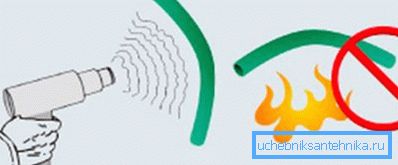

En la foto - deformación con la ayuda de un secador de pelo del edificio.

Es posible hacer flexiones con la ayuda de un secador de construcción de la siguiente manera:

  1. Usando un secador de pelo, es necesario calentar el polipropileno a una temperatura que no exceda los 150 grados:
  2. Después de calentar, puede iniciar la deformación en el ángulo deseado.

Consejo Use guantes para evitar quemaduras.

Por supuesto, puede doblarse en un estado frío, pero en este caso, el radio de deformación no debe ser menor que el tamaño de los ocho diámetros de la tubería.

Tubos de cobre

Cobre: ​​el material es bastante suave, por lo que el problema que surge, cómo doblar una tubería de cobre, no creará ninguna dificultad especial. Sin embargo, el proceso de doblar este tipo de material es un daño peligroso.

Para evitar esto debes:

  • use arena seca como relleno;
  • calentar el lugar del presunto pliegue;
  • La flexión debe hacerse con cuidado, sin movimientos bruscos.

Doblado de tubos de acero

A continuación nos fijamos en cómo doblar una tubería de metal.

Para hacer esto, necesitarás los siguientes materiales y herramientas:

  • Quemador de gas;
  • Arena seca
  • Vicio
  • Clavijas de madera;
  • Un par de soportes;
  • Kiyanka de goma.

Casi cualquier espesor y diámetro de los productos de acero se dobla de la misma manera, que consiste en realizar las siguientes acciones:

  • Por medio de un vicio se arregla la situación;
  • El punto de flexión se calienta con un quemador de gas;

Consejo Un indicador de la disposición del material se convierte en metal rojo brillante.

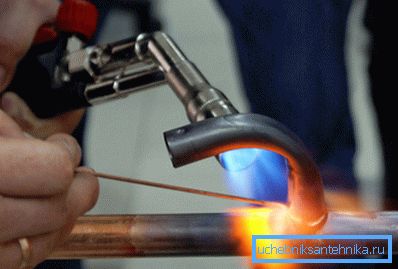

Antorcha de calentamiento
  • La tubería calentada comienza a doblarse.

Cabe señalar que este método es completamente inadecuado para materiales galvanizados.

Hay casos en los que la instalación se lleva a cabo utilizando productos de sección transversal rectangular, y luego necesita descubrir cómo doblar un tubo cuadrado con una sección pequeña.

Puede hacerlo de la siguiente manera:

  1. La tubería está llena de arena, que actuará como un marco deformante;
  2. Ambos extremos están bloqueados con estacas;
  3. Comenzamos la curvatura a la forma deseada utilizando un mazo de goma.

Consejo Si el trabajo se lleva a cabo en invierno, el producto puede llenarse con agua, después de la congelación, la deformación debe comenzar.

Doblamos productos de metal.

Este tipo de tubería se usa a menudo como la base para la creación de sistemas de "piso caliente".

En este caso, la curva del diámetro deseado se puede lograr aplicando uno de los siguientes métodos:

  1. El primero es el más sencillo:
    • Clamp en un vicio;
    • Comenzamos la deformación, evitando la flexión y controlando cuidadosamente el estado del producto;

    Consejo Doblar es la tasa: por cada 2 cm no más de 15 grados.

    1. El segundo - con la ayuda de alambre:
      • Rellenamos la cavidad del producto con piezas de alambre de suficiente rigidez;
      • Hacemos una curva en el ángulo requerido;
      • Se retira el alambre;
      • El tercero - usando arena:
      Relleno de arena
      • Rellenar con arena;
      • Los extremos del producto están cerrados con tapones;
      • Nos arreglamos en un vicio;
      • Calentar el lugar;
      • Producir deformación;
      • Retire los tapones y la arena.

      En conclusión

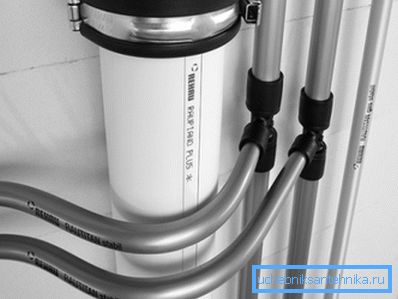

      Tubería

      Las instrucciones presentadas le permitirán responder a la pregunta de cómo doblar una tubería de HDPE, acero, polipropileno, metal-plástico, etc. Habiéndose familiarizado con estos métodos, no será difícil para usted construir la tubería más complicada (vea también Cómo doblar tuberías de metal-plástico: tecnología flexible en casa).

      Y el video en este artículo revelará aún más secretos del proceso de deformación de tuberías de varios tipos y tamaños.
