¿cómo se utiliza el perfil de tubo de aluminio?

Hoy en día, el metal de aluminio ha ocupado un nicho bastante grande en el mercado de la construcción, esto es la agricultura, la industria, la producción e incluso el diseño, y en todo esto, el último lugar lo ocupa un tubo rectangular, redondo y cuadrado hecho de aluminio.

Este metal no ferroso y sus aleaciones son tan populares porque tiene una alta resistencia a la corrosión, resistencia, ductilidad, baja densidad, inmunidad a la magnetización y baja gravedad específica.

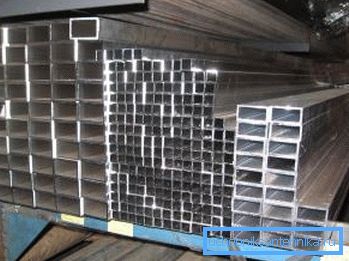

Perfil de aluminio cuadrado y rectangular.

A continuación, prestaremos más atención a la calidad de dicho perfil, a sus propiedades, a su aplicación, así como a mostrarle el video de este artículo.

Introducción del perfil

Parámetros: ancho / alto / espesor de pared (mm) Recubrimiento: Ánodo 15 micras. Longitud (m) Peso por metro (kg)
100x20x2.0 - 3.0 1.21
20x10x1,5 + 6.0 0.219
20x10x1 + - 3.0-6.0 0.15
24,4x189x1,2 + - 3.0-6.0 0.253
30x18x1,5 - 6.0 0.363
30x20x1,5 + 6.0 0.382
30x20x1,5 - 6.0 0.382
30x20x2.0 + 6.0 0.495
30x20x2.0 - 6.0 0.495
30x20x2.0 + - 3.0-6.0 0.5
40201.2 R3 + - 3.0-6.0 0.362
40x20x2,0 + - 3.0-6.0 0,607
40x20x2,0 - 6.0 0,607
40x20x2,0 + 6.0 0,607
40x20x2,0 R1,6 + - 3.0-6.0 0.599
5030h2? 0 + 6.0 0.824
50x30x2,5 + - 3.0-6.0 1,016
50x20x2,0 + - 6.0 0.71
50x30x2.0 + - 6.0 0.824
60x30x2,0 + 6.0 0.932
60x40x3,5 + 6.0 1.8
60x40x3,5 - 6.0 1.8
80x20x2,0 + 6.0 1.04
80x40x2,0 - 6.0 1.248
80x40x2,0 + 6.0 1.256
80x40x2,0 + - 3.0-6.0 1.256

Perfiles de mesa de aleación AD31T5

Aleaciones de aluminio y sus propiedades físicas.

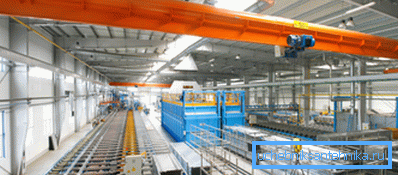

Laminador

Nota Las aleaciones en sus propiedades físicas no difieren del metal puro, pero su precio se vuelve más bajo, por lo tanto, la producción de su perfil es más rentable y práctica.

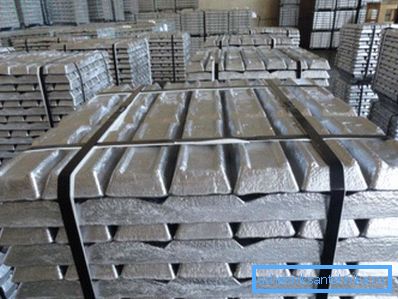

Lingotes de aluminio
  • Así, el dopaje no afecta el módulo de cizallamiento y la elasticidad., por ejemplo, duraluminio L16T tiene casi la misma elasticidad con Al: AS (E = 7100 kgf / mm2). Sin embargo, el límite elástico de la aleación es varios órdenes de magnitud más alto que el de Al puro, por lo tanto, las aleaciones se pueden usar para crear materiales estructurales con diferentes niveles de carga. Esto también se aplica a los perfiles de cualquier configuración y cualquier sección, por ejemplo, 20x20 mm, 4040 mm, 2040 mm, etc. (Ver también el artículo Arbor de una tubería de perfil: características).
  • Si la AL pura es muy plástica y su estiramiento a un estado crítico, es decir, antes de una ruptura, puede ser del 40-50%, pero su resistencia es solo de 60-70MPa, que es extremadamente pequeña para el uso de productos estructurales en la construcción.. Pero las aleaciones ya son mucho más fuertes, y aquí la plasticidad del material puede disminuir, pero la resistencia a la tracción aumenta de 2 a 5 veces, y esto es suficiente para que dicho perfil se convierta en un componente deseable en los sitios de construcción. Además, el material tiene una conductividad eléctrica y térmica muy alta; entre los metales no ferrosos, tales indicadores son más altos solo para la plata y el oro.

Nota Las más demandadas en el mercado de la construcción son las aleaciones de la serie 6xxx, aproximadamente el 75% del total de los productos objetivo. Las marcas más populares son 6060 (6063) - AD31 y 6061 - AD33, 6005 y 6082 (AD35), así como 1050 (AD0), 2017 (D1), 2014 (AK8), 2024 (D16), 3003 (AMts), 5083 (AMg4.5), 6101, 7005 (1915) y 7075.

Clasificación de perfiles

Nota En el sentido general, un perfil de aluminio implica elementos extruidos, pero además de ellos también hay producción de fundición.

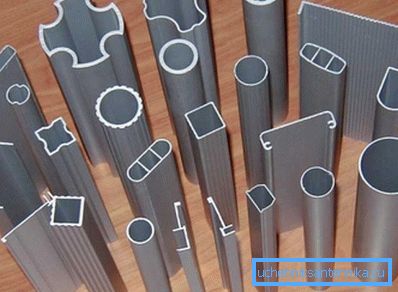

Foto de variantes de configuración de sección transversal.

Al elegir un perfil de aluminio para la construcción, se deben tener en cuenta no solo sus dimensiones, sino también sus características técnicas, si esto no es un elemento decorativo, que simplemente debe ser atractivo y agradable a la vista.

Pero la aleación de aluminio para estructuras de apoyo está determinada por varios parámetros, como la resistencia a la tracción y la ductilidad, el estrechamiento relativo, la tenacidad, la corrosividad, la conductividad eléctrica, la resistencia al calor, así como el grado de endurecimiento y el tratamiento térmico. Al vender productos en la tienda, dichos productos deben ir acompañados de instrucciones del fabricante, donde se indican todos estos datos.

Tipos de perfil

Toda la gama de perfiles de aluminio se distingue de acuerdo con GOST 22233-2001, así como EN 755-9 y EN 12020-2, donde se divide en variantes huecas, sólidas, en forma de C, en forma de U, así como perfiles, donde el extremo está abierto .

Por lo tanto, los productos huecos son muestras que tienen al menos una cavidad, cerrada en sección transversal, mientras que las cavidades sólidas cerradas no tienen ninguna. Pero el extremo abierto puede estar en cada uno de estos tipos, tanto huecos como sólidos, como se puede ver en la figura superior.

La versión hueca también puede tener cavidades semiabiertas o semicerradas, sin embargo, por lo general se las llama semicerradas o semicerradas. Aquí, la cavidad se cierra solo parcialmente, por ejemplo, un tubo rectangular con forma de aluminio (cuadrado, redondo), donde la entrada está en un solo lado.

Para la producción de modelos huecos y semicerrados, se utilizan tres tipos de matrices: puente (puente), ojo de buey (ojo de buey) y cruz (araña). La peculiaridad de tal fabricación se puede llamar la presencia de una o varias soldaduras, que se forman debido a la fluidez del metal, que se encuentra en los puentes que sostienen el mandril.

Después de pasar a través de los puentes en una cámara especial debido a la alta presión, así como a la alta temperatura, el metal se suelda nuevamente, pero para un perfil continuo, se lleva a cabo el prensado de discos sólidos.

Categorías de dificultad

En la tabla superior puede ver la clasificación de los diferentes perfiles extruidos, dependiendo del grado de complejidad de su producción. Todas las categorías están organizadas en orden ascendente, donde A es la opción más simple y N es la más difícil. (Ver también el artículo Escalera de un tubo con forma: características).

Conclusión

En conclusión, podemos decir que si desea ensamblar cualquier estructura de perfil de aluminio con sus propias manos, será más duradero de acuerdo con el aumento de la categoría de complejidad. Por supuesto, esto aumenta el costo del material, pero, a partir de esto, no se puede llegar a ninguna parte.
