Cómo se realiza el corte de tubería: principio de
Para tuberías para diversos propósitos, los materiales deben ajustarse y hoy en día se pueden utilizar varios métodos de fragmentación para esto, por ejemplo, el corte por láser de tubos como uno de los tipos más precisos de piezas de mecanizado. Existen otros métodos, cuya base puede llamarse corte sin llama, es decir, esto significa que no se utilizan antorchas como un quemador de gas o cortador de gasolina, lo que aumenta significativamente la precisión de ajuste.
Hablaremos sobre dichas unidades y cómo usarlas a continuación, y le proporcionaremos una demostración temática del video en este artículo.
Fragmentacion de tuberia
Nota La herramienta más sencilla para cortarse las manos en el hogar puede llamarse una sierra para metales. Pero tal herramienta solo puede cortar perfiles con una pequeña sección transversal, además, con la ayuda de un lienzo es muy difícil mantener una línea plana a lo largo de todo el perímetro, por lo tanto, no consideraremos este método.
Tipos de equipos
- Dichos equipos para el corte de tuberías, como una máquina en la fotografía superior, pueden producir el procesamiento por torneado de tuberías, columnas y varias partes de la tubería, lo cual es extremadamente necesario en la exploración geológica, la industria del petróleo, el gas y el apósito de minerales, en ingeniería mecánica. Esta máquina se elige teniendo en cuenta los siguientes parámetros: la sección transversal de los orificios del husillo; distancia entre dos centros; Sección máxima de una pieza para su procesamiento; la presencia o ausencia de una máquina semiautomática para roscado; La estabilidad de la cama.

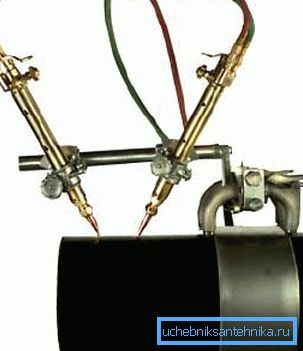

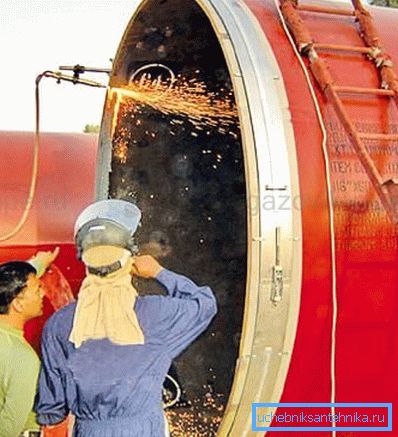

- La máquina de cinta para cortar tuberías "MONARCH BAND MACHINE" se usa cuando la tubería ya se encuentra en una zanja o cuando hay escasez de espacio libre durante el procesamiento. Cabe destacar que la cinta de acero inoxidable tarda solo 153 mm, lo que es casi insignificante para una gran sección transversal. Al terminar con este tipo de equipo, el diámetro es posible de 159 mm a 1529 mm, y además, la máquina puede achaflanar incluso desde un extremo fuertemente deformado de la tubería.
- Estas estaciones se utilizan para palanquillas de acero negro e inoxidable, y aquí se realiza el corte de un tubo con forma de diámetro pequeño y grande de sección transversal redonda, cuadrada y rectangular, que se alimenta para serrar por una estación automatizada.. Además, la línea automática está equipada con una estación de descarga, que puede acumular fragmentos confeccionados.
| Diámetro | mm | 10-100 |
| Sección transversal de perfil cuadrado y rectangular. | mm | 1010; 6585/1510; 10060 |
| Espesor de la pared | mm | 1-5 |
| Longitud | mm | 4000-8000 |
| Longitud de corte | mm | 340-8000 |
| Potencia de accionamiento (motor) para una cabeza de sierra | kw | 3.3 |
| Diámetro del disco | mm | 270-350 |

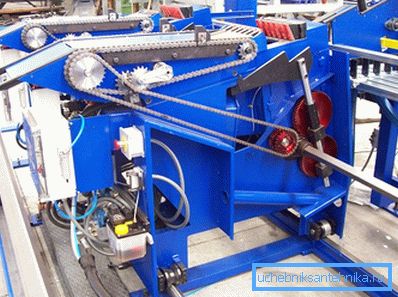

Línea automática de corte de discos.

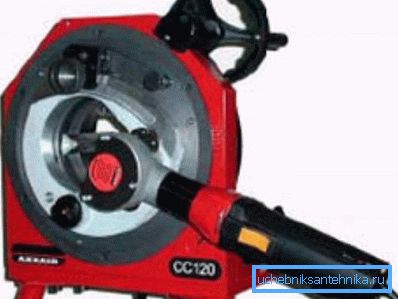

- Axxair CC121fs tiene la capacidad de corte perpendicular sin rebabas, la desviación máxima de 0,25 mm y, gracias a la abrazadera, puede evitar la deformación incluso al cortar tubos de paredes delgadas. Dichos mecanismos son bastante compactos y de bajo peso, lo que les permite ser utilizados no solo en el taller, sino también en el sitio de construcción. La serie CC está equipada con una rueda manual de un sistema de rotación que facilita el proceso de corte y, además, se completa con la soldadura orbital.
- Una herramienta para cortar tubos como FIN&FICEP está diseñado para la fragmentación por tamaño, corte de varias formas, así como para el achaflanado.
| Modelo, serie | PB |
| Eje CNC (piezas) | 6 |
| Diámetro posible (mm) | 060-01420 |
| Espesor de la pared: plasma de aire (mm) | 5-25 |
| Espesor de la pared: gas (mm) | 5-10 |
| Longitud posible (mm) | 800-12000 |
| Peso máximo (kg) | 6000 |
| Posibles ángulos de intersección | 20? -160? |
| Dispositivo de sujeción | 5 tomas |
| Chaflán en ángulo | 30? -150? |
| Soporte de clip electronico | 1 juego |
| Movimiento longitudinal (eje Y): valor de carrera máx. Velocidad de posicionamiento precisión de posicionamiento | 12.000 mm 10.000 mm / min 0.3 mm |
| Movimiento hacia adelante y hacia atrás (eje X): valor de carrera máx. Velocidad de posicionamiento precisión de posicionamiento | 600 mm 1500 mm / min 0,2 mm |
| Movimiento hacia arriba y hacia abajo (eje Z1): valor de carrera máx. Velocidad de posicionamiento precisión de posicionamiento | 560 mm 1500 mm / min 0.2 mm |
| Rotación de la tubería (¿eje?): Ángulo de rotación precisión de posicionamiento de la velocidad de rotación | No limitado a 0-8 rpm 0,2 ° |
| Carrera radial de la antorcha (eje? 1): ángulo de inclinación velocidad de inclinación precisión de posicionamiento | ± 45 ° 0-18 rev / min 0.2 ° |
| Inclinación de la antorcha para el chaflán (eje? 2): ángulo de inclinación velocidad de inclinación precisión de posicionamiento | ± 60 ° 0-18 rev / min 0.2 ° |
| Pantalla táctil a color | 1 juego |
| Soplete de gas | 1 juego |
| Módulo de soporte de tubería | 6 piezas |
Especificaciones técnicas FIN&FICEP
Chaflán
Explicacion En la figura superior, el valor: a es el ángulo de eliminación; P audaz embotamiento; d - profundidad de corte o pata; w - ancho en negrita; H es el espesor total.
Solo hay tres formas de achaflanar la pieza de trabajo: es en forma de X, en forma de Y y en forma de J, que también se pueden etiquetar como V, K, Y, respectivamente - la instrucción permite (vea también el artículo Tubos de hierro fundido para aguas residuales: ventajas y diversas técnicas de instalación).
El achaflanado se realiza de dos formas: mecánica y térmica, y el papel principal en la elección del método no es el precio, sino el resultado final. Por lo tanto, el método más preferible puede llamarse procesamiento mecánico, ya que en este caso el proceso de procesamiento no se ve afectado por las propiedades químicas y físicas del material.
A pesar de que el método mecánico consume más tiempo, existe una gran ventaja: la ausencia total de una zona de influencia térmica, aunque el tratamiento térmico es mucho más barato y se puede hacer con sus propias manos.
Conclusión
Como usted entiende, el corte de tubos sin llama, así como su procesamiento (chaflán) son mucho más caros, pero la calidad del procesamiento aumenta invariablemente. Por supuesto, si instala tuberías o calefacción normales, la alta precisión es inútil, pero en la producción industrial es de suma importancia (consulte también el artículo Tuberías de alcantarillado de hierro fundido: sus tipos y 4 reglas de funcionamiento básicas).
