Cómo producir tubos de fijación: 2 formas principales
Incluso en la etapa de diseño de los sistemas de plomería, calefacción y alcantarillado en un apartamento de la ciudad o en una casa de campo, es necesario determinar qué sujeción de tubería se utilizará para las estructuras de apoyo o las particiones.
Por lo tanto, puede protegerse de los avances, la despresurización y el ruido excesivo. Veamos más de cerca cómo ahorrar el presupuesto familiar fijando tuberías en las paredes con sus propias manos.

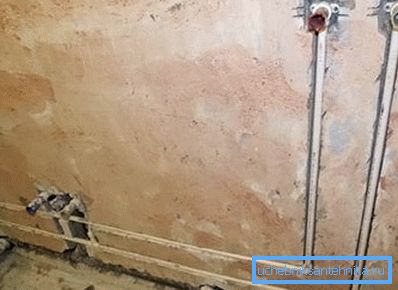

Método 1. Colocación cerrada de tuberías.
Uno de los métodos más efectivos que le permite no solo arreglar firmemente las tuberías, sino también disimularlas es el tendido oculto de redes de ingeniería.
Después del trabajo, obtiene la fijación más confiable de tubos de plástico (o piezas de otros materiales) que no estropearán el interior de su habitación. Además, lanzará esos valiosos centímetros a lo largo de las paredes.
La desventaja de este método es obvia: el alto precio del trabajo. De hecho, para colocar todas las tuberías, es necesario tapizar las paredes y luego sellar los canales resultantes con mortero, que es bastante laborioso.
Las instrucciones para el trabajo constan de varias etapas consecutivas:
- Marcado en las paredes y suelos.. De acuerdo con un boceto prediseñado, debe dibujar líneas centrales en todas las superficies a lo largo de las cuales se ejecutará la tubería. Servirán como guía para hacer ranuras de instalación.
- Afeitado. Usando el marcado, se hacen canales especiales en las paredes, que se llaman puertas. Para esto, se puede usar una herramienta eléctrica especial - un perseguidor de pared. Pero el perforador habitual también es perfecto. Recuerde que la colocación de algunas tuberías requiere un uso adicional de aislamiento para las tuberías, por lo que de antemano, preocuparse por el tamaño adecuado de los canales.
Presta atencion Las ranuras deben colocarse de manera que el tubo montado no quede tenso. De lo contrario, en este lugar, la pieza podría explotar, lo que implicaría reparaciones costosas.

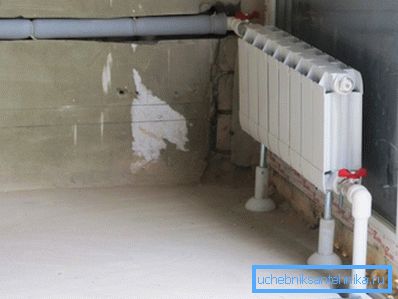

- Instalación de red de ingeniería.. Antes de fijar el tubo a la pared, debe estar encerrado en una carcasa hecha de material aislante térmico (espuma de poliestireno, espuma de polietileno, etc.). Esto es especialmente importante cuando se oculta la tubería de alcantarillado de PVC.
- Acabado. Antes de enlucir tuberías, es necesario poner en marcha un sistema de plomería, alcantarillado o calefacción y asegurarse de que funcione y de que no haya fugas.
Método 2. Colocación de tubería abierta

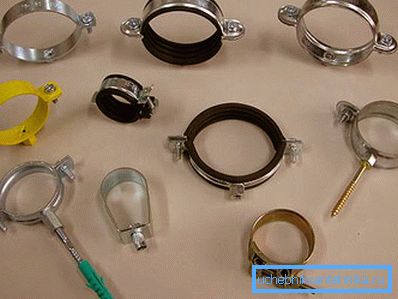

Este método es más común, requiere menos tiempo y es costoso. En este caso, el tubo se fija a la pared con abrazaderas de varios diseños.
En total hay dos tipos de sujetadores:
- rígido - en este caso, el tubo fijo en la abrazadera se vuelve completamente inmóvil;
- Deslizante: la pieza se fija para poder moverse a lo largo de su eje (esto permite evitar la distorsión en las deformaciones lineales por temperatura).
La fijación de las tuberías de alcantarillado a la pared o al techo se puede hacer con la ayuda de abrazaderas especiales que absorben el sonido. Gracias a ellos, la estructura vibra menos y no produce sonidos desagradables cuando fluye agua residual en su interior.
Al comprar un soporte de fijación debe prestar especial atención a la elección de su diámetro. Es necesario que la tubería fija tenga alguna movilidad en el montaje. De lo contrario, las tuberías o las aguas residuales pueden dañarse como resultado de la deformación lineal.
Por eso es imposible usar abrazaderas rígidas cuando las tuberías de aguas residuales se fijan al techo o al piso en una habitación sin calefacción. Es necesario montar sujetadores deslizantes que puedan compensar el cambio de tamaño del plástico.
Sugerencia La fijación de la chimenea a la pared de la casa también debe ser móvil. Los gases de escape que entran en la chimenea tienen una temperatura alta, lo que puede provocar una fuga y el deterioro de la tracción. Es recomendable utilizar una abrazadera especial para el montaje de tuberías de asbestos y cemento (chimenea galvanizada).
Detengámonos en las etapas individuales del trabajo con más detalle.
Preparacion

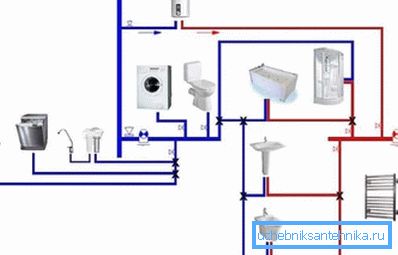

La instalación de cualquier red de ingeniería compleja, incluyendo plomería y servicios sanitarios, comienza con el desarrollo del proyecto. En el dibujo, se indican los puntos de unión con dispositivos sanitarios, adaptadores, acoplamientos y otras piezas conformadas, longitud de tuberías, válvulas de cierre, equipos de contabilidad, etc.
Luego el marcado se realiza directamente sobre el objeto. En todas las superficies, se indica la ruta de tendido de la tubería. La línea dibujada servirá como guía a lo largo de la cual se colocará el eje de las piezas durante la instalación.
Después de esto, se marcan los puntos de montaje de las abrazaderas de montaje.
En este caso, debes tener en cuenta los siguientes matices:
- el soporte debe instalarse en los puntos donde hay un acoplamiento, un adaptador, una pieza moldeada u otro accesorio;
- la distancia entre las abrazaderas de montaje adyacentes en una sección de tubería recta no debe ser más de diez diámetros de esta parte.
Soportes de montaje
Los tubos de plástico deben fijarse a la pared con clips de manguera para que el espacio entre la superficie y el borde de la pieza sea mínimo. Esto le permite ahorrar espacio en el piso y evita daños a los servicios públicos durante la operación.
Para equipar el soporte deslizante, el inserto se inserta en la abrazadera. De lo contrario, sus bordes están abombados (para esto se utiliza un dispositivo especial), que protege el sistema de suministro de agua de polímero o el sistema de alcantarillado.
El soporte se fija a la pared con tornillos o clavijas. Como regla general, los accesorios ya están incluidos en el paquete.
Instalacion de tuberia
Tan pronto como se haya completado el trabajo de instalación en las abrazaderas, puede continuar con el siguiente paso.
La instalación de piezas de plástico en los sujetadores, por regla general, no causa dificultades:
- el tubo se inserta en la abrazadera;
- La parte superior del sujetador se fija con un pestillo, perno o pernos.
Nota Las tuberías de acero se hacen de la misma manera. Pero en este caso es necesario proporcionarles acceso gratuito para el mantenimiento periódico: eliminación de focos de corrosión, pintura y control de la estanqueidad de las conexiones. Debido a esto, por cierto, los tubos de acero no se bloquean en muros de concreto.
Características del trabajo con piezas de metal.
La fijación incorrecta de las tuberías en la pared puede provocar un accidente. Sin embargo, para estar 100% seguro de que no hay avances, debe seguir cuidadosamente todo el procedimiento de instalación.
Aquí están los requisitos básicos:
- el trabajo con productos de metal y plástico se puede realizar a una temperatura ambiente superior a + 10 grados Celsius;
- si las piezas se transportan o almacenan a baja temperatura, deben calentarse antes de la operación;
- la fijación de la plomería de metal y plástico con abrazaderas debe hacerse después del final de las paredes decorativas;
- En la disposición de giros en ningún caso se debe permitir la fractura de piezas.

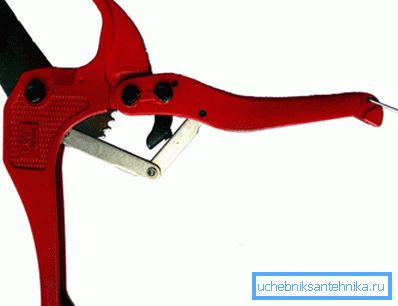

Cortar los tubos con una sierra para metales o tijeras especiales.
También tiene sus propias características:
- El borde de la pieza cortada puede tener rebabas. Para eliminarlos, utiliza un archivo o una herramienta especial.
- Después de cortar con unas tijeras, el perfil de la tubería puede volverse ovalado. Como resultado, después de fijar el accesorio, se puede romper la tensión. Para alinear el tubo ayudará una herramienta de calibración especial o un martillo (en este último caso, debe actuar con mucho cuidado).
Para doblar la tubería, especialmente si necesita lograr un radio de curvatura fuerte, también necesita usar herramientas especiales. Ayudan mandriles internos y externos. Su uso le permite evitar el estrechamiento del diámetro interno del producto y la ráfaga de la tubería en el proceso.
Si el lugar del pliegue no está lejos del corte, doble el tubo para ayudar al resorte del diámetro deseado, que se vende en tiendas especializadas.
Conclusión
Hay otras formas de fijar tuberías para varios propósitos funcionales. Por ejemplo, la fijación de tuberías en láminas de tubos, que se realiza mediante abocardado o soldadura. Puedes aprender más sobre esto leyendo el video en este artículo.
