Cómo pasar la tubería por la pared.

Se sabe que la confiabilidad de la operación de cualquier dispositivo de calefacción en una casa privada está determinada en gran medida por qué tan bien está instalado el sistema de escape de gas. De acuerdo con el actual SNiP, la formación de un canal de humo en una casa en construcción se lleva a cabo simultáneamente con la construcción de sus estructuras principales. Sin embargo, al instalar el sistema de escape de gas en un edificio ya construido, tendrá que construir un canal de chimenea directamente a través de sus paredes.

Es por eso que antes de realizar las operaciones de trabajo relacionadas con la disposición del canal de humo en la estructura terminada, debe familiarizarse cuidadosamente con la forma de tirar de la tubería a través de la pared de la casa. Nuestro artículo está dedicado a resolver este importante problema, en el que trataremos de informar lo más posible sobre los aspectos específicos de la implementación de los procedimientos pertinentes.

En primer lugar, se debe prestar atención a la importancia otorgada a los canales para la descarga de productos de combustión de los sistemas de calefacción modernos.

Sugerencia La necesidad de un canal de escape confiable para los residuos de combustión se explica no solo por la necesidad de crear condiciones para el funcionamiento eficiente del sistema de calefacción, sino también por cuidar la salud de las personas que viven en la casa.

Características de diseño

Al instalar el sistema de escape de humo, colocado a través de la pared de la casa, se deben cumplir las siguientes condiciones:

1. En primer lugar, siempre debe recordar que la ruta de colocación del canal de la chimenea debe estar a una distancia suficiente de otras comunicaciones del hogar.
2. Cerca del lugar de instalación a través de la pared en el canal de la chimenea no debe haber esquinas afiladas, que son la causa de la formación de los llamados "vórtices" del flujo. Una consecuencia indeseable de este fenómeno puede ser la rápida obstrucción de la chimenea con el hollín.
3. En lugares donde una tubería pasa a través de una pared, esta última debe ser protegida de manera confiable con una cubierta especial o enlucida con alta calidad. El último método de protección implica el uso de material aislante de un tipo u otro.
4. Los soportes de chimenea en ambos lados de la pared deben montarse en incrementos de no más de 60 mm.

En el caso de que tenga en cuenta todos los requisitos anteriores, no debería tener problemas con el cumplimiento de los códigos de construcción que rigen el trabajo de esta clase, así como con la confiabilidad de todo el sistema en su conjunto.

Procedimiento de instalación

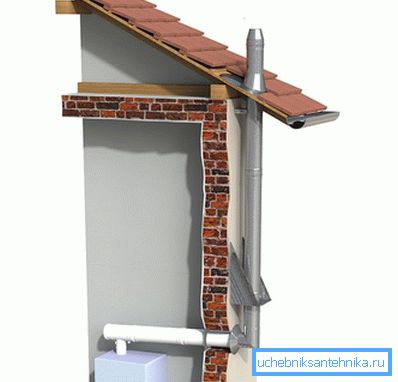

La instalación del conducto de gases de combustión, llevada a cabo desde el dispositivo de calefacción hacia el tubo de escape, comienza con el marcado de la ruta de su instalación interna, así como con la elección de un punto de extracción más allá de los límites de la habitación. De acuerdo con este marcado, se prepara un orificio del diámetro requerido en la pared, que corresponde a las dimensiones de la boquilla a montar.

Sugerencia En ese caso, si hay una necesidad de aislamiento de la tubería tendida a través de la pared, el agujero debe hacerse con un pequeño margen.

El tubo de derivación colocado en la pared se fija firmemente en él con la ayuda de soportes especiales, después de lo cual se inserta en el orificio pasante y se recubre con el material de aislamiento elegido por usted (por ejemplo, lana mineral). Con la instalación vertical del conducto de humos interno, a menudo es necesario un cambio brusco en la dirección de la junta (en un ángulo de 90 grados). En esta situación, necesitará un tee especial con un vaso de limpieza, instalado a cierta distancia de la pared y que proporcionará acceso a la auditoría del canal (para limpiarlo del hollín acumulado).

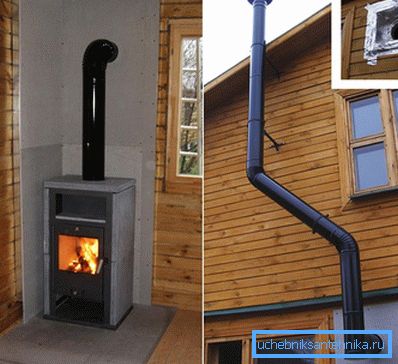

Después de la extracción del tubo a través de la pared, se construye hasta una longitud suficiente para la formación de una punta, que se eleva sobre el techo. Para cambiar bruscamente la dirección de la junta exterior, se usa otra T, que desempeña el papel de un elemento de transición.

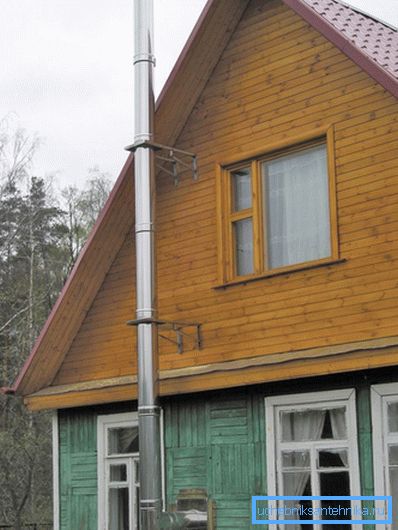

El tramo exterior del tubo de salida se fija en la superficie de la pared mediante fijaciones especiales ubicadas cada dos o tres metros.

Sugerencia El cableado de la chimenea a través de la pared del edificio de troncos implica el aislamiento obligatorio de la sección de la tubería con material incombustible, que se utiliza con mayor frecuencia asbesto o ladrillo.

Está claro que esta condición está relacionada con el cumplimiento obligatorio de los requisitos de seguridad en términos de protección contra incendios del objeto. Por otro lado, el aislamiento confiable del canal de humo le permitirá extender significativamente la vida útil de todo el sistema de gases de combustión en su conjunto.

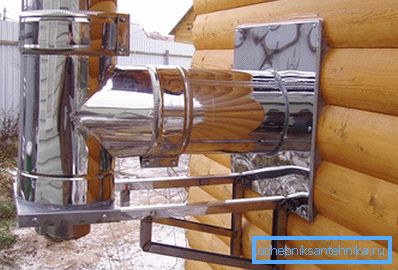

El conducto de humos se guía a través de la pared de un edificio de madera utilizando estructuras especiales de tubos de manivela equipadas con las llamadas "puertas" utilizadas como elementos para ajustar el empuje en la tubería. Para fijar la chimenea a la pared, se utilizan soportes de metal, montados a intervalos regulares que no excedan 1 metro de longitud.

Consejos

Una garantía de trabajo de instalación de alta calidad puede tener en cuenta las opiniones de los expertos, teniendo en cuenta las siguientes recomendaciones:

1. Antes de continuar con la instalación de un sistema de escape de productos de combustión, es necesario determinar la potencia del equipo de calefacción y seleccionar el diámetro del tubo de combustión que corresponda a este indicador.
2. La elección de la longitud total del canal de humo (incluido el punto de su descarga a través de la pared) debe realizarse teniendo en cuenta la obtención del nivel óptimo de empuje, sin el cual es imposible el funcionamiento efectivo del equipo montado.
3. Al mismo tiempo, debe tener en cuenta que, con un mayor nivel de tracción, el funcionamiento del equipo pierde su eficacia, ya que en este caso el calor se eliminará de la casa con un potente flujo de gas.

Para evitar tales pérdidas, los expertos le aconsejan que realice todo el trabajo en total cumplimiento con las regulaciones existentes. Además, al conectar la chimenea al equipo de calefacción, se deben usar elementos de transición estándar (rodillas o tees).

Todos aquellos que están instalando el sistema para agotar los productos de combustión en una casa ya reconstruida deben recordar que un proyecto de este tipo puede implementarse de dos maneras diferentes:

• En el primer caso, se utiliza una unidad telescópica especial, que garantiza la estanqueidad del cableado de la chimenea a través de la pared, en el que se insertan tuberías de mayor diámetro con placas protectoras instaladas en sus bordes.
• Según el segundo método, el espacio entre la pared y la chimenea se sella con lana mineral, que se utiliza simultáneamente como calentador.

El método de colocar la chimenea a través de la pared se considera la forma más natural y relativamente económica de colocarla en una casa completamente reconstruida. Le ahorra al contratista las dificultades adicionales asociadas con la necesidad de preparar la ruta, que de lo contrario tendría que pasar por el techo y las superposiciones entre pisos. Además, el uso de esta técnica le permitirá reducir significativamente el tiempo para todo el complejo de trabajos de instalación.
