Cómo organizar el paso de la tubería a través del techo.

El paso del tubo de la chimenea a través del techo es un elemento bastante complicado, con el dispositivo donde los artesanos caseros suelen tener algunos problemas. El hecho es que el pasaje no debe violar todas las propiedades protectoras del "pastel del techo", pero debe cumplir con las normas de seguridad contra incendios. A continuación veremos cómo organizar una estructura de este tipo en detalle.

Información general

La mayoría de las veces, el dispositivo de chimenea se planifica en la etapa de diseño de la casa, pero a veces es necesario llevar el sistema de extracción de humo a través del piso del ático y el techo de un edificio ya construido, por ejemplo, en los siguientes casos:

• Con la reconstrucción o revisión del techo;
• Al cambiar la fuente de calefacción.

Haciendo el nudo del paso de la tubería a través del techo, los principiantes deben descubrir:

• Donde mejor colocar el pasaje.
• Cómo equipar el paso de la tubería a través del techo y el techo para garantizar una impermeabilización e impermeabilidad segura y confiable.

La solución de cada una de estas tareas debe abordarse correctamente, ya que dependerá de ello:

• El rendimiento de la chimenea;
• Seguridad contra incendios
• Tensión del techo.

Por lo tanto, revisemos el proceso de instalación de este sistema con más detalle.

La elección de la ubicación de la chimenea.

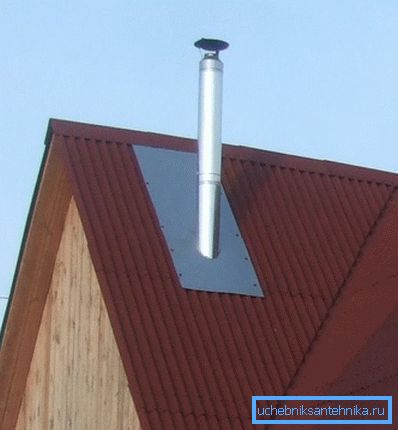

Según los expertos, la mejor opción para la ubicación de la tubería es su instalación cerca de la cresta del techo.

Esta solución tiene las siguientes ventajas:

• Le permite minimizar la acumulación de nieve cerca de la chimenea, y también evita la aparición de bolsas de nieve cerca de la cresta, lo que elimina la fuga del techo.
• Con esta disposición, se obtiene una altura de chimenea baja, lo que reduce el impacto ambiental en la estructura, respectivamente, reduciendo la probabilidad de condensación.

Presta atencion Cuanto más baja esté la chimenea en la pendiente, más, según los códigos de construcción, su altura sobre el techo debería ser. Si la casa está adyacente a la pared de un edificio de gran altura, entonces la tubería debe estar por encima del techo de un edificio de gran altura. Si el techo es plano, la altura debe ser de al menos 500 mm.

También debe tenerse en cuenta que el paso a través del techo de la chimenea no debe ubicarse en los siguientes lugares:

Presta atencion La chimenea no debe estar conectada rígidamente al techo, ya que en caso de violación de la integridad del techo, existe la posibilidad de que se destruya el sistema.

Cómo sacar la chimenea

A traves del techo

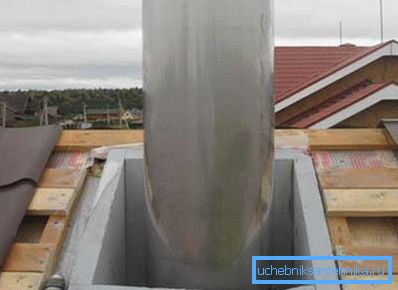

Para proteger el aislamiento del techo de la humedad, se sabe que se utiliza material de barrera contra el vapor. Sin embargo, de acuerdo con las regulaciones de seguridad contra incendios existentes, es necesario mantener una cierta distancia (13-25 cm) desde la chimenea hasta los materiales combustibles. Muy a menudo, para resolver este problema, use cajas especiales, dentro de las cuales se encuentra la chimenea.

La lana mineral como aislante térmico se coloca entre el conducto y la tubería. Al mismo tiempo, la película aislante de vapor de vapor del techo se coloca en el conducto y se fija con clavos o grapas.

Arriba se instala un diseño especial con delantales, que generalmente está hecho de acero inoxidable, cobre o galvanizado. El delantal debe estar diseñado para el ángulo de inclinación del techo al que está destinado.

Presta atencion La chimenea debe colocarse verticalmente. Se permite desviarse de la vertical no más de 30 grados.

Debo decir que el diseño del pasaje depende en gran medida de una serie de factores:

• Material: la tubería puede estar hecha de ladrillo, metal, fibrocemento y algunos otros materiales.. Para cada uno de ellos, el diseño tiene sus propias características.
• La temperatura de la combustión del combustible - calefacción puede ser madera, carbón, turba, etc.. El tipo de combustible depende de la temperatura a la que se calienta la chimenea.
• Acabado exterior: el diseño puede ser, por ejemplo, revestido con ladrillo o enlucido, el diseño de la unión puede ser completamente diferente..
• Tipo de material para techos: en el mercado hay elementos adicionales confeccionados diseñados para la sección redonda y cuadrada de la tubería y diferentes tipos de techos. El precio de los elementos adicionales no suele ser alto, por lo que no tiene sentido realizar las piezas usted mismo, a menos que la chimenea no tenga una forma de sección no estándar.

Por ejemplo, el paso de un tubo a través de una baldosa de metal es el siguiente:

• Las hojas de metal lisas se colocan cerca de la tubería. Su tamaño debe ser tal que se superpongan a la caja de la chimenea.
• Junto a la chimenea se monta esquina de perfil metálico.
• Luego se sellan las juntas con sellador de techo.

Presta atencion Se cree que el paso del tubo de emparedado a través del techo se puede realizar sin una caja, ya que consta de dos paredes, entre las cuales hay material aislante térmico. Sin embargo, esta opinión es errónea: la casilla es necesaria en cualquier caso.

Las mismas instrucciones y para el sellado de juntas para techos con tejas cerámicas, lo único, en lugar de láminas de acero, use un aluminio suave o cinta de plomo. Una alfombra final se puede utilizar como un delantal para baldosas blandas. Para impermeabilizar la chimenea que pasa a través de ondulin, use una cinta aislante especial "onduflesh".

Pasar por el techo o el techo.

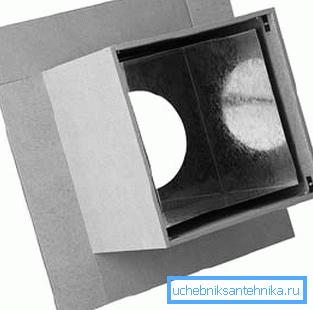

El paso a través del techo u otro techo se realiza en el mismo principio que a través del techo. En este caso, la caja de paso se puede hacer de minero.

En cuanto al espacio interior de la caja, también se debe rellenar con lana mineral o arcilla expandida. Además, como tubo de relleno, puede utilizar arena, esta opción es la más barata.

Si una tubería pasa a través del techo de un baño, también se coloca un material incombustible que no es combustible para el reaseguro entre la tubería y los materiales combustibles (la mayoría de las veces estructuras de madera). Los expertos recomiendan no descuidar tal medida, ya que los costos no aumentan mucho, pero en términos de seguridad, una junta de este tipo puede desempeñar un papel decisivo.

Debo decir que en la chimenea de la bañera a menudo se saca de la sala de vapor a través de la pared a la sala de espera, y de allí a través del ático a la calle. Para organizar un paso similar de la tubería a través de la pared, también es necesario utilizar un paso que esté lleno de lana mineral, solo que no debe ser lana de vidrio, sino lana de basalto que puede soportar temperaturas de hasta 1000 grados.

Sugerencia Al ensamblar secciones de la chimenea con sus propias manos, puede usar selladores especiales para sellar. Lo único que debe prestarles atención es soportar temperaturas de al menos 1000 grados.

Aquí, quizás, todos los matices principales del dispositivo pasan por los sistemas de escape de humo en los pisos y el techo.

Conclusión

El paso de la chimenea a través del techo y el techo es un elemento crucial del diseño, que depende no solo de la estanqueidad de las juntas, sino también de la seguridad contra incendios del edificio. Por lo tanto, cuando se construyen sistemas de escape de humo, este nodo debe recibir atención especial.

No es difícil realizar una construcción de este tipo, lo principal es observar estrictamente los requisitos de seguridad contra incendios y los códigos de construcción. Desde el video en este artículo, puede obtener más información sobre este tema.
