Cómo instalar tuberías en el baño: la tecnología funciona.

13-06-2018
Tubos

Si hablamos de edificios residenciales de varios pisos, la colocación de tuberías en el baño incluye prácticamente todos los accesorios de plomería en el apartamento: solo hay una cocina, pero también se eliminan los suministros de agua y las aguas residuales del baño. Quizás tenga un baño separado, pero esto no cambia nada, a menos que tenga que hacer aberturas adicionales en la partición, por lo que tomaremos la unidad sanitaria conjunta en su forma estándar como base.

El cableado se puede hacer en dos versiones: dentro de la pared y encima de él, que ahora consideraremos y mostraremos el video en este artículo.

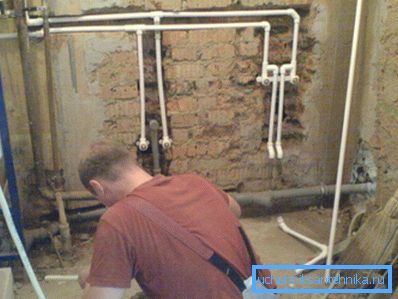

Instalación de tuberías en el baño en las ranuras.

Fontanería fontanería

Nota En la cuestión de cómo mantener las tuberías en el baño, nos centraremos en las tecnologías modernas y elegiremos el cloruro de polivinilo (PVC) para aguas residuales y polipropileno (PP o PPR) para tuberías. Por supuesto, todavía hay metal y metal-plástico, pero hoy en día estos materiales se usan muy raramente.

Materiales

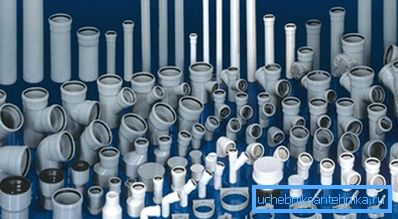

Tuberías de alcantarillado, accesorios y soportes.
  • Para la distribución de tuberías de alcantarillado, necesitaremos tuberías de PVC con un diámetro de 100 mm y 50 mm., Además, en algunas situaciones se utiliza una sección de 32 mm para una lavadora y / o lavavajillas. Se utilizan diversos accesorios para unir tales tuberías: acoplamientos, ángulos, tees y reducciones de PVC, y además, la reducción puede ser de goma, por ejemplo, para cambiar de una campana de 50 mm a un diámetro de 32 mm. Para unir una sección transversal única, se utilizan sellos de goma, que se suministran con los tubos.

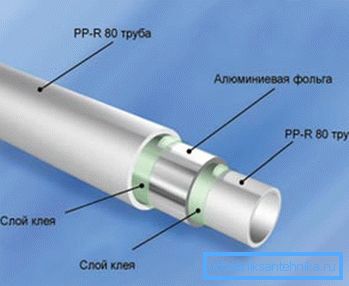

PPR RN20 en la sección
  • Las tuberías de polipropileno para el suministro de agua pueden tener un diámetro de 16 a 125 mm., pero en esta situación solo nos interesan las muestras de 20 mm, e incluso si el elevador en el apartamento tiene 32 mm, entonces se debe atornillar una reducción de transición con una salida de 20 mm. Pero además de la sección PPR, las paredes pueden diferir y hay algunas designaciones aquí, estas son RN10, RN16, RN20 y RN25, pero en este caso estamos interesados ​​en RN16 (pared sin refuerzo) y RN20 (reforzada con papel de aluminio en el centro de la pared). RN16 tiene paredes demasiado delgadas, y RN25 está reforzado en la parte superior y para su soldadura necesita un escalofrío para quitar la lámina, además de que el precio de dicha tubería es bastante grande y se usa principalmente para calefacción centralizada.

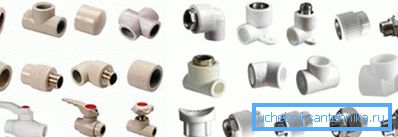

Accesorios y grifería de PPR
  • Para el acoplamiento de PPR, también se utilizan accesorios hechos de un material homogéneo: estos son acoplamientos, ángulos (32?, 45?, 90?), Tees, reducciones, derivaciones y accesorios de tubería roscada para cambiar a metal. Dado que la vida útil del polipropileno es mucho más alta que la de un metal, las instrucciones recomiendan el uso de grúas troncales también mejor para instalar desde PP.

Aguas residuales

Instalacion de aguas residuales

Para instalar el sistema de alcantarillado en el baño, debe comenzar a distribuir desde la canalización vertical (también se puede reemplazar la tubería vertical): hay una protuberancia cuadrangular con un cable al inodoro (100 mm) y un cable al resto del circuito (50 mm).

El cableado se puede hacer a lo largo de la pared, fijando el tubo a los soportes, como en la foto de arriba, pero también puede ahogarlo en la pared haciendo molinos y un perforador para esto. Trate de marcar claramente la ubicación de los baños, de modo que las tees incrustadas se correspondan con la posición del sifón, el fregadero o el fregadero.

La pendiente de una tubería de 50 mm debería ser idealmente de 3 cm por metro lineal, pero si es necesario, se puede aumentar ligeramente, pero no debe hacer menos. Si usa PPR con una sección de 32 mm para drenar de una lavadora o lavaplatos, entonces no es necesario seguir la pendiente, ya que hay un drenaje forzado.

Suministro de agua

Nota A pesar del hecho de que el esquema de unión tubular en el baño implica agua fría y caliente, es decir, utilizando PPR PN16 y PPR PN20, muchos fontaneros rechazan el PN16 frío y todo el cableado se realiza utilizando PN25, especialmente si el circuito está cubierto con yeso / yeso o paneles de yeso.

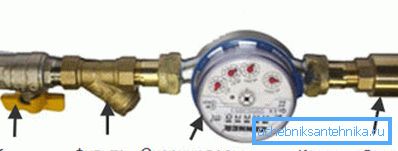

Contador de agua empacado

Continuamos estudiando cómo colocar tuberías en el baño y comenzamos con la instalación de un medidor de agua, que generalmente se empaqueta cerca de un elevador de agua en posición vertical u horizontal (no importa).

Preste atención a la secuencia del paquete: inmediatamente después de la grúa hay un filtro de malla, luego el medidor de agua, y después la válvula de retención, solo en todos estos detalles hay una flecha mediante la cual puede determinar la dirección del agua. Si su casa está conectada al ACS, en este caso, los medidores de agua tendrán que instalar dos: agua fría y caliente.

Montaje de PP

El cableado se puede hacer en la parte superior de la pared, o puede calentar las tuberías en ranuras prefabricadas para cerrarlas con yeso, de modo que pueda ahorrar algunos centímetros de espacio utilizable, lo cual es muy importante en los apartamentos pequeños. En los apartamentos típicos, la ubicación de los baños se realiza en el siguiente orden: inodoro, lavabo, bañera (ducha o caja) y salida al fregadero de la cocina: la lavadora puede ser tanto en la cocina como en el baño.

Es en este orden que se realiza el cableado de agua fría, y luego, paralelamente al circuito de frío, se suministra agua caliente, que se alimenta mediante un suministro de agua caliente, una caldera eléctrica o una columna de gas (puede cortar el suministro de agua fría a la caldera o columna en cualquier lugar, dependiendo de su ubicación).

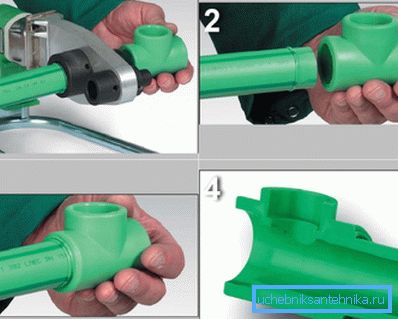

Pasos de soldadura PPR

La soldadura PPR se realiza en tres etapas: primero, un tubo con un accesorio se calienta en la boquilla (para un diámetro de 20 mm, la retención es de 5 a 6 segundos), luego se liberan, se unen y se mantienen simultáneamente durante otros 2-3 segundos hasta que se enfríe. La profundidad de conexión de un tubo de 20 mm a la conexión debe ser de 14-17 mm, por lo tanto, debe calentarse a la misma distancia.

Conclusión

No olvide que los delineadores de ojos hacia el grifo en el baño con sus propias manos deben terminar a cierta distancia; los centros de los accesorios están separados 150 mm entre sí. Para facilitar la instalación de los mismos, se utiliza un zócalo de soldadura especial, donde estos accesorios se encuentran en la barra.
