Cómo insertar una camiseta en un tubo de plástico
Cuando se opera una red de agua moderna, a menudo es necesario conectar aparatos domésticos adicionales (lavadora, lavavajillas, por ejemplo) a ellos. En este caso, no hay manera de prescindir de la llamada inserción de ajuste en el ducto existente, que puede organizarse con la ayuda de una T especial, que asegura una derivación desde el ducto principal.
Pero antes de insertar la T en una tubería de metal y plástico, es recomendable que se familiarice con los tipos de accesorios existentes, así como con el orden de su disposición.
Tipos de accesorios
Cuando se inserta una conexión en T en un tubo de metal y plástico cortado, como regla general, se utilizan métodos de diseño de conexión conocidos, como engarzar, engarzar o ajustar a las roscas.
De acuerdo con la técnica utilizada, se pueden usar dos tipos de tees de ajuste, a saber:
- La compresion
- Crimpado
Además de estas modificaciones básicas, las tees compuestas también se pueden utilizar para conectar tubos de metal y plástico, cuyas partes de trabajo están diseñadas para varios tipos de juntas.

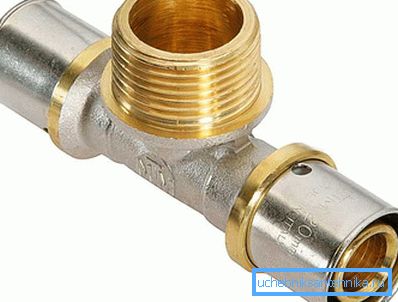

Esta variedad de conexiones utilizadas permite trabajar con desmontable (tuerca de engarce e hilo),
y con diagramas de cableado de una pieza (manguito de presión), lo que aumenta la funcionalidad del nodo equipado.

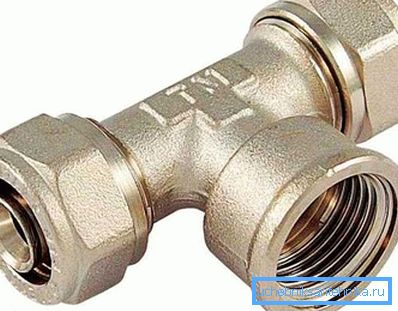

Por lo tanto, al usar una T con una rosca interna y dos tuercas de compresión, será posible conectar en el sistema no solo una lavadora o un lavaplatos, sino también cualquier dispositivo de medición con un niple roscado.
Estructuras en T y su instalación.
La mayoría de las tees de conexión típicas que se usan cuando se insertan en tuberías de metal y plástico están hechas de latón o bronce mediante moldeo por inyección. Los elementos de sellado utilizados en ellos (tuercas y anillos de compresión) también están hechos de bronce. Ciertos tipos de dichos sellos pueden estar hechos de caucho, así como de polímeros plásticos modernos.
Sugerencia En el mercado de la construcción hay platerías más baratas hechas de silumin, pero debido a su baja calidad, no están en demanda. Los profesionales no utilizan dichos accesorios.
Por lo tanto, las tees de mangas de presión, incrustadas en tubos de metal y plástico, están hechas, como regla, de chapa de acero inoxidable. Sus carcasas de latón suelen estar equipadas con sellos de resina plástica.

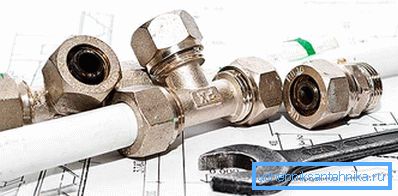

Cuando se inserta una T en el hogar en tuberías de metal, se utiliza con mayor frecuencia el tipo de rizo o conexión. Para su formación en el primer caso, se utilizaron accesorios de sujeción, y en el segundo - accesorios de presión.

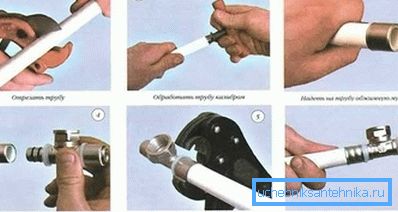

Las técnicas tecnológicas utilizadas en la preparación de estos tipos de articulaciones, tienen muchas características similares. La implementación del primero de ellos implica la ejecución secuencial de las siguientes operaciones de instalación:
- primero, el tubo se corta en el punto de inserción en un ángulo de 90 grados con respecto a su eje longitudinal;
- luego, ambas colillas resultantes se rigen por el llamado calibre, que da a los cortes una apariencia funcional (no deben tener irregularidades ni rebabas);
- después de eso, en los extremos de la tubería, se colocan las tuercas de seguridad con una manga de anillo de compresión, después de lo cual se unen sucesivamente a ambos niples (accesorios internos) del accesorio montado;
- en la etapa final del trabajo, solo será necesario fijar las partes de la tubería de las conexiones en los niples, sellando sus uniones con manguitos de engarce.
Inmediatamente, notamos que para formar una conexión de pinza confiable, el cuerpo de la conexión montada debe mantenerse durante el engaste con una llave ajustable. Bueno, para apretar la tuerca de engarce es mejor usar la llave.

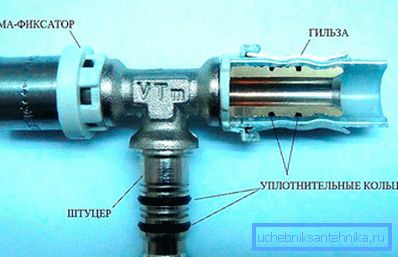

El orden de formación de la articulación de ajuste a presión difiere del que ya hemos considerado anteriormente. Las teclas habituales no son útiles aquí, ya que se necesita una herramienta especial, las tic-tac, con la ayuda de las cuales se insertan los tubos insertados en el tee. Esta es una conexión no separable.

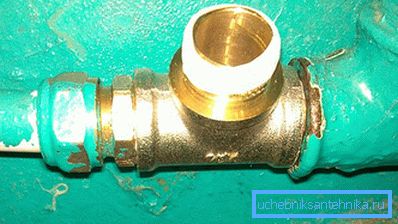

Para obtener una conexión roscada estándar, el accesorio montado simplemente se atornilla a la curva del tubo, cuya sección de trabajo (con una rosca externa previamente preparada) está precintada con cinta FUM. Una vez más, observamos que la conexión roscada de los accesorios con tubos de metal se usa muy raramente.
