Cómo hacer un tubo sándwich para la chimenea: dispositivo e

Si hablamos de facilidad de instalación y seguridad de operación, la tubería tipo sándwich para la chimenea, construida con sus propias manos, será la mejor opción para su casa de campo o casa de campo. Las chimeneas de este tipo tienen varias ventajas, es la ausencia casi total de hollín en las paredes y, en consecuencia, una mayor seguridad contra incendios.

Además, no se va a condensar y es muy fácil de mantener. Debido a sus características, este dispositivo es ideal para edificios de madera, como baños, que se explicarán a continuación. Y como material adicional, le mostraremos el video en este artículo.

Pasos de instalación

Nota La instalación de una tubería tipo sándwich implica el uso de un hermético resistente al calor para el acoplamiento de manera que el aire no se escape. De lo contrario, esto conducirá a una disminución de la calidad de empuje y transferencia de calor del propio horno.

Dispositivo de tubería

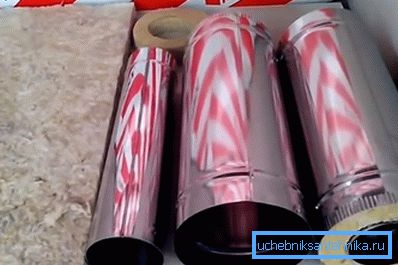

• En la foto superior se ve un dispositivo de chimenea hecho de un emparedado de tuberías, más precisamente, la tubería en sí misma es de lana de basalto (de izquierda a derecha) (de masas fundidas de formaciones volcánicas), que sirve como junta, luego el cilindro y el manguito internos, y en el fondo hay una tapa. Los cilindros están hechos de acero inoxidable resistente al calor sin la adición de aditivos M 430 (no austeníticos). Esta es la aleación más barata de todos los grados de calidad y corresponde completamente a las cargas que se colocarán en el futuro.
• También para chimeneas de este tipo se puede usar acero austenítico, pero al mismo tiempo el precio de la estructura crece, aproximadamente una vez y media, pero junto con ello, crece la resistencia a la corrosión. Además, la marca afectará el costo de una chimenea hecha de una tubería tipo sándwich, pero debe tenerse en cuenta que la marca no tiene relación directa con la calidad de los productos, por lo tanto, en primer lugar, se debe prestar atención al metal y no a la inscripción de la marca.
• El cilindro exterior (grosor de metal de 0,5 mm) se puede utilizar tanto para chimeneas emparedadas como para chimeneas de gas, y la chapa metálica se convierte en un cilindro mediante soldadura de rodillo. El manguito interno (espesor de la lámina de 0,8-1,0 mm) se suelda con un electrodo no recubierto (cable) y, según las circunstancias, puede ser soldadura con argón o arco.

Nota Como fabricante de tubos de emparedado para los fabricantes de chimeneas, generalmente se utiliza la lana de basalto tipo PAROC. La ventaja de este material es que, en su fabricación, no se utilizan aglutinantes resinosos, que se destruyen cuando se calientan y la estera se convierte en arena.

Instalación sobre la pared

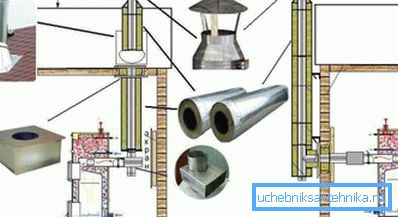

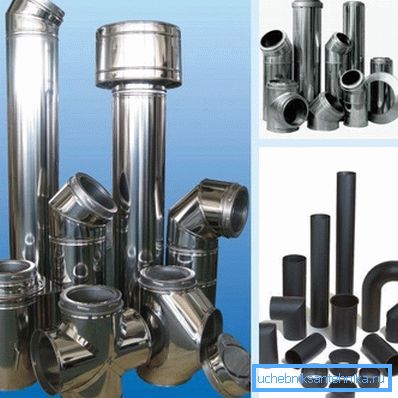

También hay muchas razones para instalar tuberías de sándwich de chimenea a través de la pared, y no a través del techo, y en esta situación recibirá la ayuda de varios adaptadores para ensamblar la estructura. Puede ver estos elementos en la foto superior: adaptadores de esquinas, acoplamientos de paso, tees y cuadriláteros para tuberías.

En primer lugar, para ensamblar la tubería, deberá desmontar la pared y reforzar el perímetro del paso, así como forrarlo con chapa de acero galvanizado para la seguridad contra incendios. Después de esto, ensamble el soporte exterior y fije dos esquinas como corredores para el deslizamiento libre de la T.

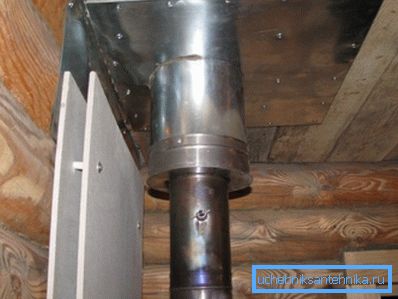

Para observar la misma seguridad contra incendios en las inmediaciones de la tubería, debe cerrar la pared y puede usar madera contrachapada de 10 mm u OSB del mismo grosor para hacer esto, y sujetar una lámina de amianto sobre toda el área sobre ella.

Una chapa metálica galvanizada se sujeta sobre el asbesto (las láminas generalmente tienen 20001200 mm en el perímetro). La hoja también necesitará cortar un orificio cuadrado para el tunelizador, y el tunelizador mismo se abrirá con barniz sobre metal para proteger contra la corrosión.

Nota Al instalar una chimenea de metal a través de una pared, se utiliza un método llamado reembolso. Esto significa el espacio que debe quedar entre la tubería y la pared.

Instalación en la azotea

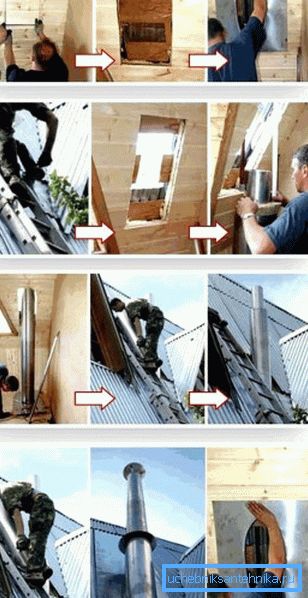

Al igual que muchos dispositivos de este tipo, la instalación de una chimenea hecha de tubos tipo sándwich se realiza manualmente desde la parte inferior hacia arriba, es decir, desde un dispositivo de calefacción (estufa) a través del techo o de una pared. Al ensamblar la estructura, preste atención a los extremos de los cilindros; por un lado, están necesariamente estrechados, lo que hace posible montar la estructura insertando los tubos uno en el otro, lo que en la práctica parece muy fácil.

En el techo (techo y techo), al igual que en la pared, debe hacer un agujero para cerrarla con una lámina de metal galvanizado, habiendo colocado previamente amianto debajo para cumplir con la seguridad contra incendios de la estructura. En el exterior, galvanizando (dependiendo del material del techo) puede doblarse sobre la parte delantera del techo o hacer extremos debajo de él, pero en cualquier caso debe (después de instalar el tubo) asegurar la hoja con tornillos autorroscantes.

Si está construyendo un baño, entonces el techo suele ser plano (inclinado hacia abajo) y la altura de la chimenea debe estar al menos a un metro de la parte superior de la rampa, y para un techo de doble pendiente debe elevarse al menos 30 cm por encima de la cresta.

Cuando la chimenea tiene una altura de más de un metro, esto es muy bueno, ya que el empuje aumenta, pero al mismo tiempo aumenta la resistencia al viento, por lo tanto, la resistencia al viento disminuye. En tales casos, el tubo reforzado con tirantes que se adjuntan a la abrazadera en la parte superior de la chimenea.

Para aumentar la tracción, se monta un deflector en el extremo superior de la chimenea, pero si el techo delantero está hecho de materiales combustibles, como las tejas, el deflector está equipado con un protector. Esta es una malla de acero tan pequeña que no permite que se quemen partículas de combustible que se queman.

Sujetador

La longitud total de la chimenea desde la rejilla hasta el deflector no debe superar los 5-6 m. Para el acoplamiento, asegúrese de usar un sellador resistente al calor (al menos 1000 ° C) y, después del ensamblaje, no olvide retirar la película protectora.

Con el fin de facilitar al máximo el mantenimiento de la tubería durante su funcionamiento, una revisión se estrella contra ella: se trata de una camiseta pasable con una puerta lateral a través de la cual más tarde será posible realizar la limpieza.

El soporte de la chimenea se puede hacer de forma independiente; para ello, necesitará esquinas de acero de 5030 mm, una amoladora y un taladro para taladrar orificios de pernos. El bastidor de soporte puede montarse con pernos M10 o sujetarse con soldadura eléctrica.

Conclusión

En presencia de todo el material necesario para realizar la instalación de una chimenea tipo sándwich con sus propias manos es bastante simple si sigue todas las instrucciones del fabricante. Se gastará mucho más en mano de obra para hacer agujeros en el techo o la pared y cubrirlos con materiales de protección (consulte también el artículo Tubos de presión de polietileno: estudiamos todas sus características).
