Como hacer un desagüe desde el mismo techo.

13-05-2018
Tubos

Cuando construyes una casa o una casa de campo, comenzaste a equiparla, entonces definitivamente necesitarás drenar los desagües del techo. Este problema se sentirá inmediatamente después de la primera lluvia, ya que toda el agua del techo fluirá en los escalones, los cimientos e incluso las paredes, lo que no es bueno en absoluto. Su tarea es construir un sistema de salida de agua desde el techo, es decir, desagüe. Hay dos opciones: comprar un diseño ya hecho o diseñarlo usted mismo. El primer método es mucho más barato y ahorrará dinero, sin embargo, tendrá que hacer algún esfuerzo. Debemos elegir de qué material se fabricará la descarga futura, qué forma tomará y dónde debe fluir toda el agua. Con todos estos matices, puedes descubrirlo leyendo nuestro artículo. Además, consideraremos por qué se necesitan las ciruelas, en particular, qué funciones realiza, cuáles son los requisitos para estos elementos, en qué consiste y, directamente, cómo hacer un drenaje del techo con sus propias manos. Vamos a descubrir todo en los detalles.

Y sin embargo por que

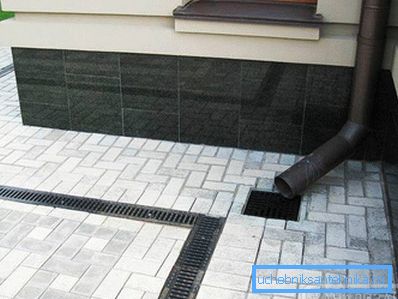

La lluvia no erosiona el área ciega.

El drenaje es una parte importante de la construcción de toda la casa. Su presencia es muy importante por varias razones. Puede ver una casa en la que no hay un sistema de drenaje en el techo, probablemente, solo durante la fase de construcción, ya que este sistema generalmente se hace primero. Y todo por el hecho de que realiza funciones importantes:

  1. Función protectora. Gracias al lavamanos, la precipitación no cae en las paredes, cimientos, escalones y área ciega. Este es el propósito principal del desagüe. Cuando está ausente, la base de la casa simplemente colapsará dentro de 5 a 10 años. Caerá agua sobre los cimientos, dejando el suelo, como resultado de lo cual los cimientos se erosionarán. Además, se pueden formar trazas de agua, manchas y manchas en las paredes, que estropearán el aspecto estético de todo el edificio. Sí, y los pasos del porche se colapsarán con el tiempo.
  2. Recolección desde el techo de agua de lluvia. Esto es especialmente importante para los propietarios de un huerto o huerto grande, porque es muy bueno regar las plantas con agua de lluvia. Si el tubo de desagüe se toma en un contenedor especial, barril o tanque grande, entonces, después de una buena lluvia, tendrá una fuente adicional de agua. Esto es útil no solo para el suelo, sino también para su billetera. La presencia de tales aguas técnicas no hace daño a nadie.
  3. El elemento de decoración para tu hogar. Si realiza un hermoso flujo de salida con sus propias manos, puede completar la imagen general de la casa, dándole un aspecto completo.

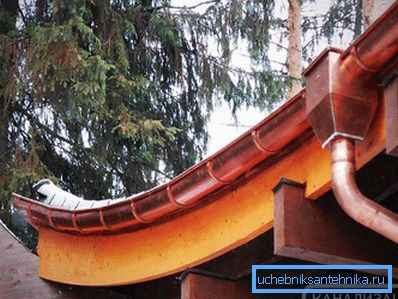

Este es un elemento de diseño de la casa.

Todo esto hace que el sistema de drenaje sea un componente importante de todo el edificio. Por supuesto, es posible prescindir de él en algunos casos, pero esto está cargado de consecuencias indeseables.

Debe tenerse en cuenta que también es imposible hacer un drenaje en una mano rápida, por lo que funciona correctamente y durante mucho tiempo, debe seguir ciertos requisitos:

  • El producto debe tener alta resistencia, resistencia a varias deformaciones mecánicas y altas cargas. Debe soportar fuertes ráfagas de viento, granizo, el peso de la capa de nieve en invierno, etc .;
  • Durabilidad El material debe ser resistente a diversos factores externos, la corrosión del agua, soportar los cambios de temperatura y precipitación.
  • Por último, pero no menos importante, una buena apariencia, porque nadie quiere que un detalle arruine toda la fachada.

Todos estos requisitos son importantes para cumplir, entonces sus esfuerzos no serán en vano. Pero, ¿de qué material puedes hacer un drenaje y cuál será mejor? Vamos a averiguarlo.

Materiales para la produccion

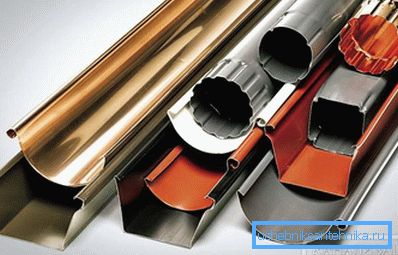

Drenaje metal

El sistema de drenaje de agua está hecho de varios materiales, que difieren en sus características y precio. Hay dos materiales principales para la fabricación de drenaje:

  1. Metal
  2. Polímeros

Estos son los materiales más comunes a partir de los cuales usted mismo puede hacer drenaje de agua. Si hablamos de metal, entonces es más caro que el plástico debido a su resistencia. En la fabricación de ciruelas, se cubre adicionalmente con un agente anticorrosivo y un revestimiento decorativo, ya que, como es bien sabido, la desventaja del metal es la tendencia a la corrosión. Además, durante la operación, el drenaje del metal de vez en cuando debe procesarse de nuevo por el mismo medio, para que no se oxiden por daños, abolladuras y arañazos que pueden ocurrir durante la operación.

Si desea hacer una construcción de metal, es mejor elegir tales:

  • acero galvanizado;
  • cobre
  • aluminio

Para hacer un drenaje de acero galvanizado, es necesario comprarlo en láminas cuyo espesor alcance 1 mm. Para una protección adicional del material contra la corrosión, elija un material recubierto con polímeros: poliéster, plastisol o pural.

El diseño del aluminio es bastante ligero, lo cual es su ventaja. El espesor de la lámina puede ser de 0,8 mm a 1 mm. Para proteger el material con un barniz especial. No solo protege el aluminio, sino que también mejora su apariencia. Estas estructuras sirven durante mucho tiempo y, si el aluminio no entra en contacto con otros metales, no se formará óxido en él.

El cobre

La ventaja de los productos de cobre es que no necesitan procesarse más. Dicho reflujo se considera más duradero, hermoso y de alta calidad, es ideal para la fabricación de un sistema de drenaje de agua en caso de que su techo no esté hecho de otro metal. El cobre, como el aluminio, no debe estar en contacto con otros metales. Lo único negativo es el alto precio del material.

Sugerencia Durante la operación, el cobre se cubre con una pátina verdosa.

El plástico plástico es otro asunto. No necesitan tratamiento adicional, son más duraderos y no se corroen. Mayor resistencia, durabilidad, tranquilidad y resistencia a los rayos ultravioleta: todas estas funciones hacen que el plastisol y el poliéster sean los principales materiales ideales para la fabricación de reflujo. Los drenajes hechos de plástico tienen otra ventaja: los polímeros pueden ser de diferentes colores, por lo que puede elegir uno que se ajuste al esquema de color de su hogar.

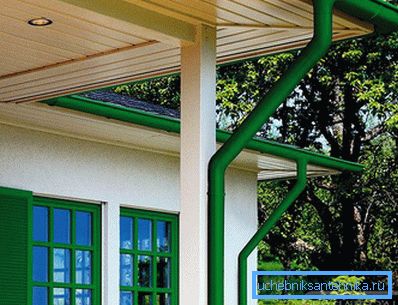

Drenaje plastico

Sugerencia Vale la pena señalar que el precio del plástico es mucho más bajo que el del metal, por lo que las ciruelas de polímero le costarán menos.

Si hablamos de los aspectos negativos del material, entonces hay uno significativo: a bajas temperaturas, el plástico se vuelve quebradizo. Y, a pesar de los diversos aditivos en la producción, el plástico frío extremo puede agrietarse, debido a lo cual se romperá la estanqueidad de todo el sistema. Es cierto que si vives en una región con un clima templado, esta falta no te molestará.

Teniendo en cuenta todo lo anterior, puede decidir qué material fabricar para drenar el agua del techo de la casa. Antes de comenzar a hacer una marea baja, averigüemos en qué elementos se compone y cómo funciona.

Componentes del sistema de drenaje de agua.

Primero debe determinar qué hacer exactamente, porque el sistema de drenaje consta de varios elementos:

  1. Canal Uno de los elementos principales de toda la estructura. Sirve para recoger el agua de las laderas del tejado. Puede ser redondo o cuadrado, montado horizontalmente por debajo del alero del techo. El tamaño del canal depende del área de la rampa que servirá.
  2. Tubería La parte vertical de la estructura, que le permite desviar el agua al lugar que necesita, ya sea un sistema de drenaje o un tanque para recoger el agua de lluvia. Las tuberías están unidas a la pared del edificio.
  3. Escurrir la entrada o embudo. El elemento que conecta la rampa a la tubería.
  4. Vueltas y ángulos. Elementos estructurales que le permiten evitar la casa, diversos elementos sobresalientes, etc. Gracias a ellos, también es posible montar el tubo a diferentes distancias de la pared de la casa.
  5. Talones En aquellos lugares donde no se proporciona el embudo y la tubería, instale un tapón.
  6. Conexión del canal. Cuando la pared es larga, los canales están interconectados por elementos de conexión especiales.
  7. Sujetadores para tuberías y canalones, que permiten fijar firmemente estos elementos a la pared.
  8. Trampa de hojas. A veces, se instala una trampa en el sistema que parece una red. Gracias a ella, las hojas no penetran en el sistema y no lo obstruyen. Solo tienes que quitar periódicamente las hojas de la trampa.

Como dicen, es mejor ver una vez que escuchar cientos de veces, por lo tanto, a continuación hay un diagrama en el que puede ver visualmente todos los componentes del sistema.

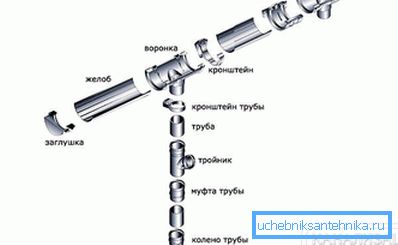

Componentes del sistema de drenaje.

Cómo saber cuánto material se necesita para el trabajo.

Antes de empezar a trabajar, necesita resolver otro problema. Se debe determinar cuánto comprar material para la construcción del drenaje, para no tener que gastar dinero en la entrega nuevamente. Sí, y el exceso de material puede permanecer durante mucho tiempo en un peso muerto, hasta que decida utilizarlo en la construcción de cualquier dependencia.

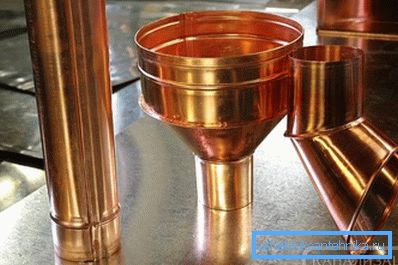

Cómo saber cuánto comprar

Entonces, cómo calcular la cantidad de material, es necesario crear un drenaje. De hecho, no todo es tan difícil como parece. Para trabajar, necesita armarse con una cinta métrica de más de 5 m, un lápiz o un bolígrafo, y también un cuaderno para los registros. Todo comienza con el hecho de que con la ayuda de una ruleta se calcula la cantidad total de todos los surcos en todo el perímetro. El número resultante le mostrará cuántos metros de material se necesitan para las canaletas. Escribe todos los datos para que no olvides nada. Y, por supuesto, no tome el material con una precisión de un centímetro, se requiere un pequeño margen.

Sugerencia La sección transversal de las canaletas puede ser de dos tipos: redonda y cuadrada. El tipo que elija dependerá de sus propias preferencias. Solo aquí vale la pena señalar que es más fácil cuidar los productos redondos, ya que son fáciles de limpiar. La forma cuadrada no permite limpiar a fondo la suciedad de las esquinas.

Ahora necesita averiguar cuántos embudos irán al sistema. Hazlo aún más fácil. Por lo general, un embudo se instala en el canalón cada 10 m. Si la casa es pequeña, a menudo el embudo se coloca simplemente en sus esquinas. Si la longitud de una de las paredes de su hogar supera los 10 m, los profesionales recomiendan realizar varios puntos de drenaje. El número de embudos también debe ser registrado.

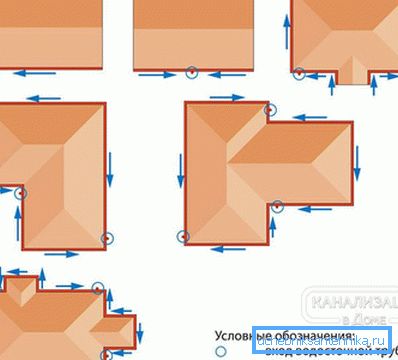

Opciones de ubicación para bajantes y canalones.

Ni siquiera necesita calcular cuántas tuberías se necesitan, ya que este número será igual al número de embudos. Todo lo que debe hacerse es medir la distancia desde el techo hasta el suelo o el lugar donde desea desviar el agua para averiguar la longitud deseada de la tubería.

Los giros y las rodillas se calculan estrictamente individualmente de acuerdo con las características de diseño de la fachada de la casa. Todo depende del número de esquinas, obstrucciones y giros. Tenga en cuenta la distancia deseada de las tuberías desde las paredes.

Instalación de soportes de canalón.

Al completar todos los cálculos, debe conocer el número requerido de sujetadores: soportes y abrazaderas. Los soportes fijarán los canales de desvío en pasos de 60 a 80 cm. La longitud total de las ranuras se debe dividir por la distancia entre los soportes. Así que sabes exactamente cuántas piezas necesitas. En cuanto a las abrazaderas que sujetarán las tuberías a las paredes, es definitivamente difícil decir algo. Básicamente, 2-3 collares son suficientes por tubo, depende de la altura de la pared. Mire la cantidad de tuberías en su sistema de drenaje y determine la cantidad de abrazaderas.

Eso es todo, el cálculo ha terminado. Fue la etapa más fácil de la construcción del desagüe, será mucho más difícil montarlo. Ahora tienes que mirar tus registros e ir con ellos a la tienda para comprar todo el material necesario. Cuando todo esté listo, puedes ir a trabajar.

Como hacer un desagüe desde el techo.

Considere cómo hacer su propio drenaje de tuberías de plástico, ya que esta es la opción más fácil y efectiva. Como ha demostrado la práctica, los mejores materiales para este negocio son las tuberías plásticas de alcantarillado y ventilación.

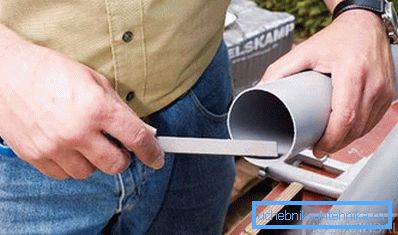

Haciendo un desagüe desde el techo.

Para trabajar necesitas estas herramientas:

  1. Búlgaro
  2. Destornillador o destornillador.
  3. Ruleta
  4. Cuerda o hilo.
  5. Tornillos
  6. Papel de lija
  7. Nivel y plomada
  8. Marcador
  9. Sellador de silicona.
  10. Andamios o escaleras.

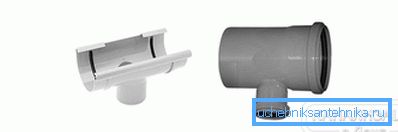

En el papel de un embudo.

Y como materiales requeridos para la compra:

  • Tubos de plástico con un diámetro de 80, 90 o 110 mm, de los cuales se realizarán las canaletas. Se cortan por la mitad.
  • Tuberías de plástico con un diámetro de 50 mm, que actuarán como tuberías verticales de drenaje.
  • Accesorios de plástico que serán embudos, conectando la canaleta y el tubo vertical.
  • Evite los ángulos y las rodillas, debido a que las canaletas se pueden doblar alrededor de las esquinas de un edificio, así como cambiar la dirección de los tubos de drenaje vertical al lugar correcto.
  • Tapones de plástico para tuberías, que también deben ser cortados por la mitad
  • Soportes de plástico y abrazaderas metálicas.

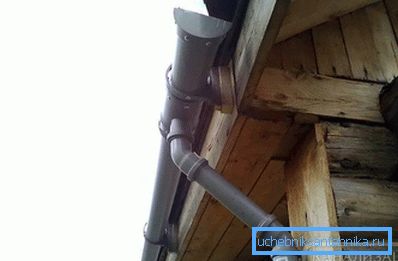

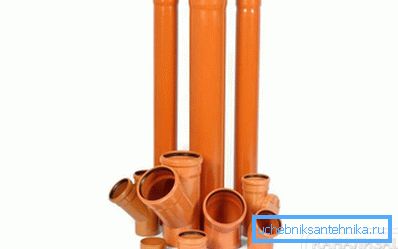

Es fácil trabajar con plástico

En primer lugar, es necesario determinar la sección transversal de las tuberías, que depende del área del techo en sí. Existe una fórmula de cálculo especial mediante la cual puede averiguar el diámetro requerido. Si el área de la pendiente del techo es de 50 m.2 Y más pequeño, es mejor usar tuberías con un diámetro de 80 mm. Cuando el área de la pendiente del techo es de 125 m.2 Y menos, entonces elige un tubo de 90 mm. Y cuando el área de la pendiente del techo es de más de 125 m.2, Se requiere una tubería con un diámetro de 110 mm.

Sugerencia Más requerirá embudos, enchufes y adaptadores, pero su diámetro se determina en función del diámetro de la tubería, que se mueve desde el canal.

Ahora fabricaremos las canaletas: este es el trabajo más difícil, que requiere precisión y cálculo correcto. Como las canaletas se utilizarán tuberías que necesitan disolverse en la mitad de su longitud. Será fácil cortarlos, pero hacerlo sin problemas es difícil. De una tubería obtendrás dos canales idénticos. Esto es lo que necesitas hacer:

  1. Tome el tubo del diámetro deseado y colóquelo en las tablas. Para mayor comodidad, fije el tubo con un tornillo a la placa con un tornillo.
  2. En la parte superior, en el lado frontal de la tubería, retrocediendo unos centímetros, gire el tornillo exactamente en el centro. Haz lo mismo en el otro lado. Girar los tornillos hasta el final no es necesario.
  3. Tire del hilo entre ellos. Asegúrate de que todo esté bien.
  4. Ahora marque la línea de corte en el tubo con un marcador.
  5. Retire el hilo y, centrándose en el marcado, comience a cortar la amoladora de tubería. Por seguridad, use gafas protectoras. Asegúrese de cortar la tubería de manera uniforme, ya que el aspecto general de las canaletas dependerá de ello.
  6. Queda por hacer exactamente lo mismo en el lado opuesto de la tubería. Solo que ahora el tubo al tablero se fija en dos lugares, ya que, al cortar el tubo, se han hecho dos partes separadas.
  7. Dependiendo de la cantidad de canales necesarios, corte todos los tubos diseñados para este propósito.
  8. Usando papel de lija, quite los cortes de las tuberías.

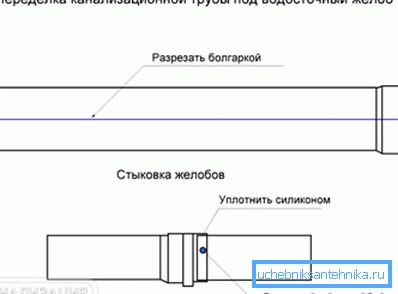

Alteración de la tubería de alcantarillado.

Así es como se pueden hacer las canaletas de forma independiente, que se convertirán en la base del sistema de drenaje. Ahora solo necesita conectar los elementos de las canaletas entre sí, dada la longitud requerida en cada pared. Uno con el otro, los canales terminados serán conectados con tornillos. Dado que se trata de tuberías de aguas residuales, un extremo del cual es más ancho, puede conectarlas fácilmente;

  1. Una rampa se inserta en la otra superposición entre 5 y 10 cm.
  2. Con un destornillador o un tornillo, ajústelos entre sí en tres lugares: en los lados y en la parte inferior.
  3. El soporte acabado se puede manchar con sellador de silicona para evitar fugas de agua.
  4. Para hacer las cunetas de la esquina, debe tomar la rodilla y, según el método que ya conoce, córtelo por la mitad.
  5. En esta etapa, en lugares donde se ubicarán tuberías verticales, es necesario insertar un accesorio de plástico y fijarlo con tornillos autorroscantes. Una vez más, es necesario cubrir el sellador de unión.

Sugerencia Cuando conecte los elementos entre sí, no gire los tornillos demasiado apretados, de modo que las uniones se muevan ligeramente. Debido a esto, la estructura caminará bajo la influencia del viento y varias temperaturas, sin colapsar.

Podemos decir que su sistema de drenaje del techo está listo, solo resta ponerlo todo junto e instalarlo en el lugar previsto.

Todas las etapas se muestran en detalle en el video:

Reglas de instalación del sistema de drenaje.

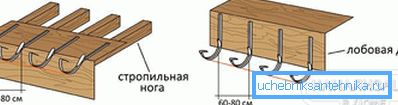

El esquema de instalación del soporte de canaleta.

Antes de instalar su diseño casero, es importante que se familiarice con algunas de las reglas para instalar elementos de drenaje de agua. Se refieren no solo a productos de plástico, sino también a cualquier otro. El cumplimiento de estas reglas es muy importante, ya que gracias a ellas la estructura se plegará durante mucho tiempo y desempeñará sus funciones correctamente.

  1. La instalación de ranuras a lo largo del perímetro de la casa debe llevarse a cabo en la barra frontal de la cornisa, el borde del sistema de cerchas, directamente en el techo. Es mejor elegir los dos primeros métodos. Pero, vale la pena señalar que será fácil implementarlos en el caso de que el sistema de drenaje se instale en la etapa de construcción de la casa, antes de colocar el material del techo. Si ya ha construido completamente su casa o cabaña, puede arreglar las canaletas en el borde del techo.
  2. Cuando se utilizan tubos metálicos como canalones, los soportes deben colocarse a una distancia de 80 cm a 1,5 m. Si los canales son de plástico, la distancia mínima es de 60–80 cm.
  3. Los canales deben ser arreglados para que puedan atrapar fácilmente la corriente de agua corriente. Para hacer esto, debe retirarse del borde del techo a un tercio de la sección transversal de la tubería, de modo que dos tercios del canal sobresalgan y el agua caiga claramente en ellos.
  4. Para evitar que el agua se acumule en los canales, deben instalarse con una pendiente hacia el embudo. Para cada 1 m de longitud, la pendiente debe ser de 3-5 mm. Esto será suficiente para que el agua fluya libremente hacia el embudo.
  5. La distancia del borde superior del canalón desde el borde del techo no debe ser inferior a 30 mm. Si este requisito no se cumple, toda la estructura puede verse afectada por una masa de nieve o hielo que desciende del techo.
  6. Es importante asegurar un buen sellado de las juntas para que el agua no se filtre. Para hacer esto, puede usar un sellador o un sello de tubería, una banda de goma. Debe cortarse en dos partes y colocarse en la unión donde se atornilla con tornillos. También servirá como un intervalo térmico, que se requiere para que el diseño sea móvil.

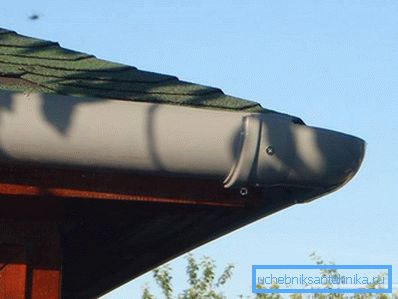

Tubo de desagüe de alcantarillado montado

Estas son todas las reglas que debe seguir al instalar un sistema de drenaje de agua. ¡Ahora solo tienes que poner todo en práctica!

Instalación de un sistema de alcantarillado.

Primero debe elegir un punto de partida, es decir, el lugar donde comenzará a trabajar. Dado que el trabajo se llevará a cabo en una altura, tome una escalera y verifique si es confiable. Debes ser especialmente cuidadoso, porque la gravedad puede jugar una broma cruel. El proceso de instalación en sí no es del todo complicado, siguiendo las instrucciones, cualquier constructor aficionado puede realizarlo. Así que consideremos todo en etapas:

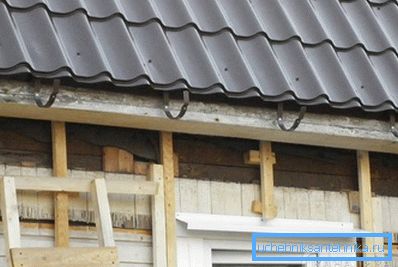

  1. Sujetadores montados para canalones.
    El primer paso es fijar los soportes en su lugar. Sería mejor si dibujara una imagen esquemática del futuro sistema de reflujo en un papel para navegar mejor. En la primera sección necesitas hacer un marcado, dada la pendiente. Para que sea más fácil para usted, cuente el grado requerido de pendiente. Al principio y al final del tablero de la cortina, marque los puntos de inicio y final. Queda por conectarlos y marcar la ubicación de los soportes de fijación restantes a lo largo de la línea.
  2. En los lugares designados, instale todos los soportes, asegurándolos con tornillos.
  3. Ahora toma la rampa y reinstálala. Se fijan a los soportes con tornillos. Para que las tuberías no se enrosquen bajo la influencia de la luz solar, hay soportes especiales en los soportes. Si no está en sus detalles, haga puntales y fíjelos con tornillos autorroscantes. En lugares sordos, al final de las canaletas, donde no hay embudo, instale tapones.
  4. Cuando las canaletas están fijas de forma segura, puede proceder a la instalación de tuberías verticales. Dado que se unirán a la tubería, se creará un espacio entre el embudo del canal y la tubería. Puede llenarlo con la rodilla, que se moverá desde la conexión a la ubicación de la tubería. Así que consigue una transición suave que se vea hermosa.
  5. Instalación de desagües.
    Ahora necesita apretar las abrazaderas para fijar los tubos en la pared. Para colocarlos sin problemas, tome una plomada y haga marcas a lo largo de la línea. Aproximadamente 1 m de tubería requiere 2 tiras. En toda la pared pequeña, necesitará 2 o 3: uno de abajo, uno de arriba, el tercero, si es necesario, y además fije en el centro. En los lugares marcados, haga un agujero y introduzca una clavija desde la abrazadera, teniendo en cuenta la distancia del tubo a la pared, que debe ser de 50 a 100 mm.
  6. Cortar la tubería de alcantarillado a la longitud requerida. Queda por unirlo a la rodilla y fijarlo en las pinzas.
  7. Al final del tubo de drenaje, se monta un codo de guía para desviar el agua al lugar que necesita. Es deseable que sobresalga aproximadamente 30 cm de la pared.

Eso es todo, ahora todo lo mismo que hacer en todo el perímetro.

El sistema de drenaje de agua desde el techo está listo. Lo más importante es que gastó un mínimo de dinero en su compra, como lo hizo usted mismo.

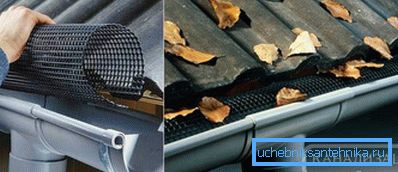

Colector de hojas

Puede hacer una cuadrícula de malla de construcción para proteger el sistema del follaje. Tomará un cierto número de metros de la rejilla, que se debe cortar en tiras de tal ancho para que, al convertirlo en un cilindro, pueda obtener un diámetro que sea ligeramente menor que el diámetro del tubo del conducto. Haga dichos cilindros y colóquelos en las canaletas, fijándolos firmemente. Esto protegerá la estructura de todo tipo de basura.

Las ventajas del drenaje de aguas residuales.

Tubo de drenaje de plástico es justo

¿Por qué consideramos el diseño, que está hecho de tubos de plástico? Hay varias razones para esto. Una de ellas es que es más fácil hacerlo usted mismo. Como usted mismo notó, no hay dificultades especiales durante el montaje, y el proceso en sí es bastante simple. El sistema plástico tiene varias ventajas:

  1. Bajo precio Si sus fondos son limitados, esto es ideal para usted. Ya que el material y todos los elementos adicionales cuestan un poco, y nadie tiene que pagar por el trabajo, puede pagarlo.
  2. Gran surtido de productos. En las ferreterías, puedes comprar tubos de diferentes diámetros y colores, accesorios, codos y sujetadores.
  3. Bajo peso Gracias a esto, puede transportar fácilmente las tuberías y, lo que es más importante, instalarlas en sus lugares. Puedes hacer todo el trabajo tú mismo, sin la ayuda de amigos o familiares (esto te permitirá prescindir del Magarych).
  4. Es fácil trabajar con plástico. Las tuberías son fáciles de cortar con una amoladora o una sierra de mano. Todo está cortado como un reloj. Por lo tanto, no es necesario aplicar poco esfuerzo para cortar la tubería por la mitad.
  5. Las tuberías de aguas residuales no están sujetas a corrosión, son resistentes a las fluctuaciones de temperatura y los rayos ultravioleta.
En el papel de un embudo.

Si tiene preguntas adicionales, pregúntelas a continuación en los comentarios al artículo. Si ya ha creado un sistema de drenaje de este tipo, comparta su experiencia: cuánto tiempo le queda, si hubo algún problema durante la instalación o durante la operación, puede aconsejar a los artesanos inexpertos.
