¿cómo es la flexión de tubos de perfil

13-02-2018
Tubos

El marco, hecho con la ayuda de tubos con forma, es una estructura de edificio bastante frecuente. Se utiliza, incluso para invernaderos, invernaderos, toldos y toldos con forma esférica.

En este caso, hay dos formas de hacer la forma necesaria: use una máquina de soldar o un doblador de tubos.

En la foto - el tubo de perfil se dobla de forma independiente

A continuación consideramos el uso de equipos especiales para tales fines, así como alternativas. Así que puede decidir si gastar dinero en su adquisición o será posible limitarlo a un método alternativo.

Consejo: asegúrese de que al doblar los tubos de perfil no haya grietas, torceduras ni aplanamientos.

Opción manual de dobladora de tubos

Lo que nos ofrece la industria.

A continuación consideramos los principales tipos de dobladoras, que son los más utilizados:

Manual compacto
  1. Es recomendable comprarlos para trabajar con una pequeña cantidad de materiales.
  2. No se utilizan como equipo profesional debido al ajuste aproximado del radio y la baja productividad.
  3. El equipo incluye varios rodillos reemplazables. Con su ayuda, se realiza el doblado de la tubería de perfil de diferente sección.
  4. Para obtener el radio deseado, es necesario conducir el material a través del doblador de tuberías varias veces, sin olvidar bajar manualmente el rodillo central cada vez. En este caso, los rodillos laterales deben permanecer en una posición estacionaria. La flexión del perfil metálico se produce bajo presión del rodillo central.
  5. El trabajo implica esfuerzo físico.
  6. La máquina está diseñada solo para tubos con forma con una sección transversal de hasta 40 mm.
Eléctrica
  1. El equipo permite lograr flexión de tubos de alta precisión.
  2. ¿Establecer el radio de curvatura en 1? Posible por método electrónico o mecánico.
  3. El equipo es capaz de procesar grandes cantidades de material en turnos.
  4. Si bien el precio de una máquina eléctrica es más alto que el manual, se puede usar para brindar servicios al público, lo que reduce su período de recuperación.

La desventaja del equipo es su alto costo y alto peso, lo que limita su disponibilidad para el comprador promedio.

Dobladora de tubos eléctrica

Métodos alternativos

Utilizar una máquina de soldar y amoladoras angulares.

Si no tiene una dobladora de tubería cerca o el costo de los servicios no le conviene, es posible doblar la tubería de perfil con sus propias manos en el ángulo correcto en el hogar.

Para hacer esto, debe preparar una amoladora o "amoladora" y una máquina de soldar, las instrucciones a continuación le dirán cómo hacerlo:

  1. Dibuje un diagrama en el que calcule el radio de redondeo.
  2. Realice en el lugar donde se supone que debe doblar la tubería, amoladora angular con un disco en metal varios cortes transversales.
  3. Sujete el tubo en un vicio y comience a doblarlo en la dirección que necesite, aplicando una pequeña fuerza.
  4. Suelde los cortes con una máquina de soldar cuando le convenga el ángulo de plegado. No te olvides de la observancia de las reglas de la tuberculosis.

Consejo: en el último paso, esmerilar las soldaduras.

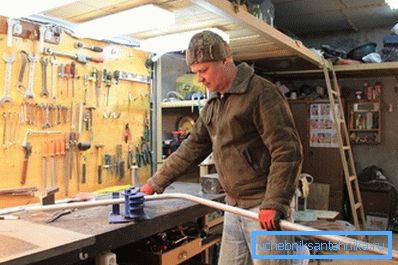

Cómo doblar un tubo de perfil con tus propias manos en casa

Disco de arena y metal.

Este método no requiere ninguna herramienta especial, por lo que puede considerarse una de las más simples, aunque requiere mucho tiempo.

Si no sabe dónde doblar el tubo de perfil, úselo:

  1. Prepare la arena, que debería ser suficiente para llenar toda la tubería. Asegúrate de secarlo y cernirlo.
  2. Cubra un extremo del tubo con un trozo de madera.
  3. Vierta la arena tamizada en ella y también conéctela en el otro lado.
  4. Tome un disco de metal de un diámetro adecuado.
  5. Asegure firmemente uno de los extremos del tubo perfilado entre los pasadores, jale uno tras otro y golpéelo suavemente sobre el disco.

Consejo: para facilitar el proceso de doblar el perfil a lo largo de un radio pequeño, es mejor calentar el sitio de deformación con un quemador de gas. La integridad de las paredes metálicas durante el proceso proporcionará arena apretada.

  1. Retire el trozo atascado después de doblar el perfil, deben eliminarse o quemarse.
  2. Retire la arena de la tubería por completo.

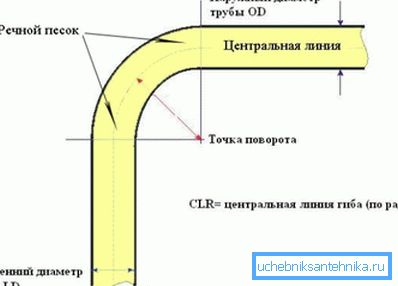

Uso de arena

El método es bastante complicado, por lo que generalmente se usa para tuberías de una sola vez. En invierno, la arena se puede reemplazar con agua, que debe congelarse dentro del perfil; no olvide cerrar los extremos de forma segura con atascos de tráfico.

Tan pronto como el líquido en la tubería se congele, puede comenzar a doblarlo según el patrón preparado.

Aplicar un resorte cuadrado.

Los profesionales conocen otra forma que no permitirá que las paredes de un tubo con forma de metal se deformen, utilizando un resorte con una sección transversal de la misma forma, pero más pequeña. Para su fabricación utiliza alambre de acero, cuyo diámetro depende del grosor de las paredes.

Muelle para doblar el tubo de perfil.

Lo principal - debe ir sin esfuerzo dentro del producto. Luego, el lugar previsto para la flexión debe calentarse con un soplete de gas o un soplete, ya que entonces las paredes se doblarán más fácilmente.

Use guantes protectores especiales cuando sostenga el producto con pinzas. Para obtener el radio deseado, use un pasador en blanco o de metal, que debe montarse de manera confiable alrededor de la circunferencia.

Acero en blanco para doblar

Conclusión

El artículo dio una idea de cómo puede doblar una tubería de perfil al radio deseado. Para hacer esto, hay un equipo especial que facilita el proceso, o puede usar métodos "tradicionales", si la máquina es demasiado cara, el costo de los servicios de doblado no es adecuado para usted o no puede contactarlos (vea también Tubería de soldadura a tope: Tecnología y equipo).

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
