Cómo elegir e instalar correctamente tuberías para aguas

11-02-2018
Tubos

Realizar una revisión importante en su propio apartamento, tiene sentido pensar en el reemplazo completo o parcial del sistema de alcantarillado interno. Durante la construcción de casas de las viviendas antiguas, para la disposición de aguas residuales, se utilizaron tuberías y accesorios de hierro fundido, que actualmente no cumplen con los estándares de calidad modernos.

Además, debido al desgaste físico, tales sistemas no pueden garantizar muchos años de funcionamiento sin problemas, por lo que el reemplazo oportuno de tuberías de alcantarillado en el apartamento con sus propias manos ayudará en el futuro a evitar sorpresas desagradables.

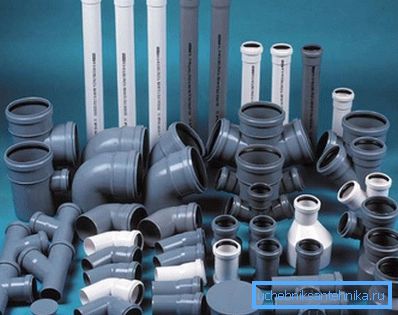

Componentes modernos para la instalación de aguas residuales domésticas.

Instalación independiente del alcantarillado interno.

Para estudiar este tema en detalle, este artículo tratará los aspectos principales de la instalación independiente de un moderno sistema de alcantarillado dentro de un apartamento residencial.

También aquí se presentará una instrucción detallada, que describe las principales etapas tecnológicas de instalación de cableado interno y conexión de accesorios de plomería a una red de alcantarillado común.

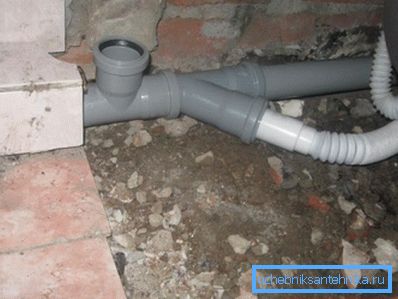

Conecte el sifón de baño a un desagüe común en un ángulo de 45 °.

Principios básicos de funcionamiento fiable.

En las casas privadas modernas y los apartamentos residenciales, en la mayoría de los casos, se utilizan sistemas de alcantarillado de tipo de flujo libre, es decir, las aguas residuales en ellos se mueven por gravedad, bajo la acción de la gravedad. Por esta razón, cada sección de la red de apartamentos debe tener una pendiente natural hacia abajo desde el punto de desmontaje hasta el punto de entrada del colector de drenaje en el elevador vertical común.

Para un funcionamiento confiable y un funcionamiento ininterrumpido de toda la red de alcantarillado, cada una de sus secciones debe cumplir con ciertos requisitos.

  1. Las conexiones ensanchadas y roscadas de todos los elementos deben ser absolutamente apretadas, sin rastros visibles de fugas y daños mecánicos.
  2. Se recomienda instalar una escotilla de revisión con una tapa herméticamente cerrada en el colector de recepción. Gracias a esto, la limpieza de las tuberías de aguas residuales en el apartamento con sus propias manos y el mantenimiento adicional del sistema se simplificarán significativamente.

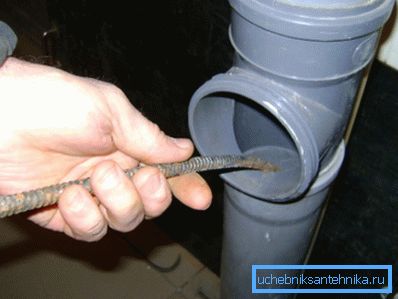

Inspección trampilla vertical vertical con la tapa retirada.
  1. Drene cada aparato sanitario (incluyendo la lavadora y el lavaplatos) debe estar equipado con un sello de agua separado.
  2. Todas las secciones horizontales del sistema deben tener una pendiente natural en la dirección del distribuidor receptor, y el colector de recepción, en la dirección del elevador vertical total, con una diferencia de altura del 2% al 5%.
  3. Si por alguna razón la pendiente tiene una diferencia de altura de más del 5%, para su corrección es necesario instalar una sección vertical en un ángulo de 90 ° con respecto al horizonte y una sección horizontal con una diferencia de altura de 2%.
  4. El colector de desagües de los apartamentos ubicados debajo del tercer piso debe estar equipado con una válvula de retención que impida que las aguas residuales entren al apartamento en caso de un flujo de retorno de aguas residuales.

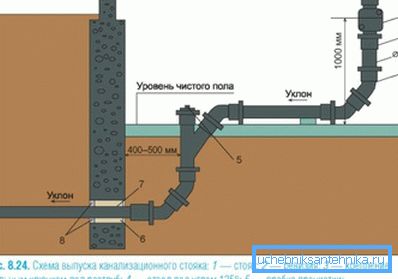

La foto muestra un esquema de alcantarillado de un edificio residencial.

   Sugerencia Para igualar la presión en el sistema durante el drenaje, y para evitar las roturas en las trampas, un elevador vertical común en el punto más alto debe tener una conexión directa con la atmósfera.

Selección de materiales

Actualmente, hay una gran cantidad de todo tipo de tuberías y accesorios, pero al elegir productos de plomería para su apartamento, debería preferir tuberías y accesorios de policloruro de vinilo rígido o polipropileno.

Estos materiales cumplen totalmente con las normas sanitarias y de construcción, tienen una larga vida útil, son resistentes al agua caliente y sus productos se producen en una amplia gama de productos.

Antes de cambiar las tuberías de alcantarillado en el apartamento, para la correcta selección y compra de materiales, se recomienda que se familiarice con información útil.

  1. Antes de comprar materiales y componentes, es necesario elaborar un diagrama detallado de un sistema de alcantarillado para el hogar con las dimensiones exactas y una indicación de todos los accesorios de plomería.
  2. Para facilitar el mantenimiento y la reparación de las tuberías de alcantarillado en el apartamento, todo el sistema debe ensamblarse a partir de elementos individuales en el zócalo o en las conexiones roscadas.
  3. Cada tubería debe fijarse a la pared por lo menos en dos puntos, de modo que cuando compre, deberá recoger el hardware adecuado.

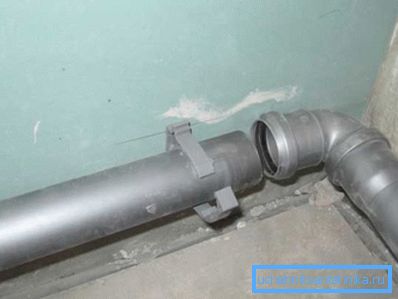

Cierre a presión para comunicaciones de sujeción.
  1. Al doblar la tubería, se debe evitar el uso de elementos de conexión girados a 90 °. En el caso de una junta en forma de T, es mejor acoplar los tubos en un ángulo de 45 ° o 35 °, y para obtener un ángulo recto, use dos accesorios de 45 °.
Conexión correcta e incorrecta de tuberías de alcantarillado.
  1. Al instalar redes domésticas, el diámetro de las tuberías de alcantarillado en un apartamento de 50 mm o 110 mm es el más utilizado, sin embargo, para seleccionar con precisión el tamaño adecuado, puede usar los datos de la tabla.
Equipo de plomeria Diámetro mínimo de la tubería
Lavabo o bidet 32-40 mm
Baño o ducha 50 mm
En caso de conectar varios dispositivos a una tubería de alcantarillado. 70-85 mm
Para el stand principal del apartamento o casa y para el aseo. 100 mm

   Presta atencion Las tuberías de plástico tienen una menor absorción de sonido que las de hierro fundido, por lo que para una estancia cómoda, es posible que necesite aislamiento adicional de las tuberías de aguas residuales en el apartamento con la ayuda de materiales especiales de aislamiento térmico y acústico.

Características de instalación

Llegar a la ejecución del trabajo, en primer lugar, debe desmantelar el antiguo sistema de alcantarillado. Al desmontar, puede utilizar todas las herramientas disponibles (molinillo, cincel, palanca), ya que ya no es útil en ningún lugar.

El único lugar donde se debe tener cuidado es conectar un elevador vertical con un cabezal de drenaje. El pico de un tubo vertical vertical generalmente está hecho de fundición gris, por lo que puede agrietarse o astillarse en sacudidas agudas o golpes fuertes.

Al eliminar por completo los restos del antiguo sistema de alcantarillado, puede proceder a la instalación de un nuevo sistema.

Debe saber que el reemplazo de las tuberías de alcantarillado en el apartamento siempre se realiza desde abajo hacia arriba, es decir, desde el elevador vertical hasta los accesorios de plomería.

  1. Limpie la boquilla de la columna vertical de óxido y solución residual, lubrique el interior con un sellador de silicona, luego inserte el manguito de goma de conexión en ella.
  2. Inserte la junta del colector de drenaje común en el sello de la junta en el sellador de silicona, mientras observa el ángulo de inclinación requerido.
  3. Según el esquema, en los lugares correctos para conectar los grifos del colector de drenaje y los tubos de cableado del diámetro requerido para conectar todos los aparatos sanitarios.
  4. En los puntos finales de las tuberías diluidas, instale cerraduras hidráulicas o sifones de plomería.
  5. La instalación de todas las comunicaciones de plomería con sus propias manos debe llevarse a cabo de manera que la toma se dirija necesariamente contra el flujo de aguas residuales.

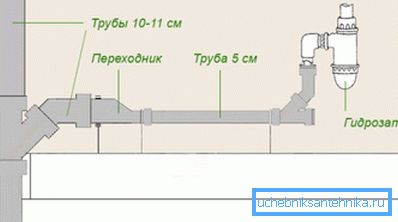

Diagrama de conexión del sumidero al elevador vertical.

   Sugerencia Si hay una válvula de retención en el sistema, se instala entre el colector de recepción horizontal y el elevador vertical común.

Conclusión

Después de leer este artículo, queda claro que el auto-reemplazo de aguas residuales en interiores, un asunto responsable, pero bastante factible para cualquier asistente de hogar.

Para obtener más información sobre este problema, puede ver el video en este artículo o leer materiales similares sobre este tema en nuestro sitio web.
