Cómo el cable se coloca de forma independiente en tuberías

03-07-2018
Tubos

Si colocar un cable en una tubería debajo de una carretera es algo bastante común, entonces una disposición similar de energía o cableado de baja corriente en el grosor de la regla o en una pared se ha generalizado relativamente recientemente. Anteriormente, la mayoría de los compatriotas colocaban el cable de alimentación en las ranuras prefabricadas, pero el uso de la tubería muestra una serie de ventajas obvias.

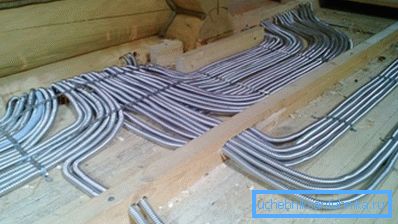

En la foto, la ubicación del cableado en el espacio entre los retrasos.

Ventajas de tendido de cables en la tubería.

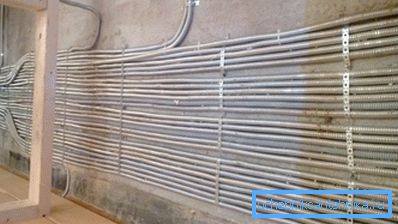

Instalación de tubos corrugados en las paredes del edificio.

Un tubo para colocar un cable en el suelo, en una regla o en una pared, en comparación con las puertas, se caracteriza por ventajas tales como:

  • largo recurso operacional de la realización;
  • la posibilidad de trabajos de mantenimiento y reparación simples y efectivos sin la necesidad de destruir las paredes o la regla;
  • la posibilidad de instalación económica de cableado eléctrico;
  • Protección del cable tendido en una funda rígida contra efectos mecánicos durante los procesos de contracción.

Se ha demostrado empíricamente que una tubería para colocar un cable en el suelo o dentro de un objeto de construcción puede reducir la longitud de la ruta.

Por ejemplo, desde el blindaje puede cablear en el piso, desviando cables individuales a enchufes e interruptores. Por supuesto, en este caso, el cable eléctrico se gastará un orden de magnitud menor que si tuviera que ser conducido a lo largo de las ranuras en el techo o en la parte superior de las paredes, cayendo a cada salida ubicada cerca del piso.

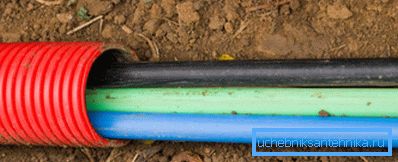

Canal de cable corrugado, empotrado en el suelo.

Otro punto importante es la posibilidad de trabajos de reparación, con el reemplazo de cables dañados.

Tirar del cable, independientemente de su tipo, fuera de la luz estroboscópica es casi imposible. Para hacer la misma operación, si un tubo de acero para tendido de cables está oculto en la pared, no parece ser particularmente difícil.

Esto se hace de la siguiente manera:

  • Una línea de pesca larga y fuerte está bien sujeta a uno de los extremos del cable;
  • luego, por otro lado, el cable se estira gradualmente hasta que aparece la línea;
  • después de eso, la eliminación de una rotura o daño por medio de trenzado, o a una línea de pesca, en lugar del cable viejo, se ata a uno nuevo;
  • El último paso es tirar con cuidado de la línea de pesca a su posición original.

Selección de tubería

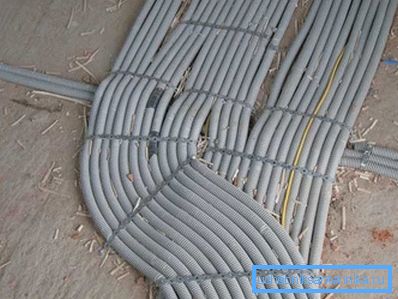

Diseño de cableado en piso en piso.

Tradicionalmente, en edificios de gran altura, se utiliza una tubería de metal para el tendido de cables. Al mismo tiempo, en las construcciones de viviendas individuales, junto con las tuberías de metal, los análogos de polímeros se utilizan cada vez más.

Consejo: al elegir un tubo para la colocación del cableado eléctrico, compre aquellos productos que estén equipados con una constricción de cable. En este caso, evitará la necesidad de comprar una cintura por separado.

Considere el uso de estructuras de plástico en lugar de usar tubos de metal:

  • durante el montaje de estructuras plásticas no hay necesidad de soldar;
  • Facilidad de procesamiento mecánico de estructuras de polímero, hasta doblar sus propias manos en un radio pequeño, lo que simplifica enormemente el trabajo de instalación;
  • bajo peso y, como resultado, menos carga sobre el yeso;
  • precio más bajo en comparación con sus contrapartes de metal;
  • superficie interna idealmente suave que proporciona la simplicidad y la conveniencia de un broche de cables;
  • Excelentes propiedades de aislamiento de plástico y, como resultado, seguridad de operación de conducción;
  • Cero probabilidad de formación de condensado dentro de las tuberías de plástico y, como resultado, garantiza la ausencia de un cortocircuito.

Tradicionalmente, la casa está dispuesta de cableado oculto o abierto. ¿Qué tipo de tuberías aplicar en cada caso?

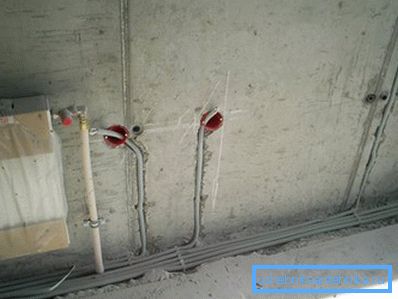

Cable tendido en la pared

Colocar energía oculta o cableado de baja corriente dentro de la pared o el piso es preferiblemente el uso de tuberías de HDPE y LDPE. Estos productos se caracterizan por su resistencia a altas temperaturas, lo que eliminará la corrupción de la estructura en caso de cortocircuito o cuando el cable se caliente fuertemente.

Importante: la tubería de LDPE suave es la solución óptima para colocarla en la pared, mientras que un producto PND corrugado debe colocarse en la regla. El hecho es que la superficie corrugada cumple la función de refuerzos y, por lo tanto, los cables no se dañarán cuando se seque la nueva regla.

Recomendaciones para la selección e instalación de la tubería.

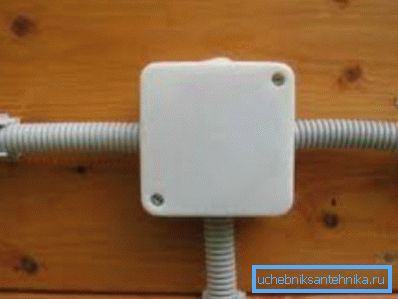

Un ejemplo de un dispositivo de cableado externo.
  • El tubo de polietileno o PVC para tendido de cables se puede utilizar en bases no inflamables. Si el trabajo de instalación se lleva a cabo en casas de madera y marcos, el cableado eléctrico debe colocarse en una tubería de metal.
  • Durante el montaje, la estructura se fija en la posición requerida mediante soportes de plástico especiales o sujetadores metálicos.
  • El diámetro de la tubería se selecciona de acuerdo con el diámetro y el número de cables.
  • La instalación de la estructura por encima de los techos suspendidos se realiza mediante el uso de anclajes o soportes especiales.
  • Para garantizar que una instalación externa en un lugar destacado proporcione un resultado estéticamente agradable, la colocación de las tuberías en el espacio se realiza utilizando un nivel de agua.
  • La instalación en la regla del piso se realiza mejor directamente en el proceso de verter la base. Para estos fines, la tubería está unida al lado inferior del faro de metal.
  • Si la tubería no puede doblarse sin arrugarse, se deben usar elementos de esquina especiales. El aplastamiento de la tubería está plagado con el hecho de que el cable durante la brocha posterior se atascó.
  • Si los tubos de plástico comprados no prevén un trefilado, puede comprar una cintura de nylon especial con un retenedor en forma de gota en el extremo.
  • Si durante la instalación del cableado eléctrico se usa un tubo de acero, se recomienda usar un doblador de tubo especial, que hará el pliegue con el ángulo y el radio requeridos sin arrugas.
  • Si el trabajo se realiza con el uso de tuberías metálicas, en la parte inferior de la estructura, haga agujeros para el drenaje en caso de condensación.
  • Durante la construcción y operación del canal de cable metálico, la caja de acero está conectada a tierra. Si la estructura se ensambla con plástico, solo los enchufes están conectados a tierra.

Conclusión

Ahora que conoce las instrucciones para colocar los cables en las tuberías, puede comenzar a organizar el cableado en su hogar.

Si hay preguntas que requieren explicaciones extensas, vea el video en este artículo.
