Cómo doblar una tubería de perfil: 4 maneras y algunos

En el proceso de trabajo (generalmente de forma inesperada), puede surgir la pregunta: ¿cómo doblar una tubería de perfil en casa? Hasta la fecha, hay varios métodos bastante efectivos, y si tiene cierta destreza, puede hacer frente a la tarea sin tener que remitirse al taller a los profesionales.

Método 1. Utilizando dobladoras de tubos.

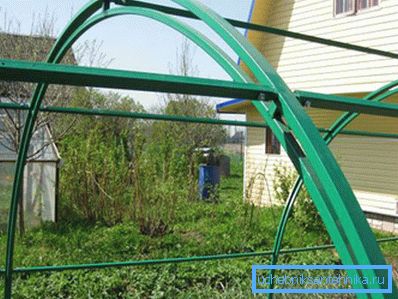

Cuando hablamos de la flexión de tubos con forma, a menudo nos referimos a la formación de un cierto radio a partir de la pieza en blanco. Cuanto mayor sea este radio, más fácil será nuestra tarea, ya que de esta manera la cavidad interna sufrirá deformaciones más pequeñas (consulte también el artículo Cinta protectora de polímero de asmol para tuberías).

Presta atencion Curvar los tubos redondos y con forma en ángulos rectos no funcionará: una fractura está casi garantizada. Para este propósito, usualmente usan una unión soldada o adaptadores especiales que permiten unir dos segmentos separados.

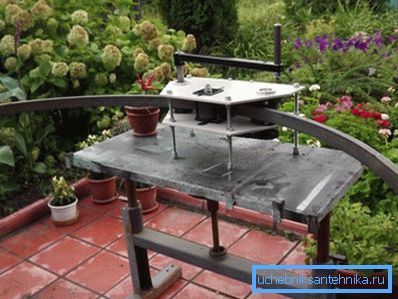

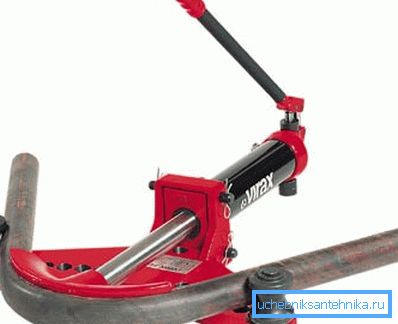

Si la necesidad de fabricar arcos ocurre con bastante frecuencia, entonces debe comprar una máquina de perfilado manual o estacionaria. Es un dispositivo con varios rodillos que actúan sobre la pieza de trabajo, dándole la forma deseada.

Las instrucciones para trabajar en el doblador de tubos es bastante simple:

• El detalle del tamaño deseado se coloca en la máquina y se sujeta en los montajes.
• Encienda el motor eléctrico o comience a girar la manija.
• Los rodillos de trabajo mueven el eje del tubo en la dirección de la curva, mientras estiran simultáneamente una de las paredes.
• Una plantilla de doblado actúa en la pared opuesta, dando a la pieza en blanco la forma deseada.
• Para reducir la deformación de la cavidad interna, a menudo se usa la estabilización hidráulica: los bordes de la pieza se cierran con tapones y se bombea un líquido hacia adentro bajo una pequeña presión.

Para mejorar la eficiencia de todas las operaciones, es necesario seguir estas reglas:

• Cuanto más lento procesamos, menor es el riesgo de torceduras o deformaciones incontroladas de las piezas.
• Durante el trabajo, debe tener en cuenta las limitaciones del grosor de la pared y la sección de la tubería correspondiente al modelo de su máquina.
• Las tuberías gruesas se doblan mejor en la fábrica después del precalentamiento: al aumentar la ductilidad del metal, aumenta la calidad del procesamiento.

El precio de los electrodomésticos de este tipo comienza desde aproximadamente $ 100. Por eso, para manejar una pequeña cantidad de piezas, puede alquilar el dispositivo por varios días o utilizar los servicios de un taller.

Remedios populares

Método 2. Corte y soldadura.

Sin embargo, la máquina dobladora de tubos a mano no siempre es. Es por eso que cualquier maestro debe aprender por adelantado cómo doblar una tubería de perfil en casa con el uso de herramientas más comunes.

Si la integridad de la cavidad interna para nosotros no es crítica, puede utilizar una amoladora angular y una máquina de soldadura:

• Aplicamos el marcado en la parte, resaltando la sección a lo largo de la cual se ejecutará la línea de doblez.

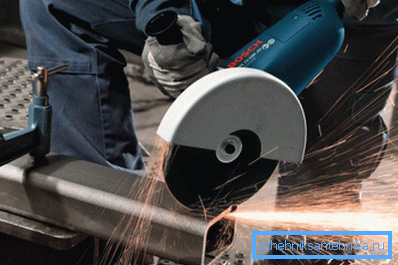

• Desde el interior, con la ayuda de una amoladora con un disco de corte, hacemos varios cortes de al menos 3/4 de sección.
• Sosteniendo los extremos de la parte, formamos una curva.

Sugerencia Si es necesario, el exceso de metal corta la misma amoladora.

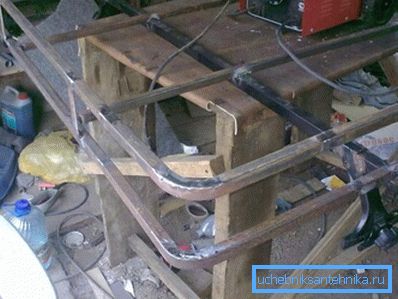

• Fije la pieza de trabajo en la plantilla y suelde los bordes de los cortes.
• Después de que el metal se enfríe, cambiamos el disco de molienda a la muela y pulimos la superficie tratada.

Método 3. Resorte interno

Si preservar la integridad de las paredes es fundamental, para poder realizar la tarea que tenemos ante nosotros, debe hacer un resorte especial con sus propias manos:

• Tomamos alambre de acero con un diámetro de 4 mm.. Cuanto más gruesas sean las paredes de la tubería, más fuerte debe ser el cable.

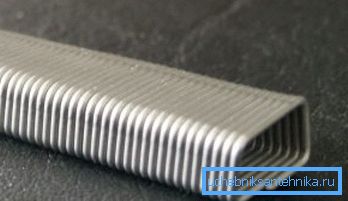

• Usando un bloque de acero de cuerpo completo, enrollamos un resorte cuadrado. El tamaño del lado del cuadrado se elige de tal manera que la estructura resultante pase fácilmente a la cavidad interna del tubo.

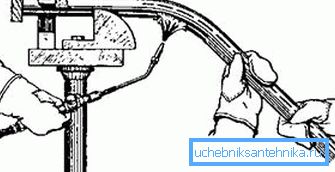

• Coloque el resorte en el área de la curva, luego caliente la pieza con un soplete.
• Usando una plantilla o un disco redondo de un diámetro adecuado, formamos un arco. Al mismo tiempo, el resorte interior protegerá la pieza de la fractura y conservará su perfil.

Esta técnica consume bastante tiempo, ya que la fabricación de resortes lleva mucho tiempo y esfuerzo. Por otro lado, el inserto elástico se puede usar repetidamente, por lo que el método descrito es bastante adecuado para trabajos a gran escala.

Método 4. Relleno con arena o agua.

Si no dispone de un cable de acero adecuado, y la necesidad de fabricar el arco a partir de una palanquilla tubular es bastante aguda, debe usar una de las técnicas que involucran el llenado interno.

El líquido se puede utilizar como relleno:

• Antes de doblar una tubería de perfil hecha de cobre con paredes delgadas (a veces se usan en sistemas de calefacción), llenamos la cavidad con agua, cerrando firmemente ambos extremos.
• Después de verter, sacamos el producto al frío o lo metemos en el congelador. Esperamos hasta que el agua se congele completamente.
• Usando un espacio en blanco o una plantilla, hacemos una curva de la tubería, después de lo cual sacamos los tapones y drenamos el agua.

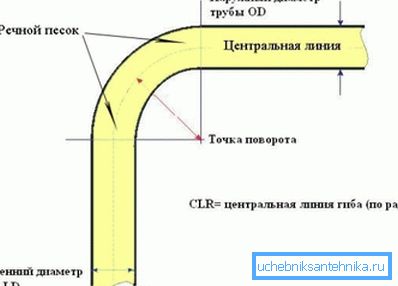

En la estación cálida, así como al procesar espacios en blanco de paredes gruesas, reemplazamos el agua con arena:

• Tamice el material, elimine toda la contaminación, y luego calcine completamente en fuego.
• Nos tapamos un borde de la pieza en blanco con un tapón de madera.
• Vertimos arena seca en la cavidad, compactándola bien tocándola en el suelo o en una mesa de trabajo.
• Instale el corcho en el otro extremo de la pieza y realice el doblado. Si no te das prisa, la arena debido al mantenimiento de la presión interna no permitirá la formación de una fractura interna.

Conclusión

Si al menos trabaja periódicamente con metal, entonces debe saber cómo doblar un tubo de perfil sin un doblador de tubo. Por supuesto, todos los métodos descritos no podrán reemplazar completamente el equipo profesional de alta calidad, pero en una situación crítica podrán rescatarlos, lo que permitirá resolver el problema lo más rápido posible (consulte también el artículo Deflector en una tubería: qué es y por qué es necesario).

Si desea familiarizarse con la tecnología de procesamiento con más detalle, le recomendamos que vea el video en este artículo.
