Cómo detectar fugas en tuberías de plástico.

El agua juega un papel importante en la vida humana. El suministro de agua, a su vez, cumple la función principal de transportar agua desde la fuente hasta el consumidor. Para la construcción de un sistema de suministro de agua, se utilizaron tuberías de metal o hierro fundido. En la actualidad, ya hemos reemplazado las tuberías de agua habituales, han llegado nuevos modelos mejorados de tuberías de plástico. El consumidor cuenta con una amplia variedad de tuberías de plástico para agua, que difieren no solo en el diámetro, sino también en términos de instalación. Y, aunque una tubería de plástico tiene una vida útil más larga que una tubería de metal, todavía hay situaciones en las que parece fluir.

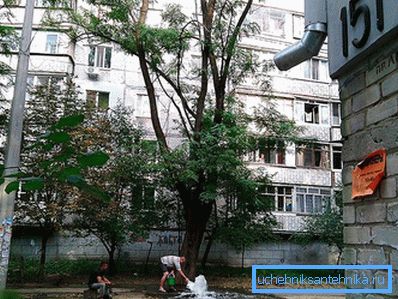

Las fugas de agua sin duda tendrán que encontrar y reparar. Después de todo, además del daño material, la presión en la carretera también está disminuyendo. Este factor empeora el proceso de entrega de agua al consumidor. En la tubería de metal se buscó la fuga mediante un generador de señal. Se conectó a la tubería de metal y se envió una señal especial que recogió el receptor en la superficie. Es imposible transmitir tal señal a través de una tubería de plástico. Pero aún así, hay métodos para encontrar fugas. Para descubrir cómo detectar fugas en las tuberías de plástico, echemos un vistazo a algunas de ellas.

Métodos de detección de fugas de agua.

1. El primer método se basa en el uso de micrófonos sensibles. Cuando se forma una grieta en la tubería de agua, el agua bajo la influencia de la alta presión fluye hacia afuera, creando una especie de ruido. La fuga de agua en una tubería de metal crea un sonido de alta frecuencia. Y en las tuberías de plástico crea un sonido de baja frecuencia. Con la ayuda de estos micrófonos, que están sintonizados a diferentes frecuencias, los sonidos se capturan desde el suelo, lo que indica la ubicación de una fuga de agua.
2. El segundo método se basa en la correlación de ruido. Este tipo de búsqueda electrónica se realiza utilizando un detector de fugas de correlación. Dos micrófonos están montados en dos puntos en el suministro de agua y transmiten la frecuencia del ruido al dispositivo. Usando el programa, el dispositivo procesa los datos de los micrófonos y calcula el sonido máximo en ambos lados. Este sonido indica la ubicación de una fuga de agua.
3. El tercer método se basa en llenar una sección de tubería con un gas seguro. Básicamente es una mezcla de 95% de nitrógeno y 5% de hidrógeno. Debido a la pequeña cantidad de moléculas de hidrógeno, los gases escapan de las grietas formadas en la tubería. Suben por capas de suelo. Pueden penetrar en el asfalto e incluso en el hormigón. En la superficie, este gas es atrapado por sensores especiales que indican el lugar de la fuga de agua.
4. El cuarto método de búsqueda se puede llamar mecánico. Consiste en medir la sección del tubo con presión. Se toma una sección separada del suministro de agua y se insertan almohadas especiales a lo largo de la tubería en ambos lados. Inflan y sellan completamente el tubo. La presión de aire se inyecta en la sección sellada de la tubería y se mide después de algún tiempo. Si la presión no cambia, significa que no hay fugas de agua en esta área. Bueno, si la presión cae, entonces la búsqueda se realiza en la dirección correcta. A continuación, la almohada se mueve a lo largo de la tubería, y nuevamente se bombea la presión. Este procedimiento se realiza hasta que se identifica un punto de fuga de agua.

Habiendo considerado los cuatro métodos para encontrar fugas en tuberías de agua plásticas, podemos distinguir el segundo método. Se basa en un enfoque científico y se utiliza más en la práctica. Así que echemos un vistazo más de cerca a lo que es.

Correlación de ruido

El agua que sale del orificio del grifo genera ruido. Se acompaña de señales de vibración y acústicas distribuidas en gran parte del acueducto. Cerca de la fuga, esta señal se extiende al suelo. Las características de la señal están influenciadas por la presión del agua suministrada, el diámetro y el grosor de las paredes de la tubería, el tamaño de la fuga de agua y el material del que está hecha la tubería.

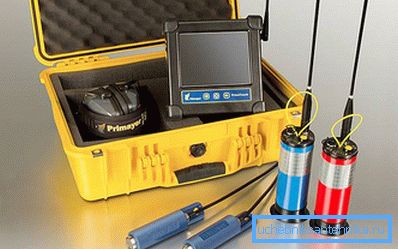

Los detectores de fugas de correlación se utilizan para analizar estas señales. La señal se mide con un hidrófono y un acelerómetro, y después de la conversión, se envía al detector de fugas para su análisis. El principio de funcionamiento del detector de fugas consiste en la correlación de las señales entrantes de dos sensores instalados en dos bordes del sistema de suministro de agua. Si hay fugas de agua en esta área, se crea un pico constante en el área del histograma.

Sobre la base de los datos procesados, se calcula la fuga exacta del primer sensor. Se calcula mediante la fórmula: L₁= (D-vt _retrasos) / 2.

• L₁ - la distancia desde el primer sensor hasta la fuga en el suministro de agua;
• D es la distancia total entre dos sensores instalados en los dos bordes de la sección de suministro de agua;
• v es la velocidad de propagación del sonido a través del sistema de suministro de agua;
• t _retrasos - El tiempo de retardo calculado sobre la base de las señales de correlación mutua.

La precisión del cálculo de la ubicación de la fuga de agua depende del tipo de sensores, su ubicación de instalación correcta y el procesamiento preciso de la señal.

El video

Este video muestra cómo funciona un sistema de detección de fugas en la red:
