Cómo cortar una tubería a 45 grados.

Al instalar la tubería, a menudo es necesario cortar el tubo en ángulo. Además, el ángulo debe tener exactamente el grado necesario para el diseño. Con la producción incorrecta del ángulo, es imposible hacer exactamente las dimensiones de la tubería, que se suponía que debían realizar. Por ejemplo, la tubería girará 45 grados durante la instalación, por lo tanto, debe saber cómo cortar la tubería a 45 grados. Para ello necesitamos herramientas de marcado, una amoladora o una sierra de mano para metal.

Marcado con una hoja de papel.

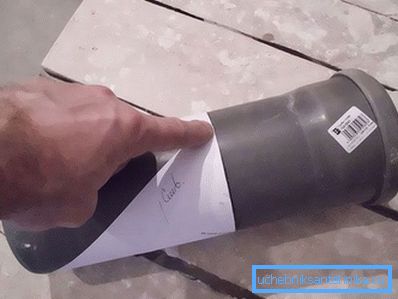

Marcado con una hoja de papel.

Uno de los métodos más fáciles es marcar la esquina con una hoja de papel. Pliegue de la hoja cuadrada estrictamente en diagonal. Tomamos el tubo y lo envolvemos con una hoja doblada para que los bordes de las diagonales queden uno frente al otro. Así, en el lado más pequeño de la hoja, tenemos un ángulo de 45 grados. Tomamos cualquier herramienta de marcado y marcamos el lugar del futuro corte de tubería a lo largo de la línea de la hoja. Puede utilizar una cinta estrecha para evitar que la marca se borre accidentalmente. Este método de marcado es conveniente para un tubo largo de gran diámetro, y el lugar de la sección del cual está en algún lugar en el medio.

Uso del tanque de agua

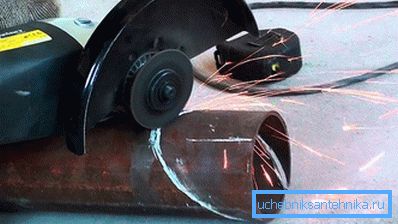

Marcado de agua

¿Qué hacer si estamos tratando con un tubo de pequeño diámetro, y es necesario cortar el tubo en un ángulo cercano al borde? Acude en ayuda de un recipiente profundo lleno de agua. Antes de comenzar, debe calcular el ángulo de inclinación y hacer una marca en el contenedor. Luego, solo tenemos que bajar suavemente el borde de la tubería en el agua e inclinarla hacia la marca en el recipiente. Sacamos la tubería, marcamos la línea de contacto con el agua y cortamos audazmente marcando. Este método es bueno para marcar un gran número de tuberías. La plantilla terminada del tanque de agua acelerará el proceso de nuestro trabajo.

Programa de computadora para ayudar

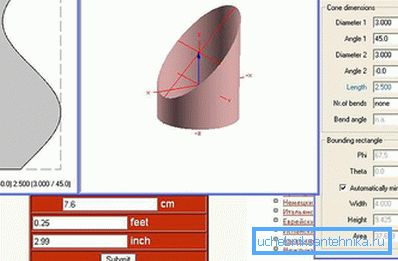

Programa de computadora

También me gustaría considerar el método de marcado usando un programa de computadora. Este es un método bastante complicado para aquellos que no están acostumbrados a trabajar con una computadora. Requiere conocimiento de la PC, la disponibilidad de software para escaneos y dibujos. Comenzamos a trabajar con la ejecución del dibujo, indicando el tamaño del círculo y la pendiente. Hacemos el llamado patrón virtual.

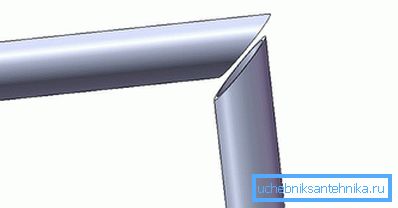

Corte virtual

Luego, utilizando la impresora, imprimimos la imagen en una hoja de papel. Cuanto mayor sea el diámetro del tubo, más hojas se marcarán. Las tijeras cortan todas las partes del dibujo y con la ayuda de cinta adhesiva, pegarlas. La plantilla terminada se aplica a la tubería, y en el borde del papel hacemos el marcado. Este método de marcado es considerado uno de los más precisos. Si la computadora no tiene dichos programas, puede usar Internet. En línea puedes descargar la plantilla para el marcado. También se debe imprimir y recortar. La pieza terminada se envuelve alrededor de la tubería y realiza el marcado.

Si la tubería está perfilada.

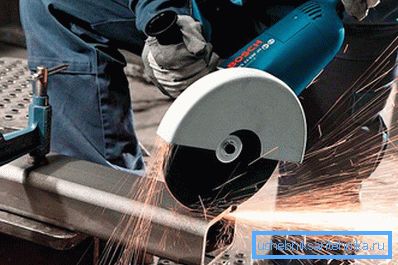

Cortamos en ángulo el tubo de perfil marcando

Y aquí, por ejemplo, tenemos un tubo de perfil, no uno redondo. El marcado manual del tubo de perfil puede provocar grandes errores. La mejor manera de salir de esta situación será una plantilla hecha del mismo perfil de mayor diámetro. Tome una pequeña sección del tubo de perfil y con la ayuda del transportador, notamos el ángulo de 45 grados. Corte la amoladora en el marcado y muele los bordes para no lastimarse cuando trabaje. Luego solo tenemos que insertar un perfil de menor diámetro en la plantilla y, después de hacer el marcado, cortarlo.

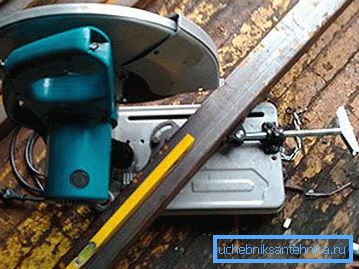

Corte en un tubo de perfil de ángulo en un dispositivo casero
En este artículo, vimos cómo cortar un tubo a menos de 45 grados. Usando uno de los métodos anteriores, haga un marcado y haga un corte. Para un corte más uniforme, es mejor usar un molinillo. Cuando corte mediante soldadura, necesitará experiencia, de lo contrario las secciones serán desiguales. En casos extremos, puede utilizar una sierra para metales. Actualmente, hay muchos dispositivos diferentes para cortar tuberías en ángulo, pero comprarlos requiere costos adicionales. Es más fácil y económico hacer una plantilla una vez, y usarla según sea necesario.

El video

Gracias a este video, aprenderá cómo cortar una tubería en un ángulo de 45 o 90 grados usando un programa de computadora:

Cortar un tubo de perfil utilizando un dispositivo de corte de tubo de cuarenta y cinco grados:
