Cómo conectar un racor hdpe

Los polímeros están firmemente establecidos en nuestras vidas. A partir de esta materia prima se elaboran una gran variedad de artículos y diseños. En los sistemas modernos de alcantarillado y suministro de agua (y en otras tuberías) se utilizan tuberías PND. Tales productos tienen la misma resistencia que las contrapartes de metal, pero son mucho más fáciles de instalar y duran mucho más. Es posible crear tuberías a partir de tuberías de polímero sin equipo o equipo especial. En este artículo se describirá cómo conectar el accesorio de tubería PND.

Metodos de conexion

Para hacer un suministro de alcantarillado o agua, las tuberías deben estar conectadas, y la unión puede ser plegable o no separable. El segundo método consiste en la soldadura. Para ello es necesario utilizar dispositivos especiales.

La conexión plegable tiene muchas cualidades positivas. Éstos son sólo los principales:

• Facilidad de instalación. Todo el trabajo se puede hacer de forma independiente, incluso sin un asistente.
• La posibilidad de desmantelar. Si las tuberías están bloqueadas o dañadas, puede realizar reparaciones fácilmente.

Es por eso que casi todas las conexiones de tuberías de HDPE (especialmente en casas y apartamentos) se realizan mediante accesorios o acoplamientos.

Tipos de accesorios utilizados

Para la instalación de tuberías de polímeros se pueden utilizar varios tipos de accesorios. A saber:

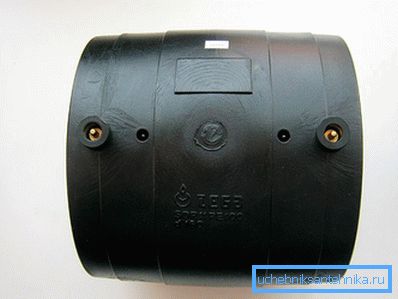

• Electrosoldado. Es una estructura con un elemento especial. Con la ayuda de la electricidad, el alambre se calienta, lo que derrite el plástico y crea una unión fuerte. Con este ajuste se crea una conexión permanente.
• La compresion Este diseño se utiliza con mayor frecuencia para la instalación de varias tuberías.
• Reduciendo. Este accesorio está diseñado para conectar tuberías de varios tamaños.

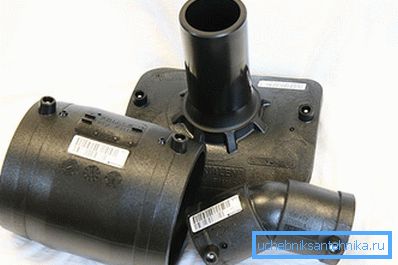

Los accesorios de electrofusión se utilizan muy raramente. Esto se debe a la inseparabilidad de la conexión resultante y al alto costo del dispositivo en sí. Los accesorios de reducción se utilizan cuando se conectan tuberías a medidores y otros componentes de comunicaciones. Pero los diseños de compresión se utilizan más a menudo.

Los accesorios en sí pueden tener diferentes geometrías. Utilizado como conexiones directas, y en diferentes ángulos. También se distribuyen ampliamente varios divisores, tees y otros diseños. Además, se puede utilizar como conexiones fijas, y con la posibilidad de desplazamiento de tuberías entre sí.

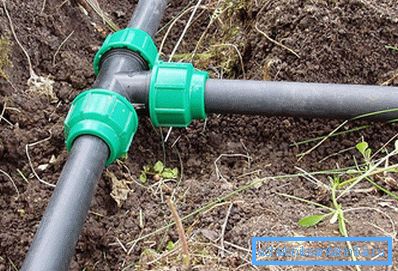

Conectamos tuberías mediante accesorios.

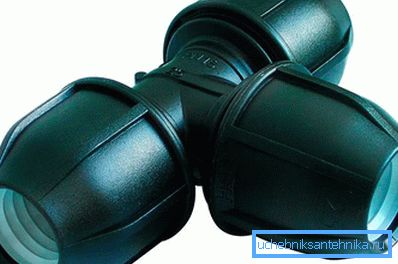

El ajuste de compresión es el más utilizado. Esto se debe a su facilidad de uso. ¿Cómo conectar la tubería de HDPE utilizando un accesorio de compresión? Esto será discutido ahora. Lo primero que necesitas para entender el dispositivo de este diseño. El ajuste por compresión consiste en:

• carcasas de polietileno;
• anillos de sellado;
• Los anillos de sujeción se utilizan para proteger contra daños mecánicos;
• casquillos
• Tuercas de cubierta.

Estos accesorios están disponibles en varios diámetros. En las tiendas se puede encontrar construcción para tuberías de 16 a O 110 mm.

Para conectar tuberías utilizando un accesorio de compresor, debe seguir las siguientes instrucciones:

1. Entiende el diseño del accesorio. Las tapas de las tuercas se desatornillan y los extremos de las tuberías se colocan sobre ellas (es necesario quitarles el chaflán con una cuchilla bien afilada o con un pasador).
2. Marcamos en los extremos de la tubería la distancia a la que deben entrar en la tubería. Para facilitar la conexión, puede humedecer la conexión y los extremos de las tuberías con agua o con una solución jabonosa suave.
3. Inserte el tubo en la conexión a la longitud marcada. Esto requerirá esfuerzo físico. Así, la tubería entra firmemente en el anillo de sellado.
4. Luego apriete la tuerca de la tapa. Es conveniente hacer esto sin usar una herramienta solo con la mano. Esto reduce el riesgo de apretar demasiado la tuerca, lo que significa un deterioro de la tensión. Esto completa el proceso de conexión.

Cuando se utiliza un accesorio de electrofusión, se requiere una fuente de electricidad (generador o toma de corriente). Las tuberías y el elemento de conexión se limpian de contaminantes y se fijan en el mismo eje. Al mismo tiempo, es necesario lograr la inmovilidad de toda la estructura.

Entonces se conecta una fuente de corriente al accesorio. Como resultado, el elemento de calentamiento comienza a fundir el plástico. En estado fundido, el material crea la presión necesaria y las tuberías están firmemente conectadas.

Si planea hacer tuberías o aguas residuales con sus propias manos, utilice un accesorio de compresión. Dichos dispositivos son fáciles de instalar y, al mismo tiempo, crean una conexión confiable capaz de soportar una presión de 25 atmósferas. El uso de accesorios de electrofusión en la vida cotidiana es extremadamente raro, debido al alto costo y la dificultad de uso.

También queremos sugerirle que lea los artículos sobre el sistema de suministro de agua:

• Cómo soldar tubos de polipropileno.
• Cómo conectar tuberías de polipropileno.
• Pérdida de presión en la tubería.
• Cómo ahogar la tubería de agua.
• Cómo deshacerse del condensado en las tuberías.
• Cómo conectar dos tuberías.

Para un conocimiento más detallado del proceso de conexión de tuberías de HDPE, le sugerimos que vea el video seleccionado para este tema, que se encuentra al final del artículo.

 El video

Este video muestra la instalación del acoplamiento de compresión:

Vea cómo la soldadura de tubos de polietileno PND en la junta:
